小型轮式铲装作业工程机械整机设计

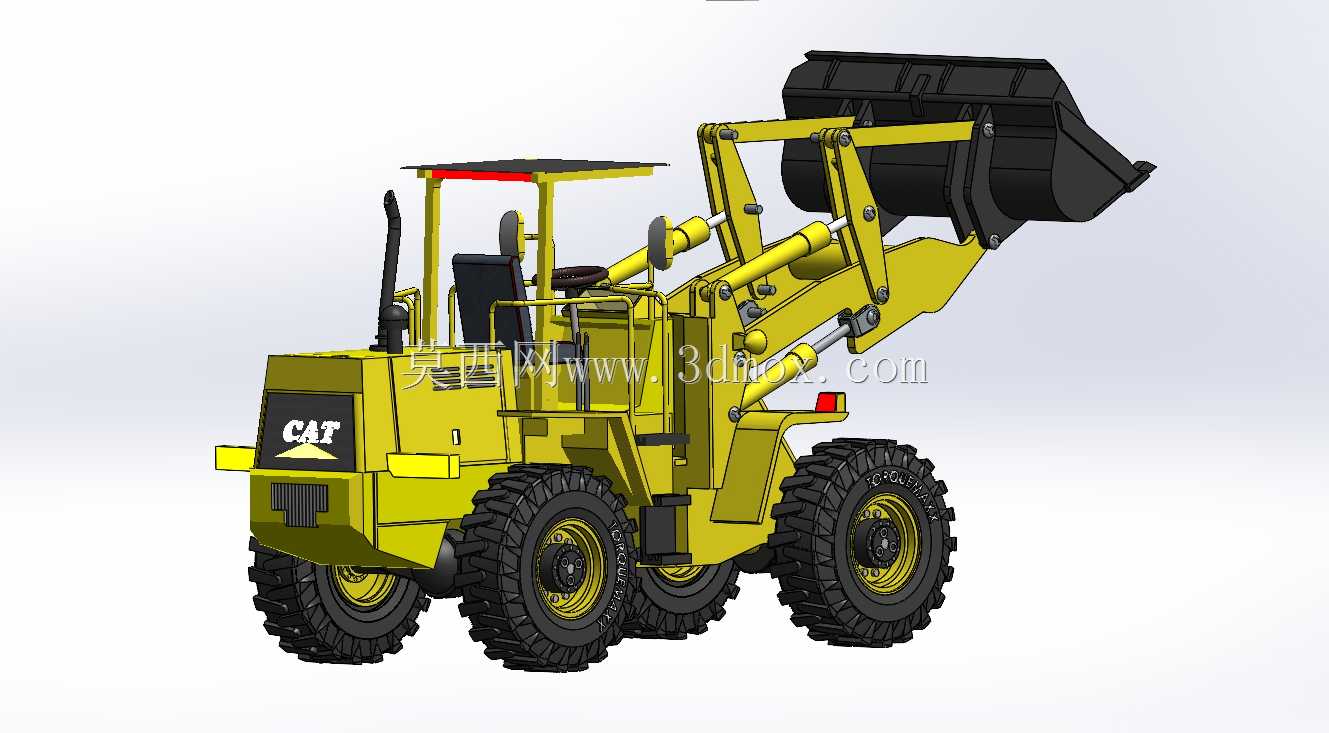

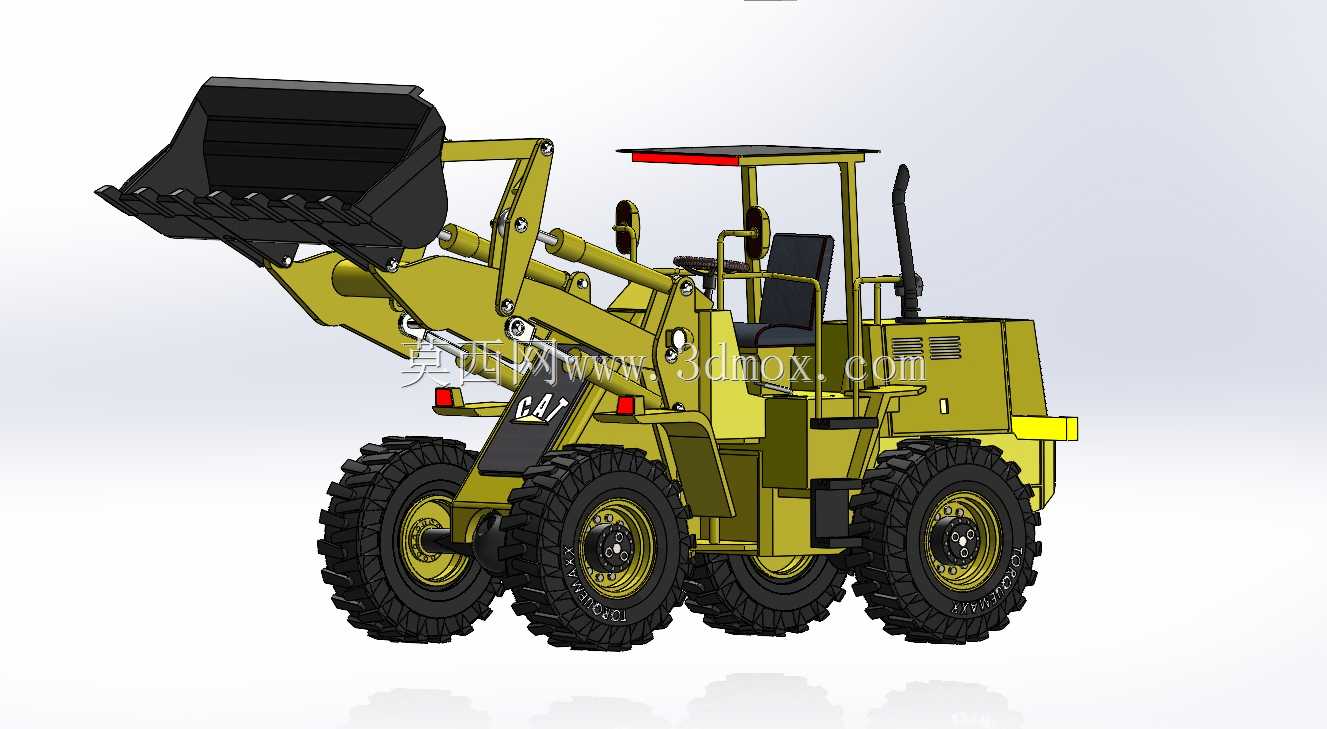

这款轮式铲装设备的三维结构设计，核心面向市政零散施工、小型料场转运、厂区物料堆垛、农田基建作业等窄小场地的作业场景，区别于大吨位矿用装载机的重载设计取向，整体结构围绕机动灵活、转向半径小、作业视野开阔的需求搭建。从实际作业用途来看，该设备可完成散状砂石、煤炭、渣土、粮食等松散物料的铲装、短距离转运、卸料堆高作业，也可通过属具更换完成轻度场地平整、管材搬运、积雪清理等拓展作业，适配乡镇施工队、中小型建材厂、仓储货场等对设备购置成本、通过性有要求的使用场景。

整机功能结构的设计逻辑，优先保障作业动作的可靠性与维护便捷性：工作装置采用反转六连杆机构，该机构在铲掘工况下可提供足够的掘起力，转斗油缸的布置位置避开了物料冲击的正面区域，减少作业过程中落料对液压杆件的磕碰损伤；动臂举升的铰点位置经过匹配，保证在最大举升高度时的卸料角度满足散料滑落要求，同时收斗状态下铲斗与前轮的安全间隙足够，避免行驶过程中铲斗刮蹭轮胎。驾驶室采用敞篷带防落物顶棚的设计，既降低了整机整备质量，又能为操作人员提供360度的作业视野，顶棚下方预留了警示灯、工作灯的安装位，座椅与操纵杆的布置符合人机工程学要求，长时间作业不易产生操作疲劳。

行走系统采用四轮驱动的配置，前后桥采用刚性连接搭配摆动架的结构，在不平整路面行驶时可保证四个轮胎始终贴合地面，减少单轮悬空带来的驱动力损失，轮胎选用深花纹工程轮胎，胎面的块状花纹可在泥泞、碎石路面提供足够的抓地力，轮边的轮边减速结构可放大传动扭矩，适配铲掘工况下的大扭矩输出需求。液压系统采用工作液压与转向液压独立的回路设计，转向系统采用全液压转向结构，操作力矩小，转向灵活，在窄小场地内可完成小半径转向调头；工作液压回路设置了安全溢流阀，避免重载举升时系统压力过高损坏液压元件，管路的布置沿着动臂内侧与车架侧边走线，采用管夹固定，减少作业振动带来的管路磨损。

从外形尺寸与安装边界来看，整机长度控制在5.2米以内，宽度控制在1.8米以内，整机高度在顶棚位置不超过2.5米，可顺利通过2米限高的厂区大门、乡村道路限宽墩，最小离地间隙大于300毫米，可通过坑洼路面、临时铺设的施工便道，不会出现底盘刮蹭的情况。铲斗的额定斗容适配小型作业的物料转运需求，斗刃采用耐磨钢板焊接，斗齿为可更换结构，磨损后无需整体更换铲斗，降低后期维护成本。车架采用前后铰接的结构，铰接点配置了圆锥滚子轴承，可承受转向与作业过程中的复合载荷，铰接处的密封结构可阻挡泥沙进入轴承副，延长铰接点的使用寿命。发动机舱的布置预留了足够的散热空间，散热器、空滤器的维护位置设计在侧方可开启的舱门处，日常保养时无需拆解大面积覆盖件，可快速完成空滤清理、冷却液检查等操作。整机的配重布置在后车架尾部，在铲斗满载举升时可保证整机纵向稳定性，不会出现前倾翘尾的情况，配重的外形与后车架一体化设计，避免突出部位在狭窄场地作业时发生碰撞。
