电源变压器生产用高速绕线设备结构

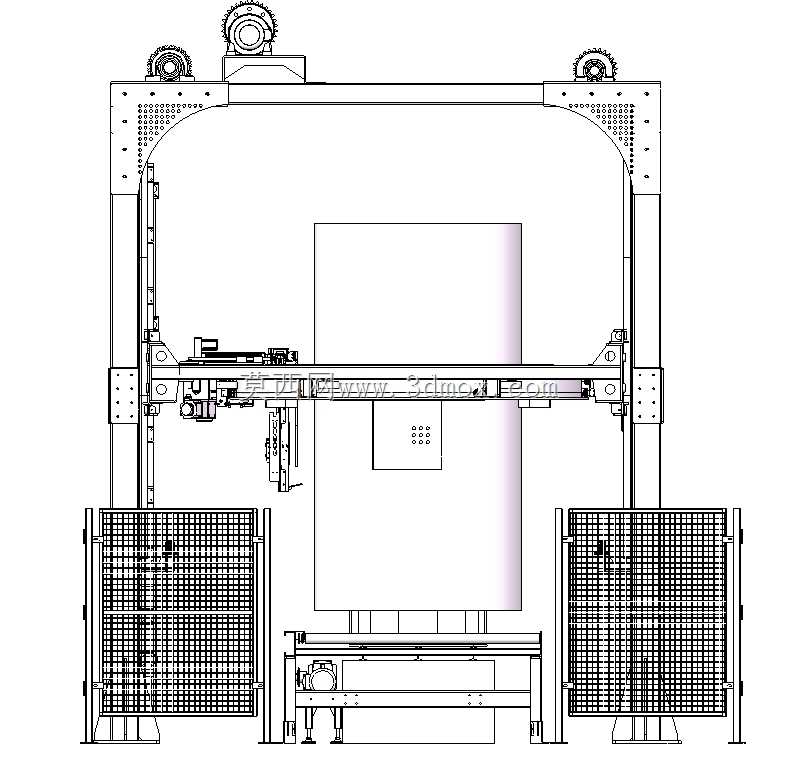

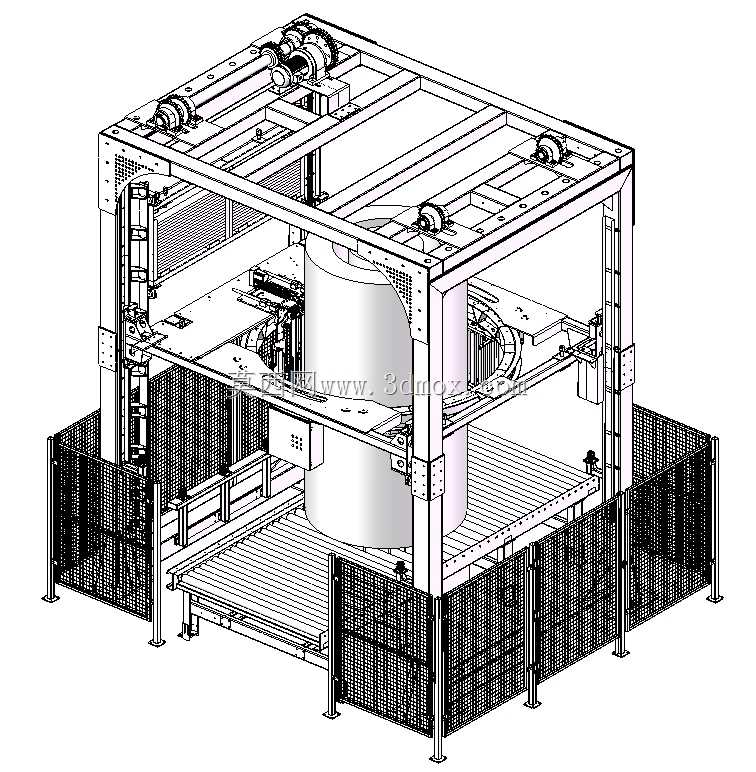

　　这套绕线设备的三维结构，核心面向电源变压器的线圈批量绕制工序，在中小型配电变压器、电子电源变压器的生产车间里，这类设备通常布置在线圈加工工段的核心工位，替代传统人工或半自动绕线设备，解决大规格线圈绕制过程中排线不齐、张力波动大、绕制效率低的实际生产痛点。从结构布局来看，设备采用框架式龙门承载结构，外围配置网格防护围栏，既满足生产现场的安全防护要求，避免绕线过程中线材甩出、运动部件剐蹭操作人员，也不会遮挡操作人员对绕线工位的观察视线，围栏的立柱采用可调脚杯支撑，可适配车间地面的不平整工况，安装时无需额外做大面积地基处理，仅需在硬化地面上调整脚杯水平度即可完成设备就位。

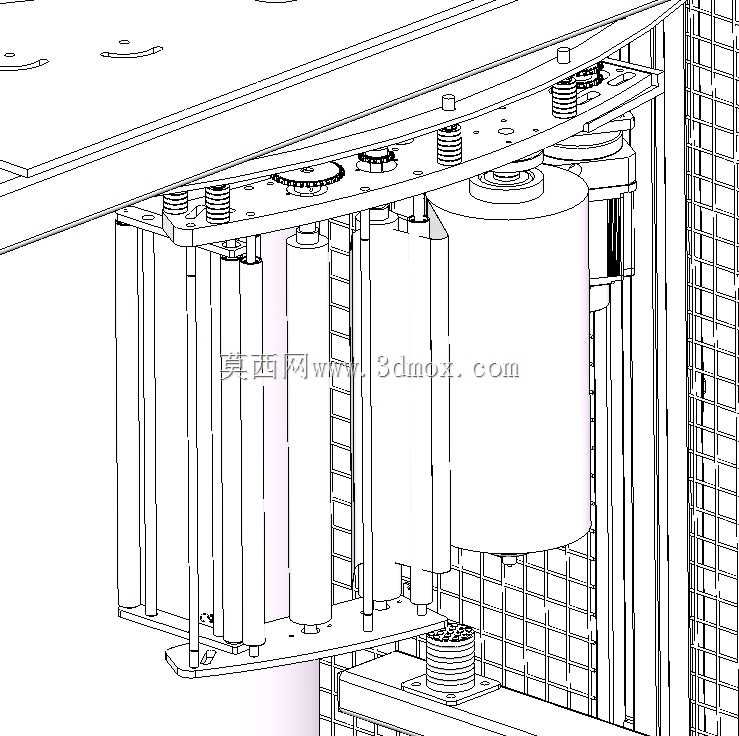

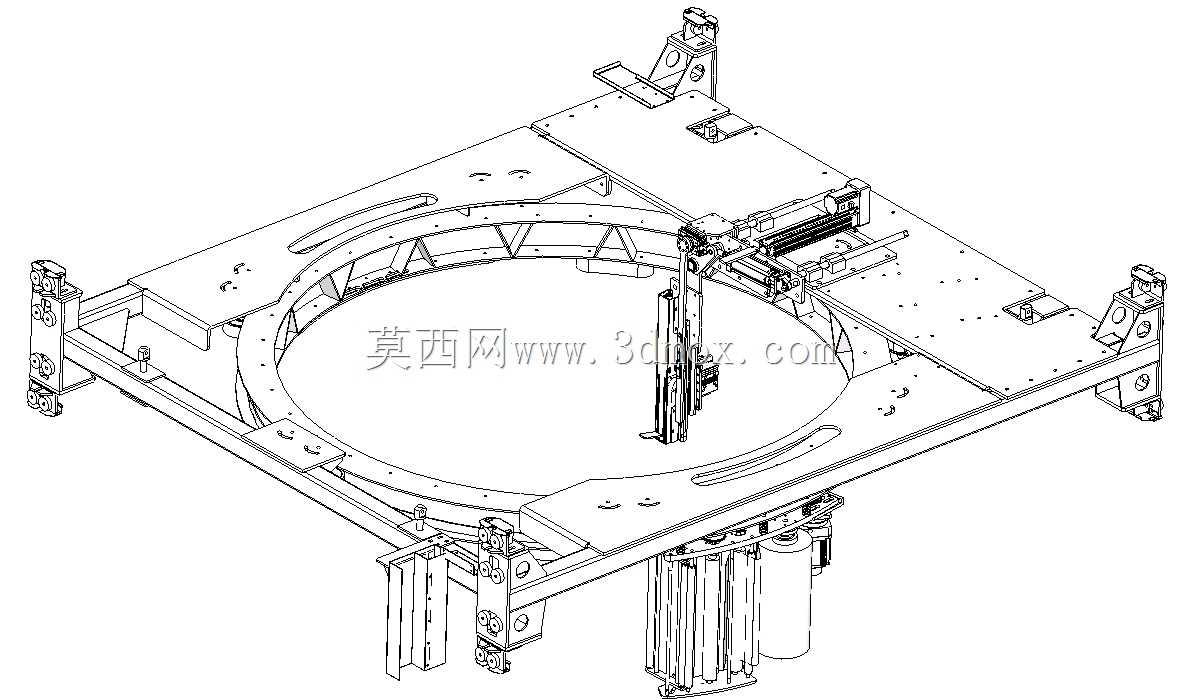

　　设备上层框架布置多组传动辊轴与导向组件，负责线材的导向、张力传递与排线换向，辊轴的安装座采用腰型孔设计，可根据不同线径的漆包线、绝缘带调整辊轴间距与压紧力度，适配直径0.5mm到6mm区间的常用变压器绕制线材，绕制过程中张力控制组件可实时反馈线材张力，避免张力过大拉断线芯、张力过小导致线圈松散的问题。中部的绕线主轴工位采用大直径承载转盘，可适配不同内径的变压器线圈骨架，转盘的定位卡槽采用快换式设计，更换不同规格骨架时仅需更换对应卡槽模块，无需拆解整个主轴结构，单批次产品换型时间可控制在20分钟以内，适配多品种小批量的变压器生产需求。

　　下层配置输送辊道结构，绕制完成的线圈可直接通过辊道输送到下一工序的绝缘包扎、铁芯装配工位，无需额外吊装转运，减少线圈转运过程中的磕碰损伤，辊道的高度与车间常规线体高度匹配，可直接接入现有生产流水线，无需额外做转接平台。从设计思路上，这套结构优先考虑了生产过程中的维护便捷性，所有传动组件的安装位置都预留了足够的检修空间，上层的传动电机、排线导轨都布置在框架外侧的检修平台位置，日常维护时无需进入设备内部即可完成润滑、易损件更换操作；设备的走线槽全部采用开放式卡扣设计，线缆、气管的排布整齐有序，排查线路故障时可快速打开线槽盖板，无需大面积拆解护板。

　　安装边界方面，设备整体占地尺寸适配常规车间的柱距布局，长度方向预留1.2米的操作维护空间，宽度方向预留0.8米的物料上下料空间即可满足安装要求，设备最高点距离地面的高度低于常规车间的行车最低起吊高度，不会与车间现有起重设备产生干涉，上下料位置的高度匹配操作人员站立作业的舒适区间，无需额外配置登高作业平台。在实际生产应用中，这类高速绕线设备可实现多层线圈的自动排线、层间绝缘带自动包覆，绕制速度可根据线圈规格调整，相比传统绕线设备，单线圈绕制效率可提升40%以上，绕制完成的线圈排线整齐度误差可控制在0.2mm以内，有效减少后续线圈整形的工作量，降低线圈的直流电阻偏差，提升变压器成品的电气性能一致性。设备的防护围栏采用快拆式连接结构，当需要吊装大规格骨架进入工位时，可快速拆卸对应位置的围栏网片，作业完成后即可装回，兼顾安全防护与大工件上下料的便利性。
