风冷式电源变压器冷却模组结构设计

　　在工业供配电系统的现场部署场景里，不少厂区的配电间受空间限制无法布置大型水冷散热回路，或是户外临时供电点位不具备水冷介质的补给条件，这类场景下配套风冷散热结构的电源变压器就成了更适配的选型方向，本次呈现的结构设计正是针对这类应用需求完成的整套三维结构方案。从实际使用的功能逻辑来看，这套结构的核心作用是为变压器核心绕组、铁芯等发热部件提供持续的强制风冷换热，避免核心部件在持续带载运行过程中出现温升超标，进而引发绝缘老化加速、负载能力下降甚至故障停机的问题。

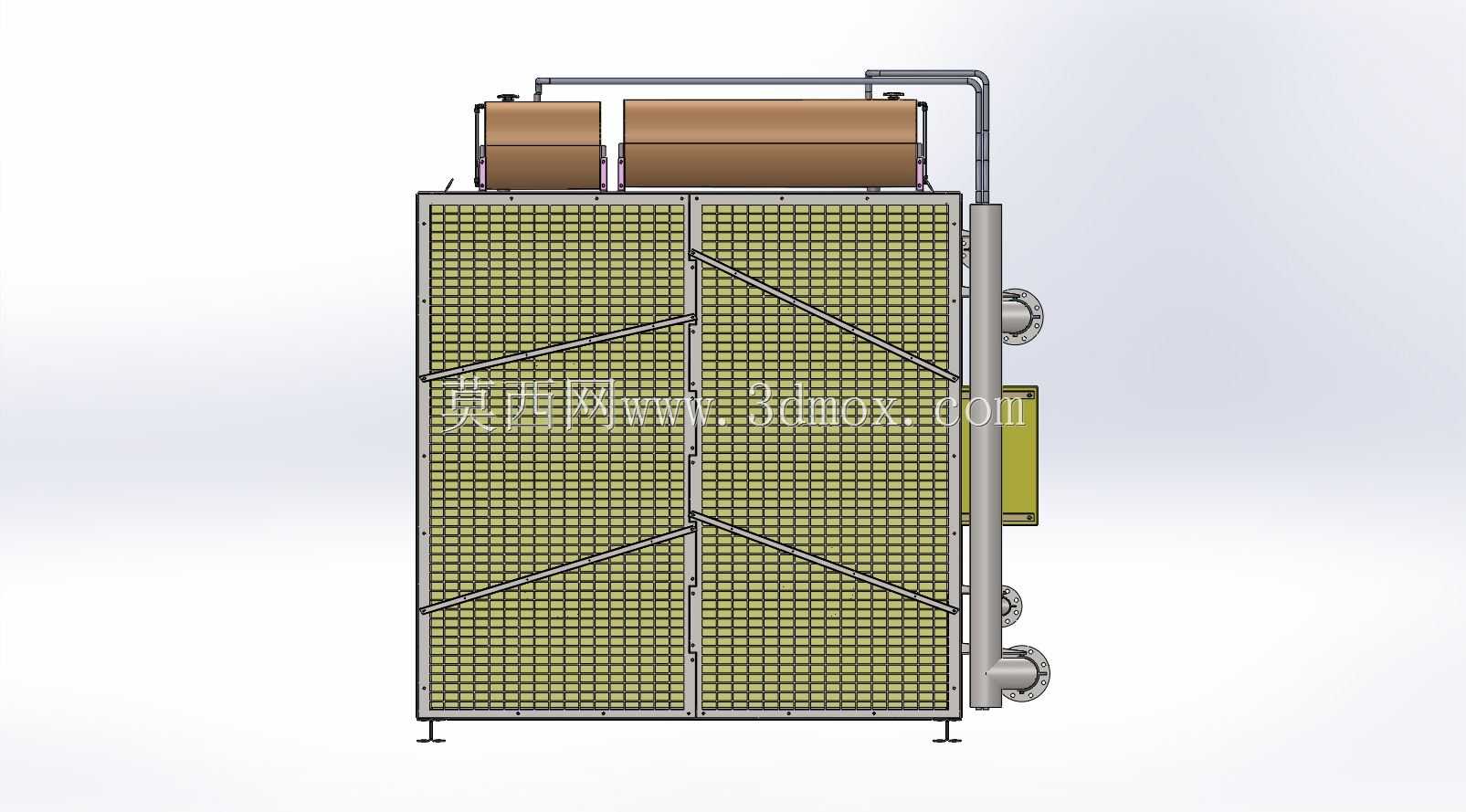

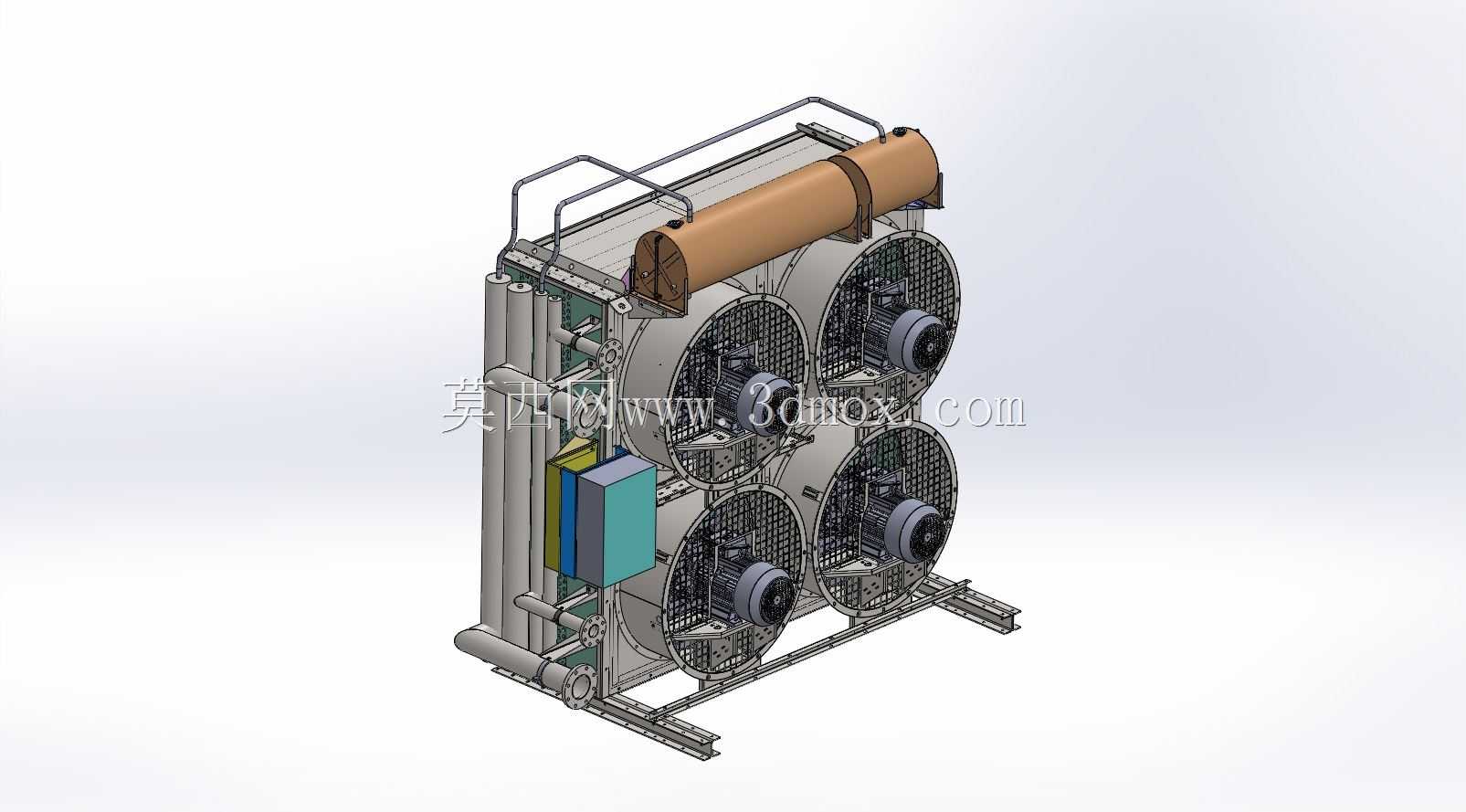

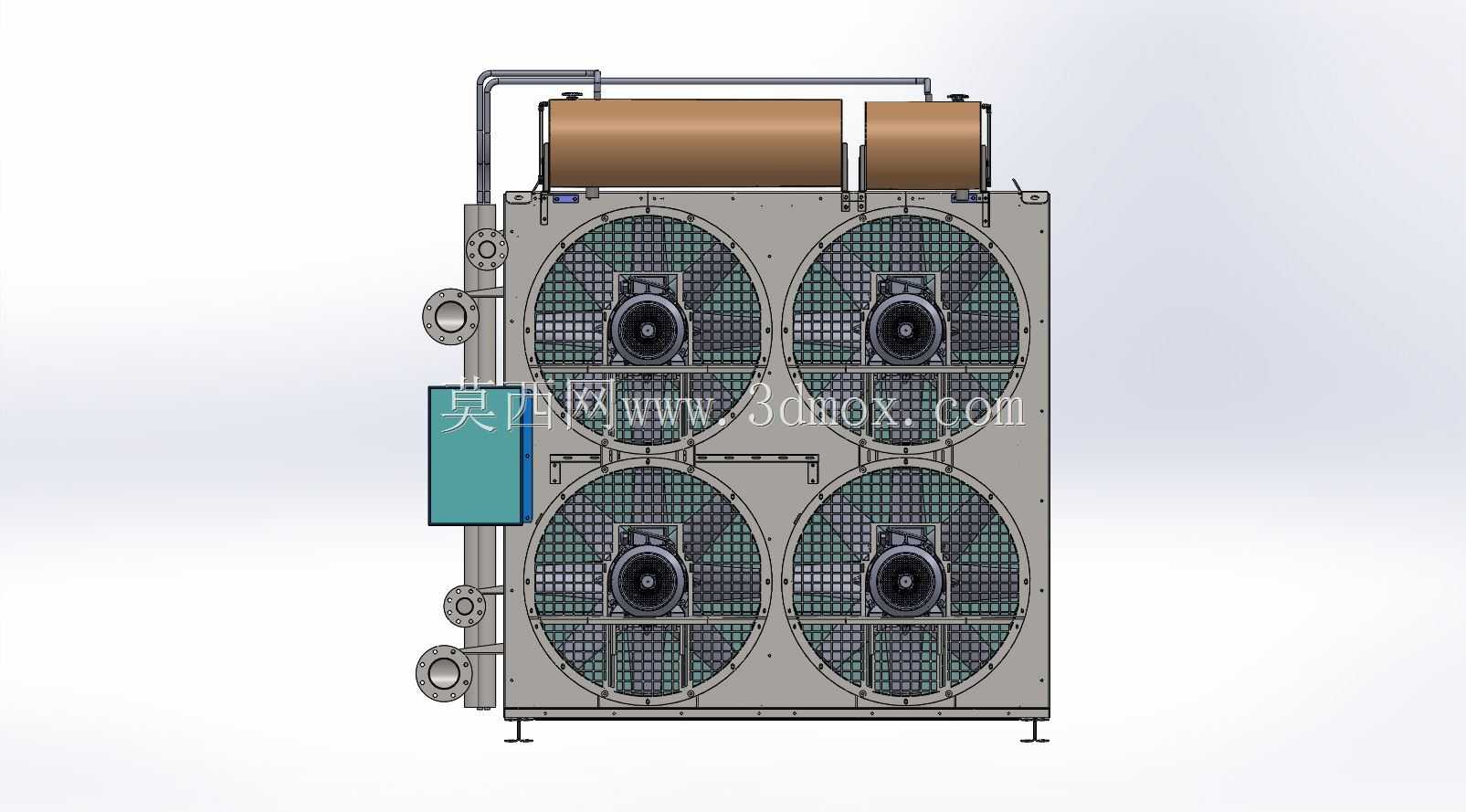

　　整套结构的散热端采用四组轴流风机呈矩阵式排布的布局，风机外侧加装金属防护网罩，既可以避免运维过程中人员误触转动部件引发安全风险，也能阻挡现场环境中的大尺寸杂物被吸入风道造成风机卡滞，风机的安装支架采用型材拼接结构，预留了标准的紧固件安装孔位，可根据实际负载的温升需求灵活调整风机数量与排布间距，不需要对主体承托结构做大规模改动。结构顶部设置的卧式圆柱形腔体是膨胀油枕，用于容纳变压器绝缘油受热膨胀后多出的体积，维持油箱内部的压力稳定，油枕的安装支架采用倾斜角度设计，方便运维人员在日常巡检时直接观察油位计的读数，不需要额外架设登高设备。

　　主体承托框架采用方管焊接成型的一体式结构，底部伸出的两个安装支脚预留了长圆形的安装固定孔，可适配现场预埋螺栓的位置偏差，降低现场安装的对位难度，支脚的高度经过核算，既可以让底部的油路管道预留足够的安装操作空间，也能避免地面积水直接浸泡变压器主体的密封结构。整套结构的侧边集成了接线端子盒与分接开关的防护壳体，接线盒的出线口预留了防水格兰头的安装位，可根据现场布线的线缆直径选配对应规格的密封件，保障户外部署时的防护等级。

　　从设计思路的层面来看，这套结构在建模阶段就同步做了风道的流场仿真校核，四组风机的送风方向完全覆盖变压器铁芯与绕组的全部发热面，避免出现散热死角，同时框架的立柱位置特意避开了风机的进风路径，不会造成额外的风阻损耗，结构上所有的外露棱边都做了倒圆角处理，避免加工装配以及现场运维过程中出现割伤风险。关于安装边界的尺寸控制，整套结构的横向宽度控制在常规配电间柜门的通行宽度以内，不需要对现有配电间的门洞做拆改即可完成进场安装，纵向深度预留了风机与主体发热部件之间的合理导风距离，既保证气流可以均匀覆盖发热面，也不会让整体结构的纵深过大占用过多的配电空间，顶部的油枕最高点距离底部安装面的高度也符合常规户外配电台区的安全距离要求，不会出现与周边架空线路安全距离不足的问题。结构上的管路接口全部采用标准的法兰连接尺寸，可直接与同规格的变压器油路系统对接，不需要额外制作转换接头，降低现场施工的工作量。在细节设计上，风机的供电线缆全部沿框架内侧的走线槽布置，走线槽采用卡扣式固定，后期更换风机时可直接打开线槽完成线缆更换，不需要拆解主体结构，框架表面的处理工艺预留了喷涂防腐涂层的厚度空间，可适配沿海高盐雾或者工业厂区高腐蚀环境的使用需求。
