石油天然气离岸井口阀组操作平台

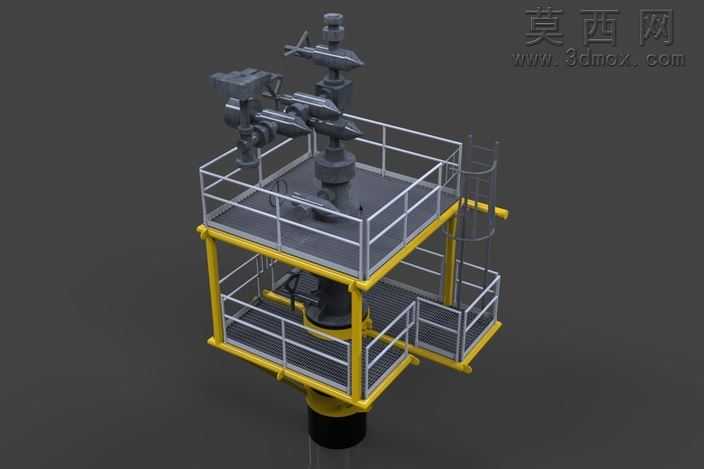

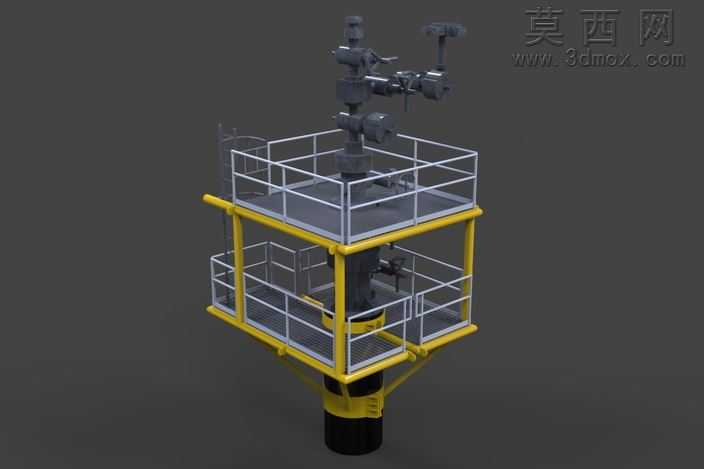

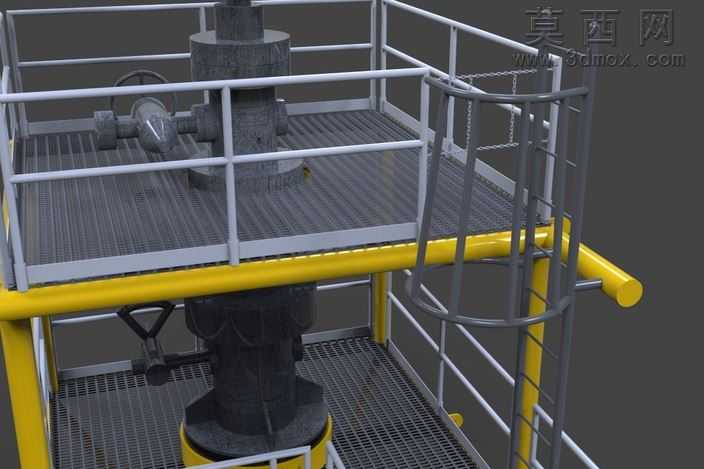

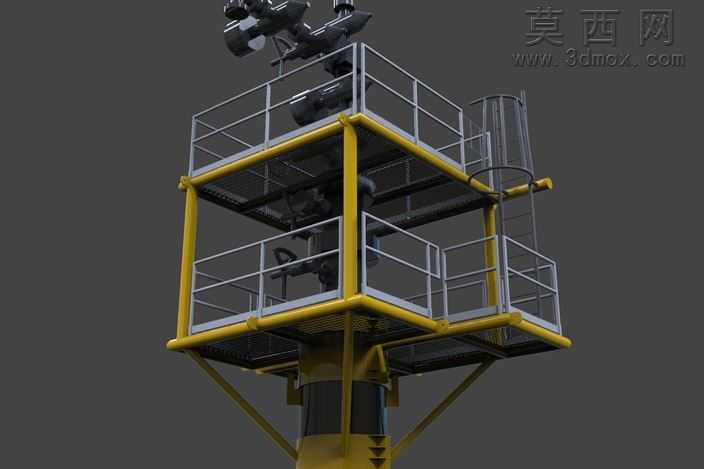

本作品为石油天然气离岸场景下的井口阀组操作访问平台三维模型，建模过程严格遵循海上油气设施的安全设计规范，完整还原了平台的分层结构与功能布局。模型采用分层建模逻辑，底层为井口基座衔接结构，以黑色柱状构件模拟井口套管的外露衔接段，向上衔接黄色涂装的主支撑框架，框架采用工业常用的方管型材拼接结构，精准还原了型材的倒角、拼接焊缝的细节特征，支撑框架的连接节点处做了加强筋结构建模，还原离岸设施抗风浪的结构强度设计。中层为下层操作平台，平台表面采用防滑格栅板建模，格栅的镂空纹理、板件拼接缝隙都做了精细化还原，平台四周设置双层护栏，护栏的横杆、竖杆间距符合工业安全操作规范，同时在平台侧部设置了直爬梯衔接上下层，爬梯外侧配置了安全护笼，护笼的环形箍条、竖向连接条的结构比例完全贴合实际安全标准，满足爬梯高度超过10英尺时必须设置护笼的安全要求。上层为主操作平台，承载多组井口阀组设备，阀组部分分别还原了闸阀、截止阀、仪表控制阀的不同结构特征，阀门的手轮、阀体、法兰连接端、引压管路都做了独立建模，管路的走向、弯头角度、法兰螺栓孔的细节都清晰呈现，阀组布局符合井口采油树的常规排布逻辑，预留了充足的操作空间。材质渲染方面，支撑框架采用醒目的工业安全黄哑光材质，还原海上设施高可见度的涂装要求；护栏采用银灰色金属哑光材质，模拟镀锌钢材的表面质感；平台格栅采用深灰色防滑金属材质，还原格栅板的粗糙防滑表面；阀门部分根据功能区分材质，阀体采用深灰色铸钢材质，手轮采用黑色硬质工程塑料材质，管路接口处做了金属光泽的细节处理，爬梯护笼与护栏材质保持统一。设计过程中充分考虑离岸作业的实际需求，平台的尺寸比例完全参考实际井口操作平台的人体工程学参数，操作面高度、护栏高度、爬梯步距都符合现场操作的使用要求，两层平台的布局既满足阀组操作的空间需求，也兼顾了设备检修的通行便利性，所有外露边缘都做了圆角处理，避免尖锐棱角带来的作业安全隐患，整体模型结构完整，细节丰富，可用于油气开采场景的可视化展示、作业培训课件制作、 offshore 设施布局方案演示等场景。
