标准渐开线直齿圆柱齿轮三维结构设计

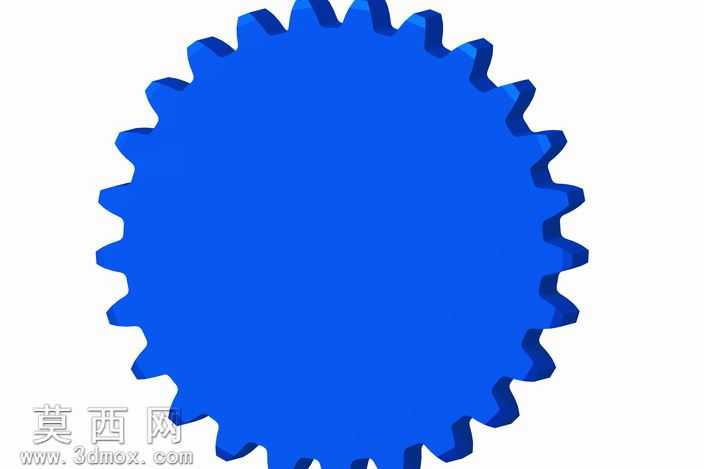

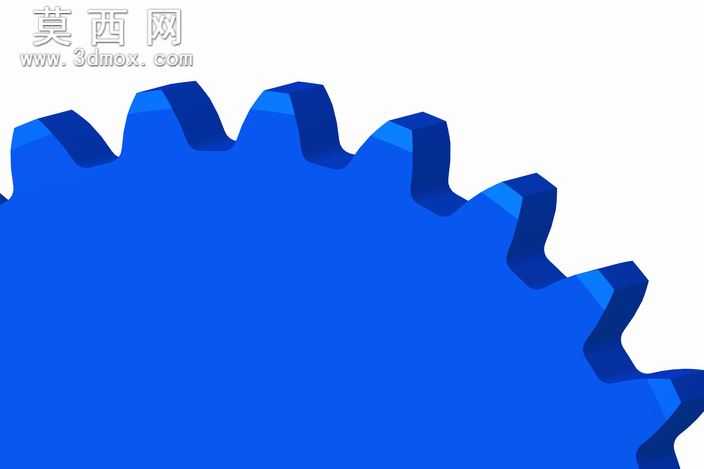

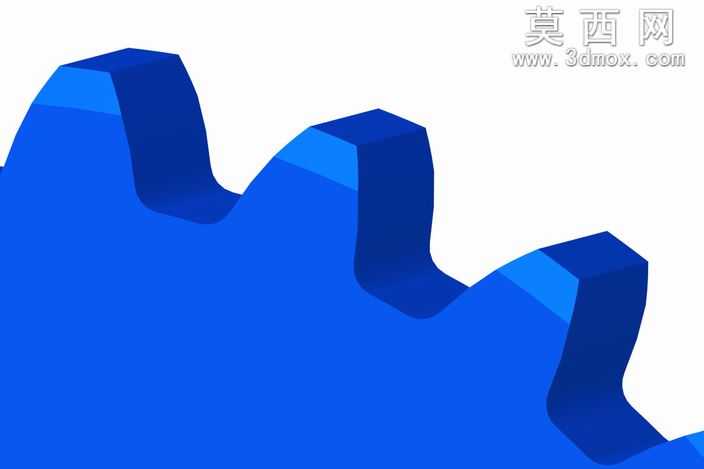

本作品为标准渐开线直齿圆柱齿轮三维建模成果，建模过程严格遵循机械设计手册中齿轮传动的相关参数规范，首先完成齿轮核心参数的定义，包括模数、齿数、压力角、齿顶高系数、顶隙系数等关键设计指标，通过参数化驱动的方式生成齿廓渐开线，确保齿形曲线的精度符合啮合传动的公差要求。建模阶段首先绘制齿轮的基准齿形截面，通过拉伸特征生成齿轮的基体结构，随后对齿顶、齿根位置进行圆角过渡处理，避免应力集中问题，提升齿轮实际应用中的结构强度。齿面部分采用均匀的蓝色哑光材质进行渲染，能够清晰展现齿形的轮廓走向与啮合面的曲面形态，齿根与齿顶的过渡区域做了平滑处理，还原真实机加工齿轮的表面质感。结构设计上重点保证轮齿的均匀分布，通过圆周阵列特征完成全部轮齿的生成，每一个轮齿的齿厚、齿槽宽度参数保持一致，确保齿轮在传动过程中能够实现平稳啮合，减少传动冲击与噪音。设计过程中充分考虑齿轮的实际装配需求，齿轮中心的安装孔、键槽结构按照标准传动配合尺寸设计，可直接适配对应直径的传动轴，无需额外调整结构参数。齿形的渐开线部分经过曲率连续性检查，保证啮合过程中传动比恒定，无运动干涉问题，轮齿的受力面做了细微的曲面优化，能够模拟实际热处理后齿面的力学性能表现。整体模型结构完整，无多余几何特征，所有倒角、圆角细节均按照机械加工工艺要求设计，既可以作为机械传动机构设计的标准件调用，也可用于机械原理教学中的齿轮结构展示，帮助理解渐开线齿轮的啮合原理与结构特点。
