螺栓连接式简易机械装配结构

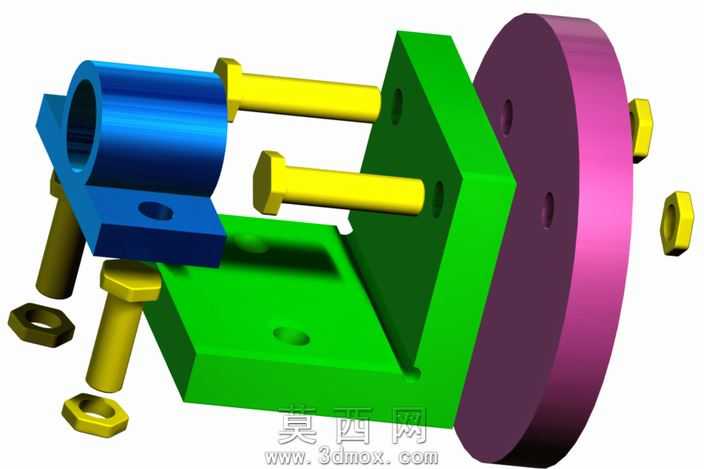

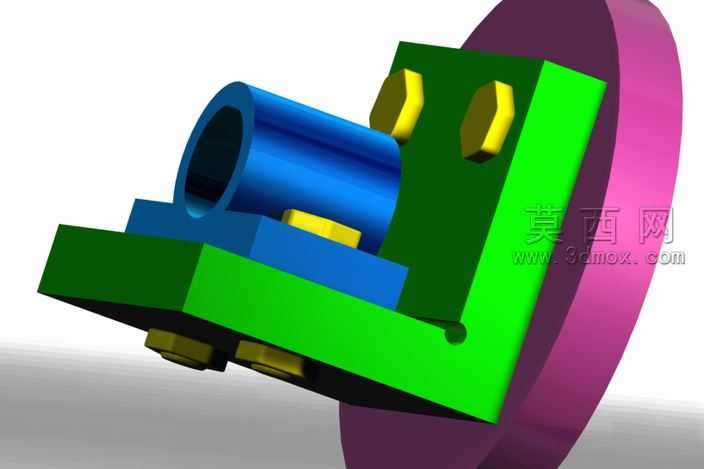

该装配结构采用三维建模软件完成全参数化设计，建模过程遵循机械装配的常规设计逻辑，从基础零件的草图绘制开始，逐步完成各个单体零件的特征构建，再通过装配约束完成整体组合。首先构建底部的L型绿色安装基座，基座上预留了对应螺栓穿设的通孔与安装定位孔，保证基座作为承载主体的结构稳定性，基座的竖直安装面与水平承载面采用直角过渡，棱边做了微小的倒角处理避免应力集中。其次构建蓝色的轴套类承载零件，该零件带有水平贯通的轴孔，底部带有与基座水平面贴合的安装凸台，凸台上同样预留安装孔位，可通过紧固件与基座实现初步定位。紫色的法兰盘类零件安装在基座的竖直安装面外侧，法兰盘上均匀分布多个连接孔位，用于和外部设备实现对接。黄色的双头螺柱作为核心连接件，分别穿设在基座竖直面与法兰盘、蓝色轴套安装凸台与基座水平面的对应孔位中，配合六角螺母实现各个零件的锁紧固定，螺柱与螺母的建模完全符合普通螺纹的标准参数，螺纹牙型、螺距等细节都做了还原，保证装配关系的真实性。渲染阶段采用了高饱和度的差异化配色方案，不同功能的零件赋予区分度极高的纯色材质，基座采用亮绿色哑光塑料材质，轴套采用蓝色金属烤漆材质，法兰盘采用紫粉色半金属质感材质，螺柱与螺母采用亮黄色镀锌金属材质，不同材质的反光度、粗糙度参数都做了对应调整，让各个零件的边界清晰可辨，能够直观展示整个装配的层级关系。整个装配的设计思路偏向教学演示用途，通过简化的结构、清晰的零件拆分，直观展示螺栓连接装配的基本逻辑：即通过穿设紧固件、配合螺母锁紧，实现不同功能零件的组合固定，同时预留了轴孔、法兰对接面等功能结构，可拓展用于轴类零件承载、外部设备对接等场景。装配过程中所有的配合约束都完全符合实际机械装配的要求，包括面贴合、同轴心、孔位对齐等，不存在干涉问题，能够直观演示简单机械装配的完整构成，帮助理解紧固件连接的装配原理，各个零件的结构都做了合理简化，去除了冗余的工艺细节，突出装配关系的展示核心，让观看者能够快速理清各个零件的位置关系与连接方式。
