桥式起重机端梁行走驱动总成结构

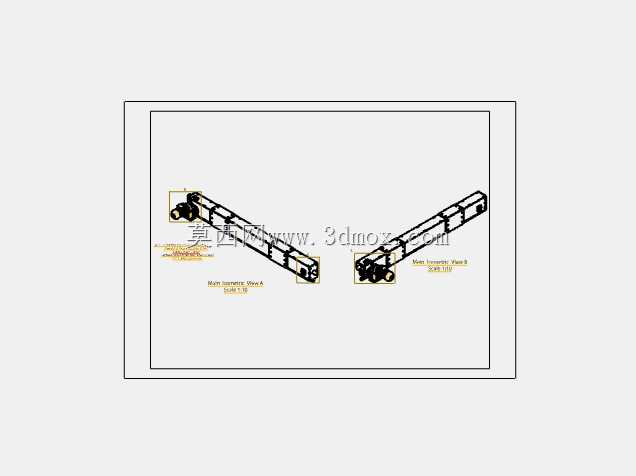

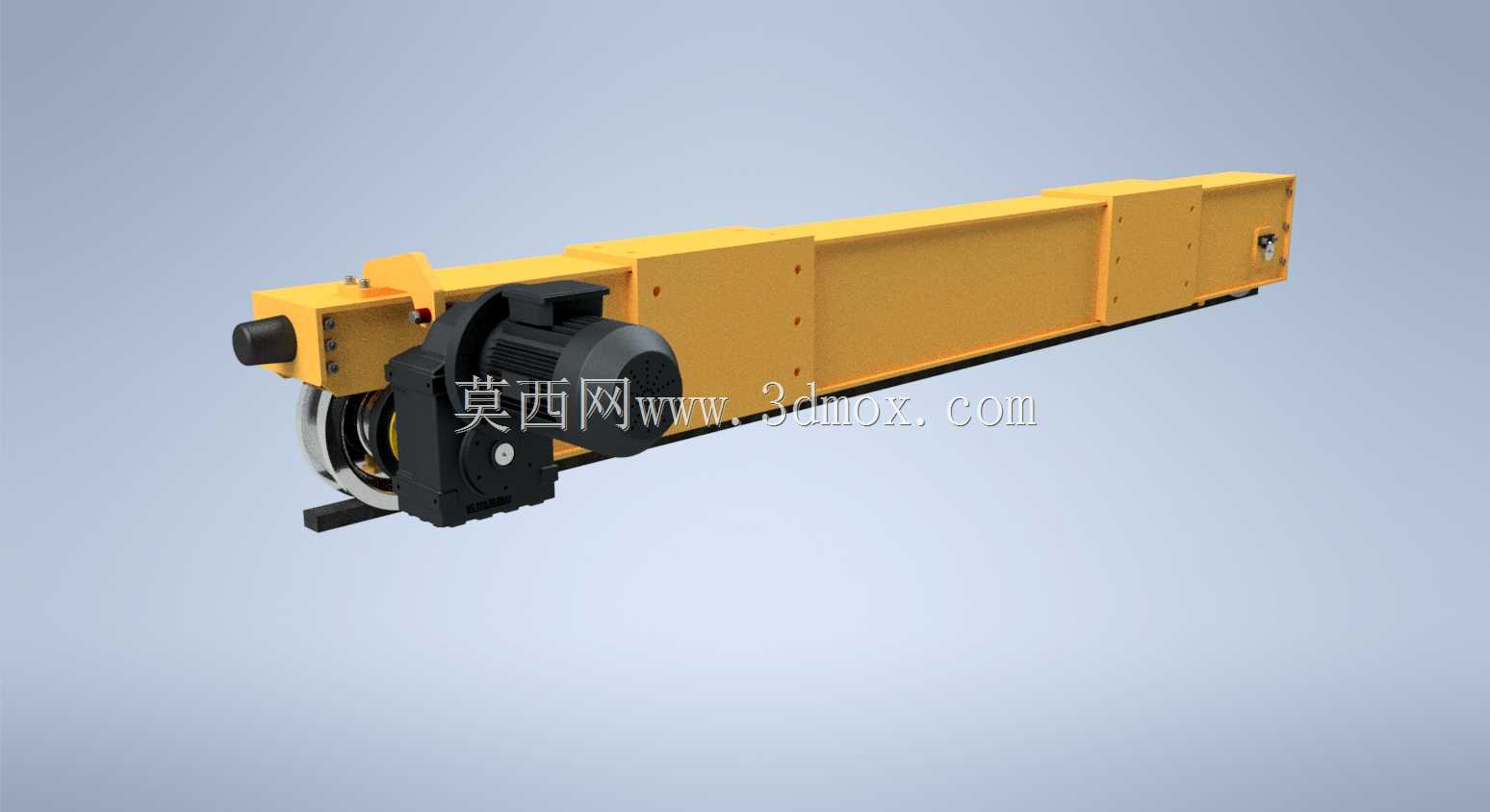

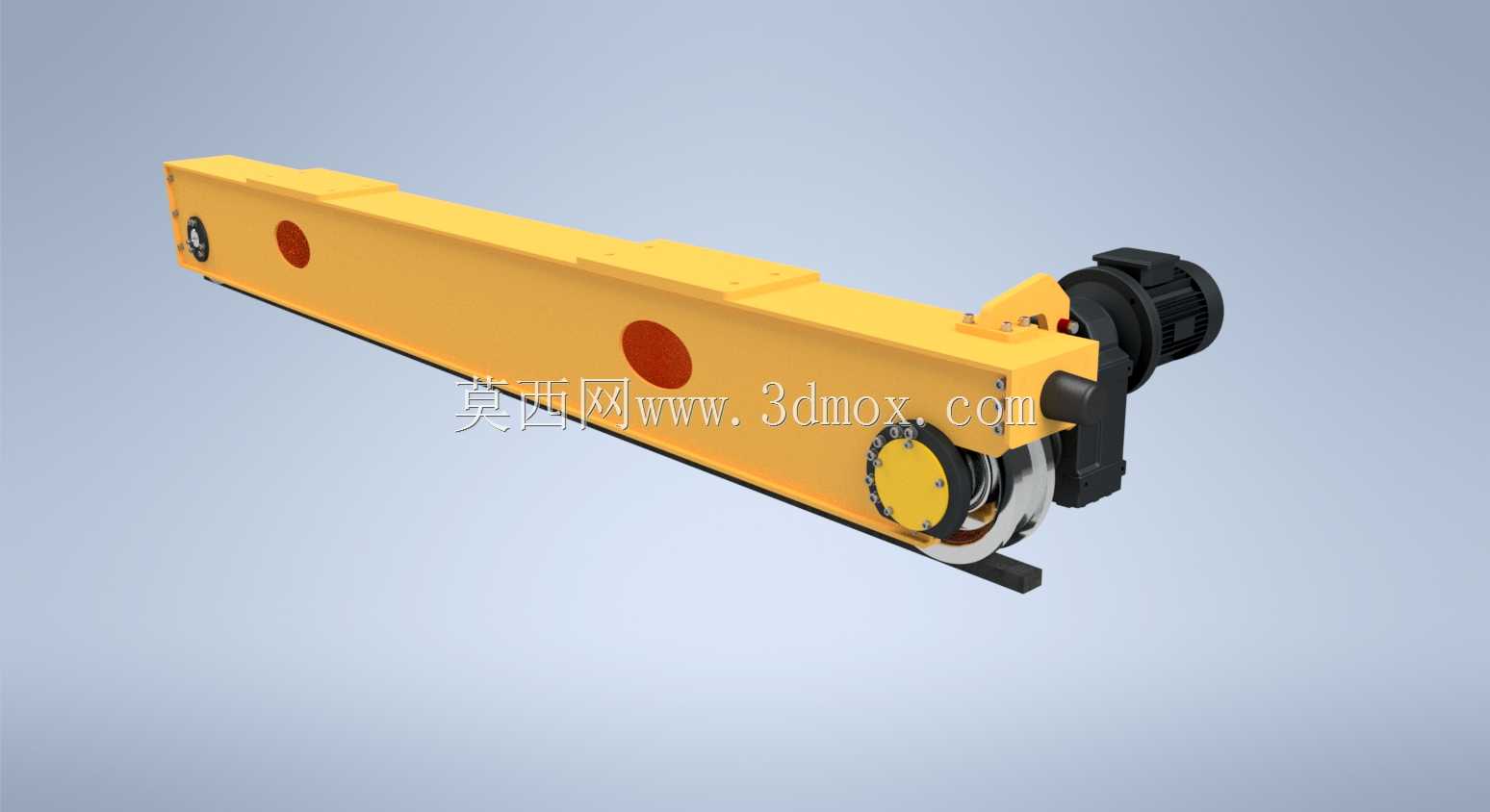

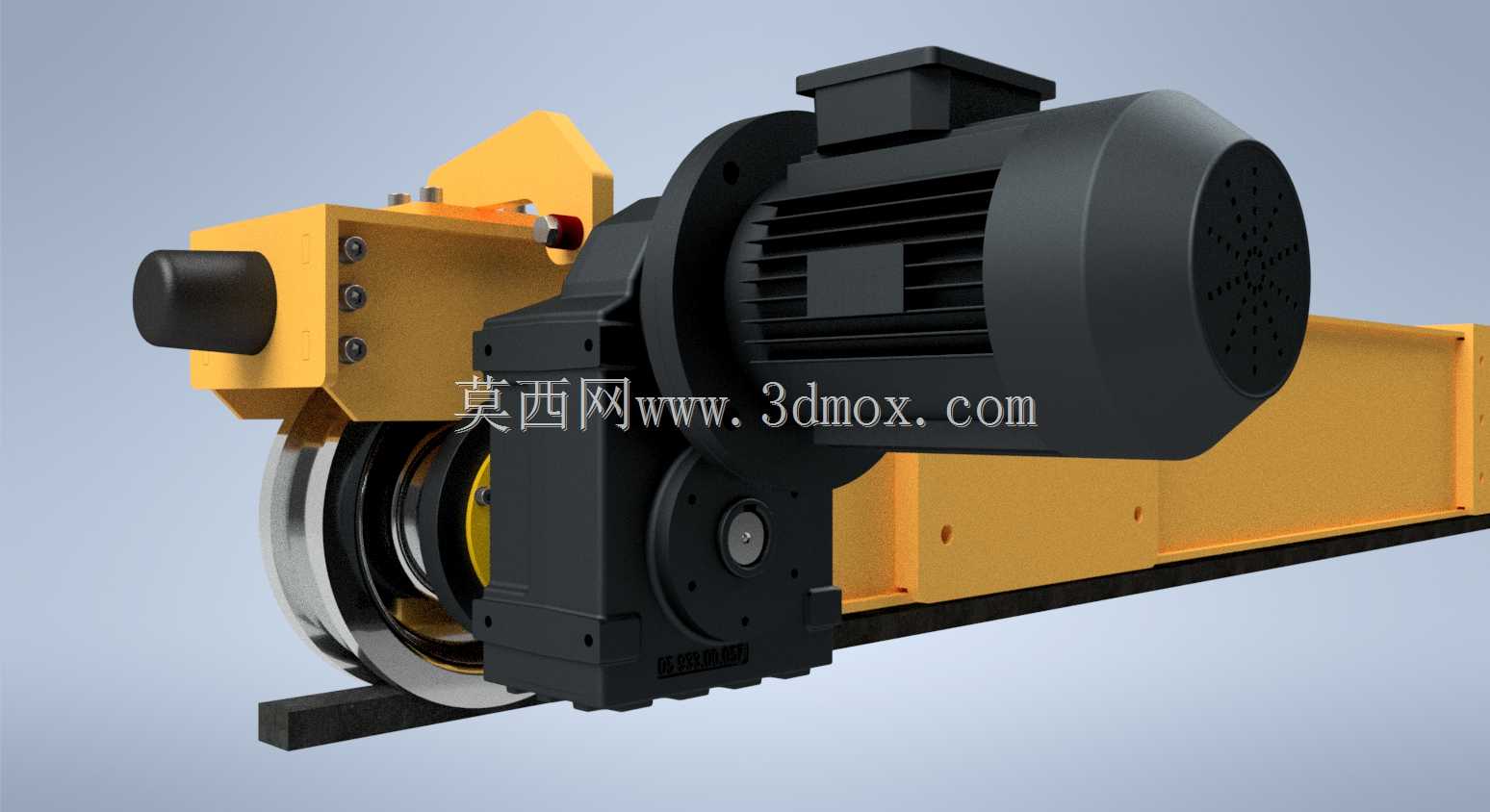

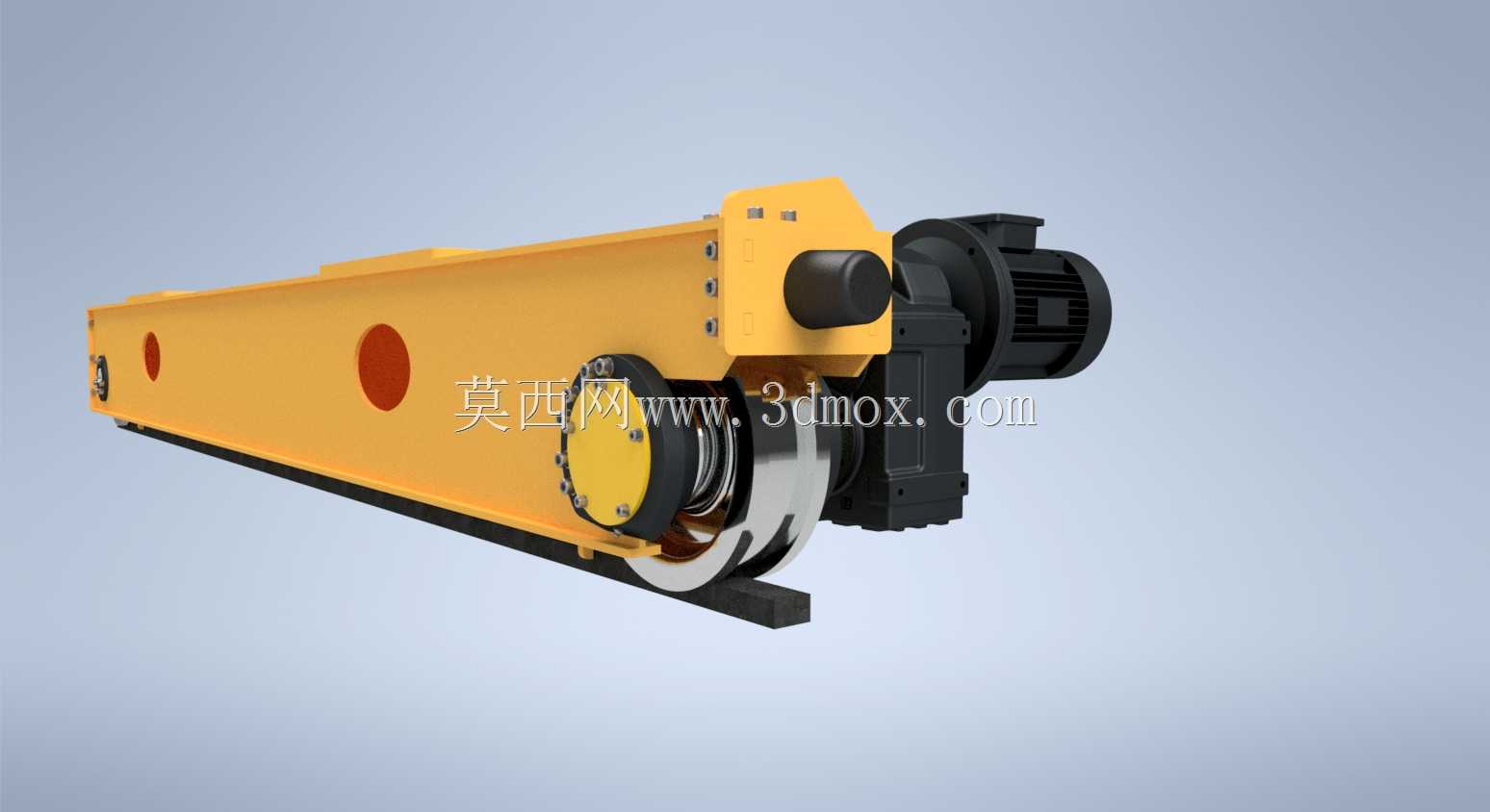

　　从结构布局来看，驱动电机采用卧式安装方式，通过法兰直接与减速箱体输入端连接，减速箱输出轴与行走轮轴采用同轴直连结构，省去了传统联轴器连接的冗余空间，同时减少了传动链上的功率损耗，这种直连布局也能有效降低运行过程中的传动异响，适合厂房内对噪音控制有一定要求的作业场景。行走轮采用双轮缘钢制车轮结构，轮缘内侧与轨道侧面预留2-3mm的侧向间隙，既可以补偿轨道安装的直线度误差，也能在设备行走出现轻微偏斜时通过轮缘导向自动纠偏，避免啃轨现象的发生；车轮踏面采用中频淬火处理，表面硬度达到HRC45-55，淬硬层深度不小于5mm，能够承受满载工况下的接触应力，减少长期运行带来的踏面磨损。该结构为桥式起重设备的端梁行走驱动单元，主要应用于厂房内桥式起重机、门式起重机的大车行走段，承担整台起重设备沿厂房轨道纵向移动的动力输出与载荷承载功能，是起重设备大车运行机构的核心组成部分，直接决定起重设备的行走平稳性、载荷传递可靠性与运行定位精度。整套总成集成了驱动电机、减速箱体、行走轮组、端梁连接座、缓冲止挡结构几个核心部分，所有部件的安装基准都依托端梁的箱型梁体加工面设置，避免多基准叠加带来的装配误差累积。

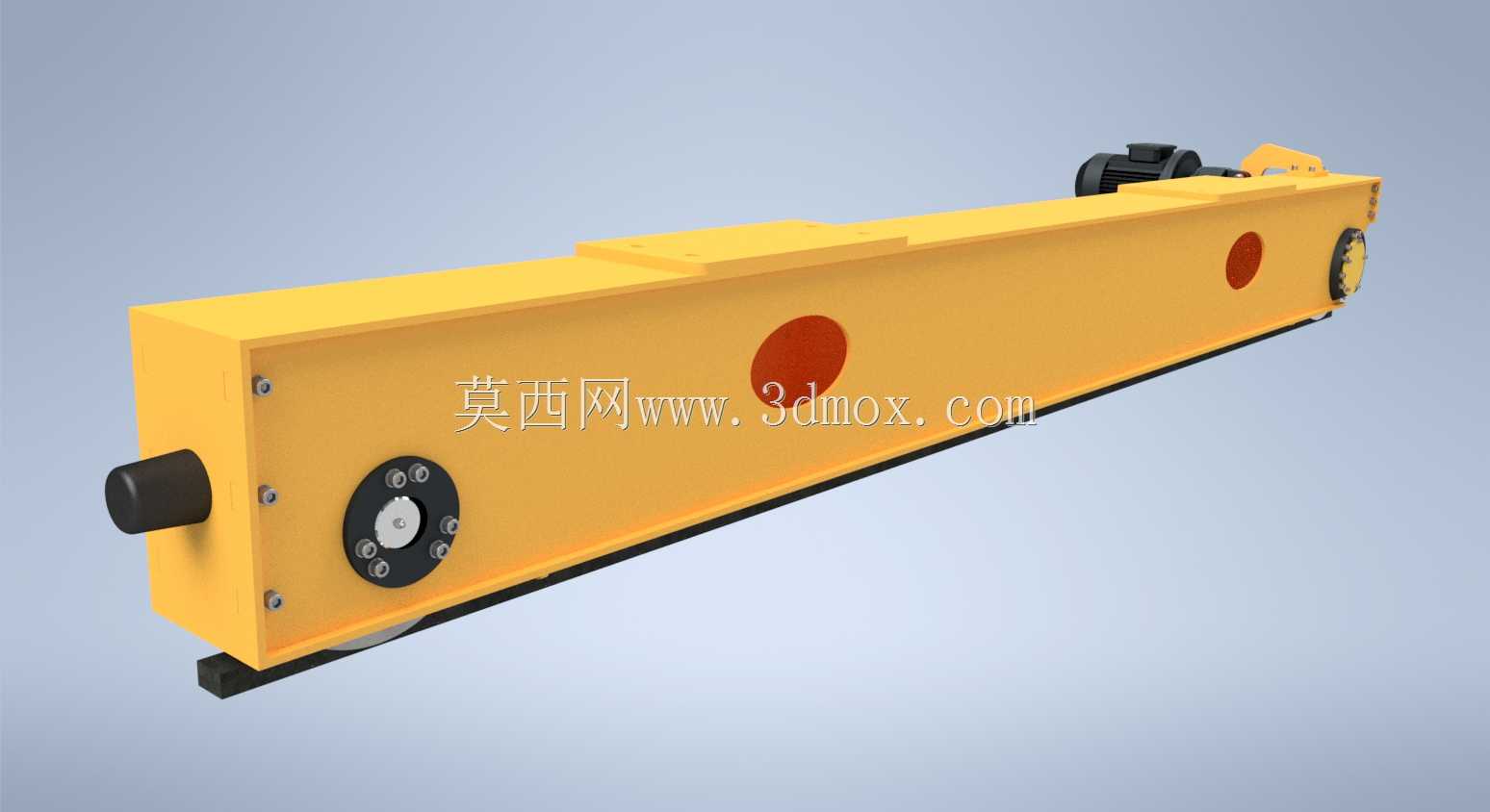

　　端梁连接座采用厚钢板焊接后整体加工的工艺，与箱型端梁的连接面设置了定位销孔，安装时先通过定位销确定驱动单元与端梁的相对位置，再穿入高强度螺栓完成紧固，这种定位方式可以保证行走轮的轴线与端梁长度方向的垂直度误差控制在0.1mm/m以内，避免车轮倾斜带来的运行阻力增大问题。缓冲止挡结构设置在端梁的两端端部，采用橡胶缓冲块加钢制安装座的结构，当起重设备运行到轨道端部极限位置时，缓冲块会先与轨道端部的止挡架接触，通过橡胶的弹性变形吸收碰撞动能，避免刚性碰撞对结构带来的冲击损伤。

　　设计过程中，首先需要根据起重设备的额定起重量、跨度、运行速度确定驱动电机的功率与减速箱的传动比，确保满载启动时的输出扭矩能够克服最大静摩擦力，同时运行速度满足工位切换的效率要求；其次需要校核行走轮轴的抗弯强度与轴承的额定动载荷，确保在额定轮压作用下，轴的最大挠度不超过许用值，轴承的使用寿命满足整机的大修周期要求；另外还要考虑安装边界的尺寸限制，整套驱动单元的外侧轮廓不能超出端梁的宽度边界，避免与厂房立柱、相邻设备发生干涉，电机的接线盒位置需要预留足够的接线操作空间，减速箱的注油孔、油位观察窗、放油孔的位置要方便日常维护操作，不需要拆解其他部件就能完成润滑油的更换与油位检查。

　　在轨道适配方面，该结构可以适配常用的QU70、QU80起重机专用轨道，也可以根据使用场景调整行走轮的踏面轮廓适配P型铁路钢轨，轮压的传递路径从车轮经轴承、轮轴传递到减速箱体，再经箱体连接螺栓传递到端梁梁体，最终分散到整个端梁的箱型截面上，整个传力路径没有应力集中的薄弱环节，能够承受频繁启制动带来的交变载荷。为了保证运行的平稳性，减速箱内部采用斜齿轮传动结构，齿轮加工精度达到6级，啮合侧隙控制在合理范围，既可以保证传动效率，也能减少正反转切换时的回程间隙，配合电机的变频驱动，可以实现低速平稳启动、高速稳定运行、低速精准对位的运行效果，适合需要频繁定点吊装的生产车间使用。安装时需要保证同一端梁下的两个行走轮的踏面在同一水平面上，高度差不超过0.3mm，两侧驱动单元的电机转速差控制在允许范围内，避免出现行走跑偏的问题；日常维护过程中需要定期检查连接螺栓的预紧力、减速箱的油位、车轮踏面的磨损情况，及时清理轨道表面的杂物，避免硬物硌伤踏面影响运行平稳性。
