十吨级欧式钢丝绳电动起重葫芦结构设计

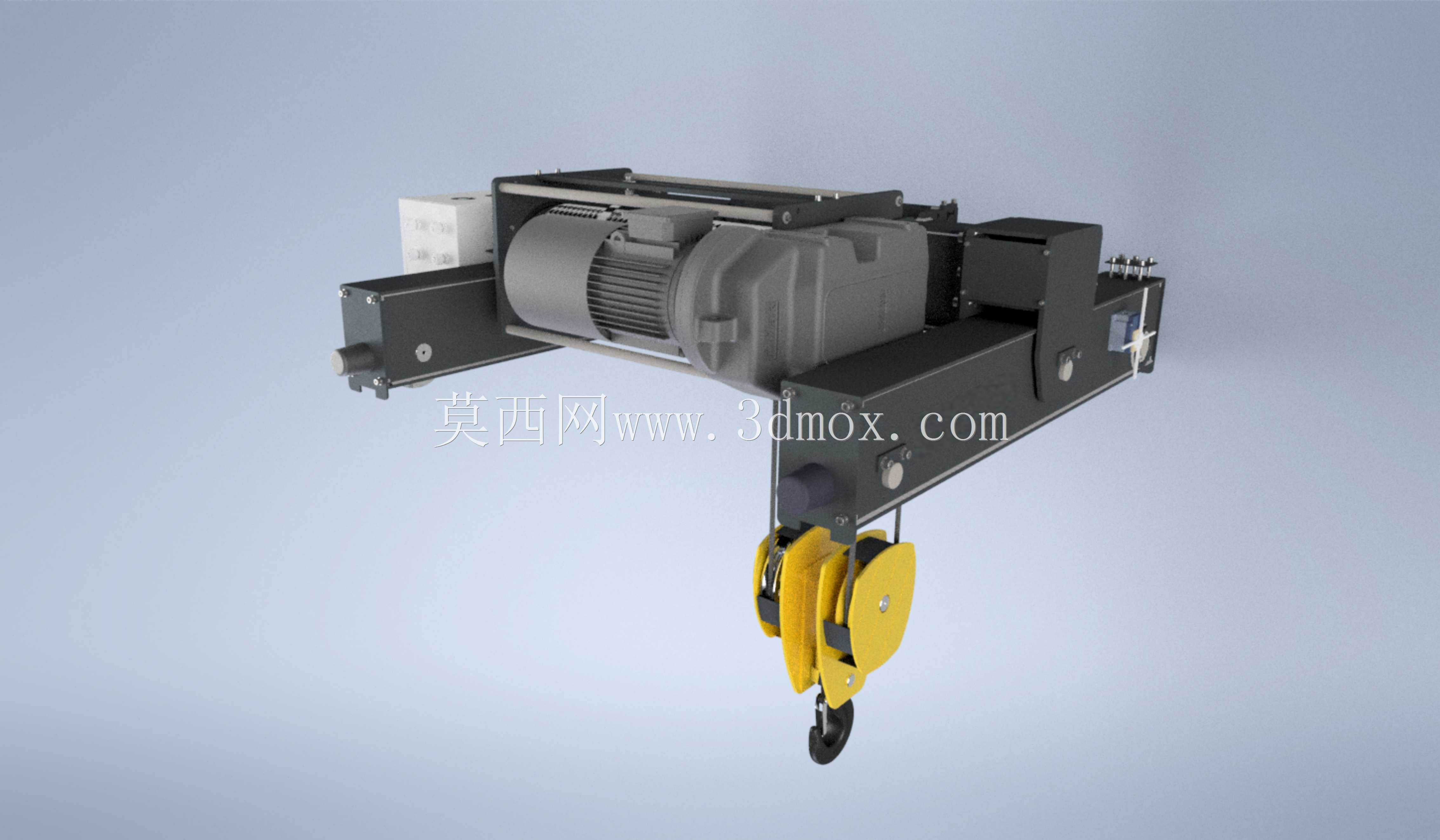

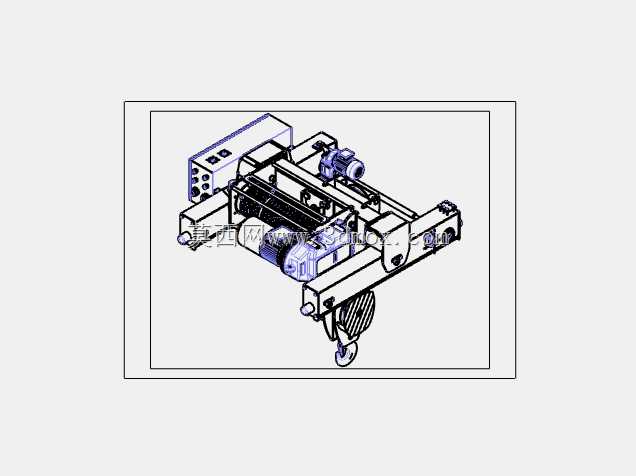

　　在重型工业厂房的物料转运场景里，这类十吨级的电动起重葫芦是桥式、门式起重机的核心起升执行部件，常配套安装在单梁或双梁起重机的主梁轨道上，覆盖机械加工车间重型工件上下料、仓储库区重型货物堆垛、装配生产线大型部件对位吊装等核心作业场景，相比小吨位葫芦，其结构冗余度更高，能适配长周期、高负载频次的连续作业需求。从结构布局来看，该葫芦采用模块化的紧凑设计思路，将起升驱动电机、减速机构、钢丝绳卷筒、电气控制箱、吊钩滑轮组整合为一体式总成，摒弃了传统分体式葫芦零散的安装结构，能有效压缩整机的横向占用空间，适配厂房高度有限、起升净空要求严苛的作业场景。

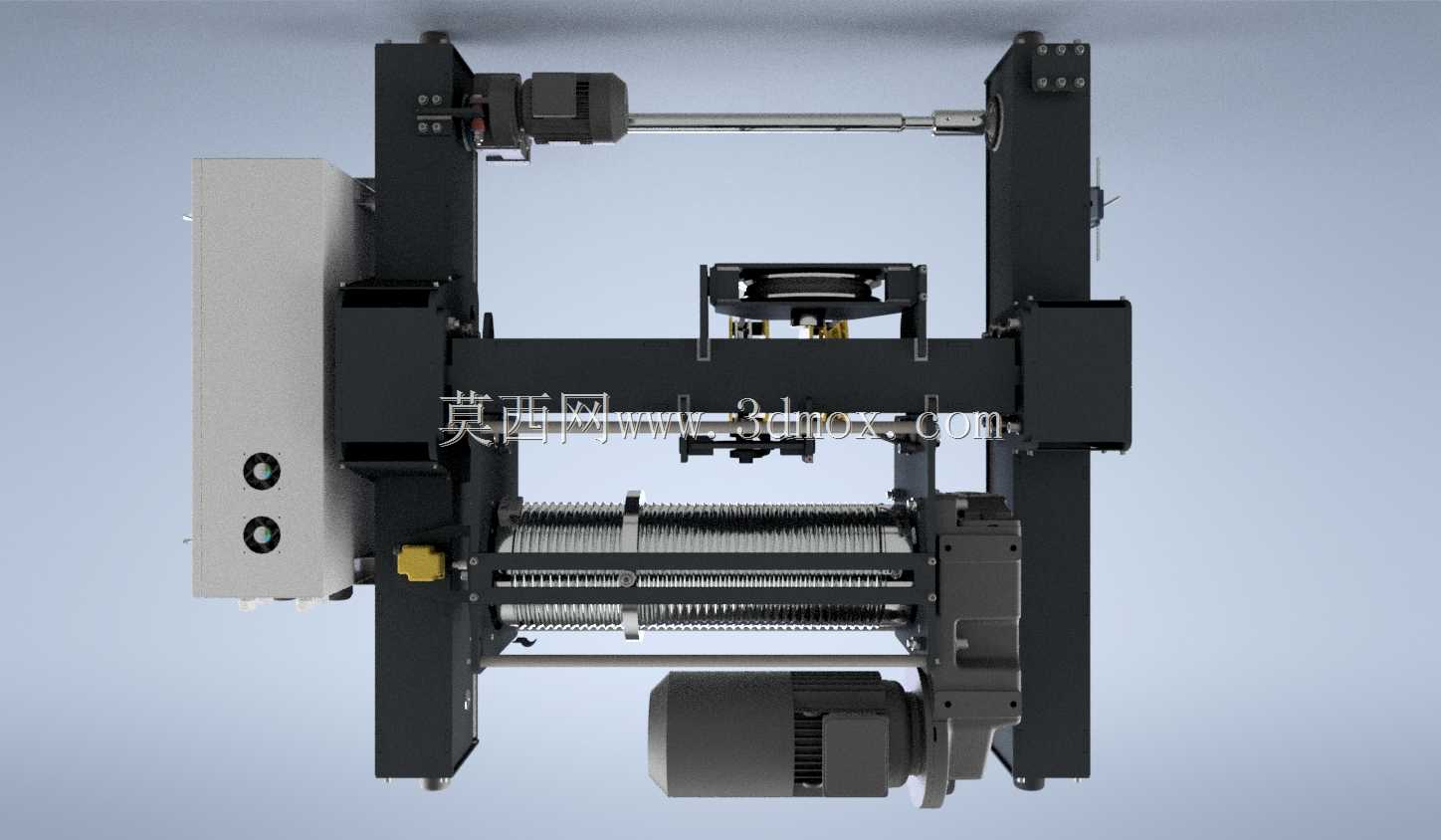

　　起升驱动部分采用锥形转子制动电机的成熟结构，断电时能依靠弹簧力实现即时制动，避免负载溜钩风险，电机输出端配套硬齿面行星减速机构，齿轮采用渗碳淬火工艺加工，传动效率可达九成以上，同时能承受十吨额定负载下的冲击载荷，减速箱的密封结构采用多重油封设计，可适应多粉尘、少量油污的车间环境，避免润滑油渗漏造成的钢丝绳污染。钢丝绳卷筒采用多层缠绕的折线绳槽设计，相比普通螺旋绳槽，能有效避免钢丝绳在多层缠绕时出现乱绳、咬绳问题，延长钢丝绳的使用寿命，卷筒两端设置有高度限位触发装置，当吊钩上升到上极限位置时，能自动切断起升动力回路，防止冲顶事故发生，卷筒旁侧的导绳器采用耐磨球墨铸铁材质，能精准引导钢丝绳有序排布，即使在起升过程中出现小幅偏斜载荷，也能保证钢丝绳缠绕轨迹稳定。

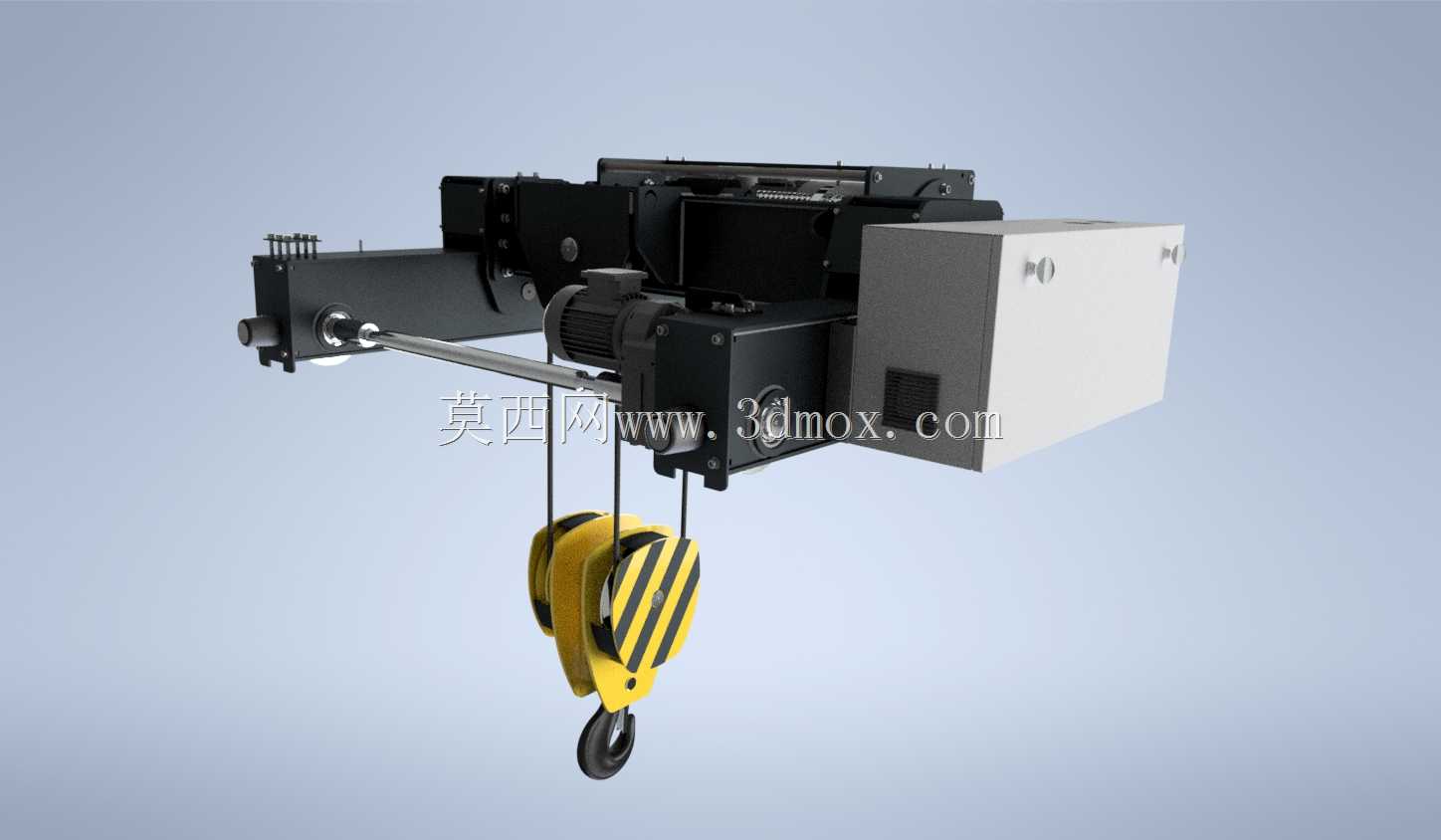

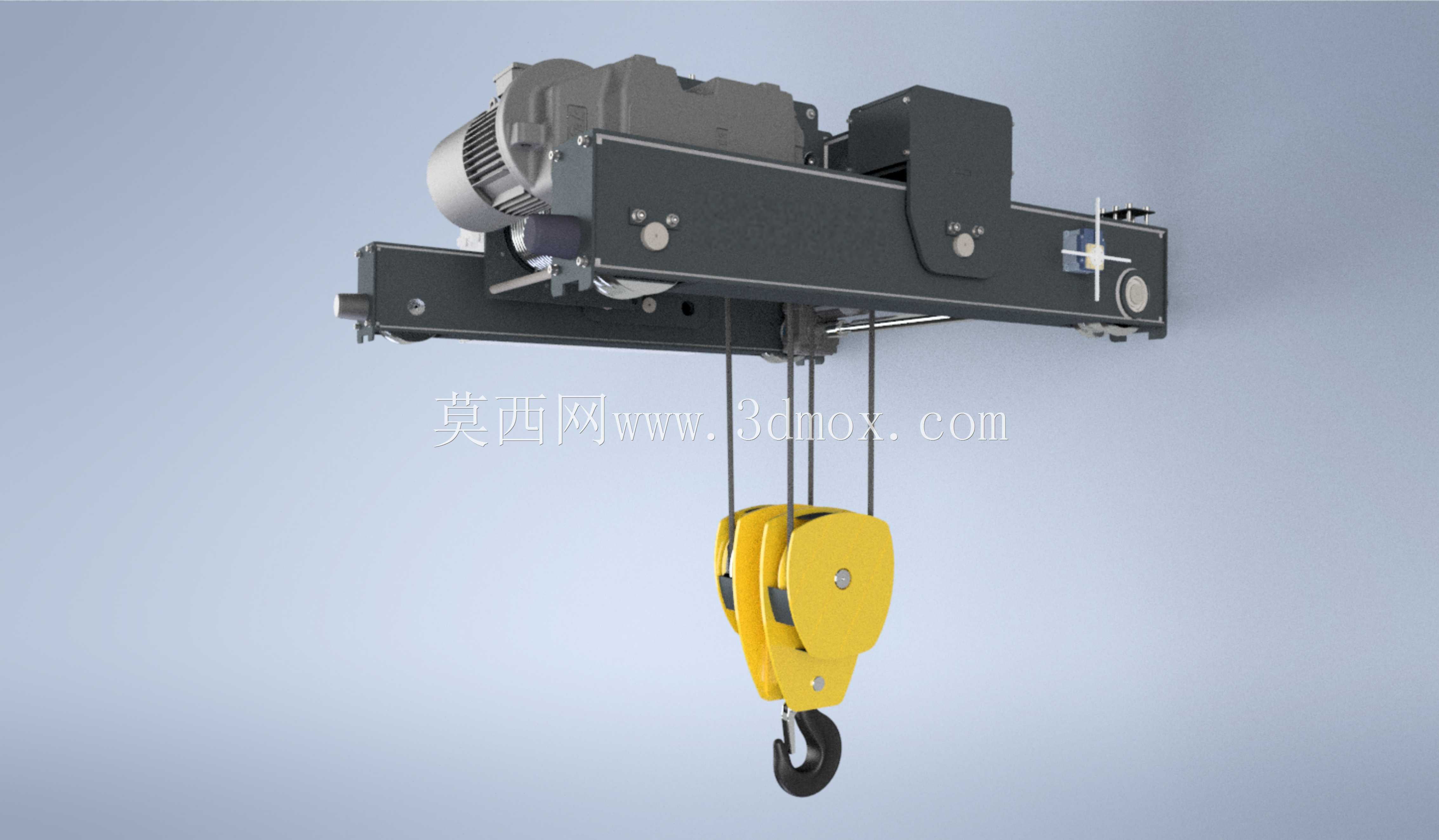

　　吊钩滑轮组采用动滑轮倍率设计，十吨额定载荷下采用4倍率的钢丝绳缠绕方案，单根钢丝绳承受的拉力仅为额定载荷的四分之一，有效降低钢丝绳、卷筒、减速机构的受力负载，吊钩钩头采用锻造合金钢材质加工，配备安全锁扣防止吊索具意外滑脱，滑轮组外侧设置黄黑警示条纹的防护壳体，既可以避免作业中异物卷入滑轮组，也能通过高对比度的警示色提醒现场作业人员注意吊装区域安全。电气控制箱采用密封式壳体设计，安装在葫芦主体的侧方位置，内部集成起升接触器、过载保护模块、限位信号处理单元，所有接线端口采用防水防尘的航空插头连接，方便后期维护时的线路拆装，控制箱壳体预留有散热筋结构，能在连续作业时将内部电器元件产生的热量及时散出，避免高温造成的元件老化失效。

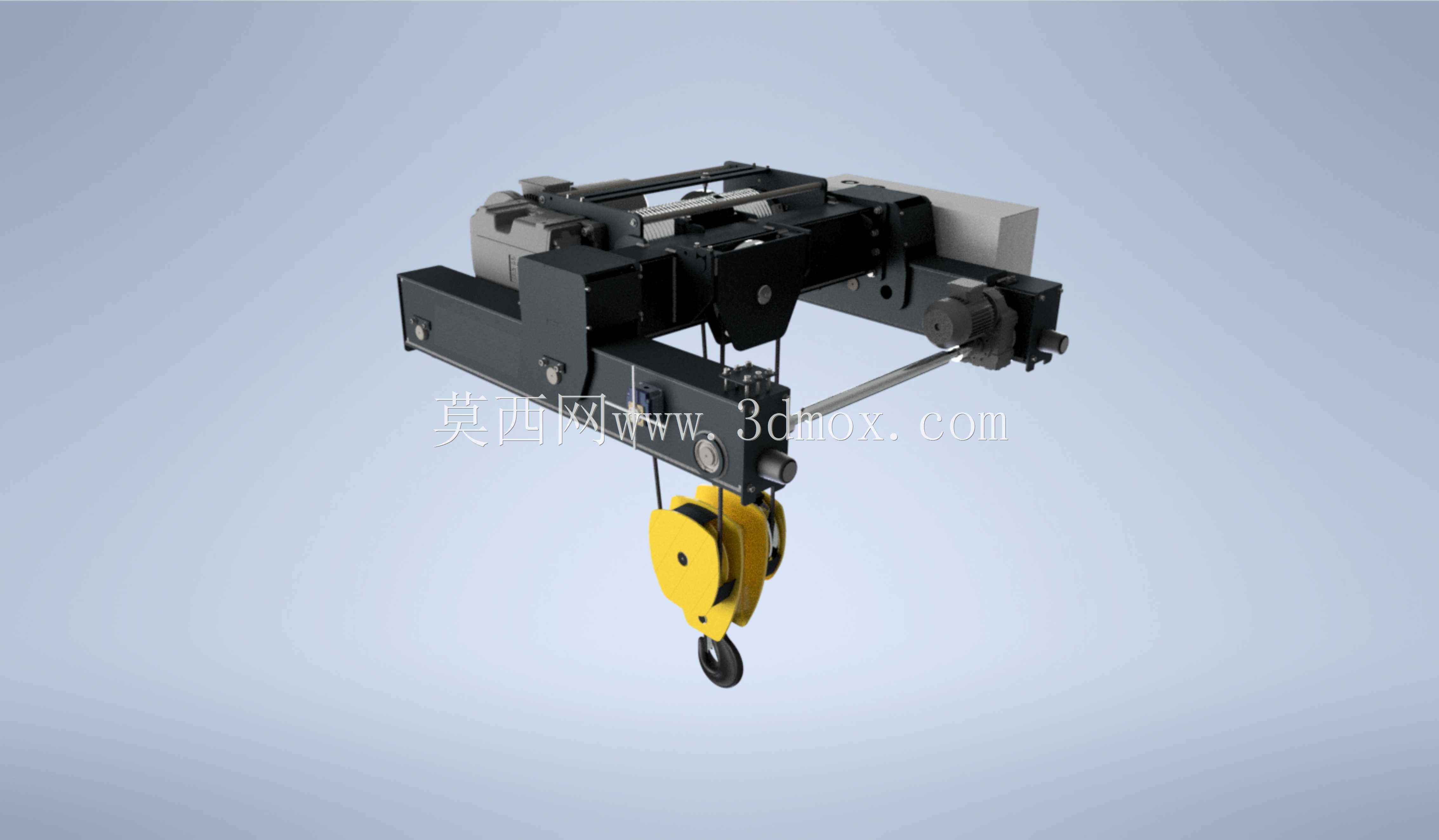

　　从安装边界来看，该葫芦的运行小车采用可调式轮距设计，能适配不同宽度的起重机主梁轨道，安装时仅需要调整两侧车轮的间距即可完成与主梁的匹配，整机的最低点到吊钩下极限位置的距离经过优化设计，在相同厂房高度下能获得更大的有效起升高度，葫芦主体与运行小车的连接采用铰接式结构，能抵消主梁安装时的小幅形位公差，避免运行过程中出现卡轨问题。在实际作业过程中，该葫芦可配套有线手柄或无线遥控装置实现操作，起升速度采用双速设计，重载时采用低速档位保证吊装对位精度，空载时可切换高速档位提升作业效率，起升机构内置的过载检测装置能在负载超过额定值的1.1倍时自动切断起升回路，避免超载作业对设备结构造成不可逆损伤。设计过程中对所有受力部件均进行了有限元受力校核，卷筒轴、吊钩横梁、小车架等核心承载部件的安全系数均满足重型起重设备的设计规范，焊接结构件均采用去应力退火处理，避免长期负载下出现焊接变形，所有外露的金属部件表面均经过抛丸除锈后喷涂环氧防锈漆与面漆，能适应车间内的潮湿、多粉尘环境，延长设备的整体使用寿命。这类起重葫芦的结构设计充分考虑了后期维护的便捷性，减速箱的注油口、排油口均设置在便于操作的位置，电机的制动间隙调整不需要拆解整机即可完成，钢丝绳的更换作业也可通过卷筒侧方的预留窗口快速完成，大幅降低设备运维的时间成本。
