6.35转10mm孔径梅花型柔性联轴器结构

这款梅花型柔性联轴器，是传动系统里用来补偿两轴安装偏差、缓冲传动振动的常用连接件，日常在小型自动化输送线、桌面级数控设备、步进电机驱动的进给机构、小型包装设备的动力传递环节都能见到它的身影，很多做小型非标设备的工程师在做电机与负载轴对接时，都会优先考虑这类结构，原因无他，安装便捷、补偿量适中、维护成本低，完全能满足中小扭矩传动场景的使用需求。

从实际使用的角度看，这类联轴器的核心作用，是在两根轴无法做到绝对同轴的安装场景下，既完成扭矩的可靠传递，又能通过中间的弹性体吸收传动过程中的冲击振动，避免电机轴或者负载轴因为刚性对接产生的附加弯矩，长期运行下出现轴疲劳断裂、轴承过早磨损的问题。很多刚入行的结构工程师做轴系对接时容易忽略安装偏差的影响，直接选用刚性联轴器，最后设备跑起来出现异响、电机发热、轴承频繁损坏的问题，换成这类梅花柔性联轴器就能很大程度缓解这类问题。

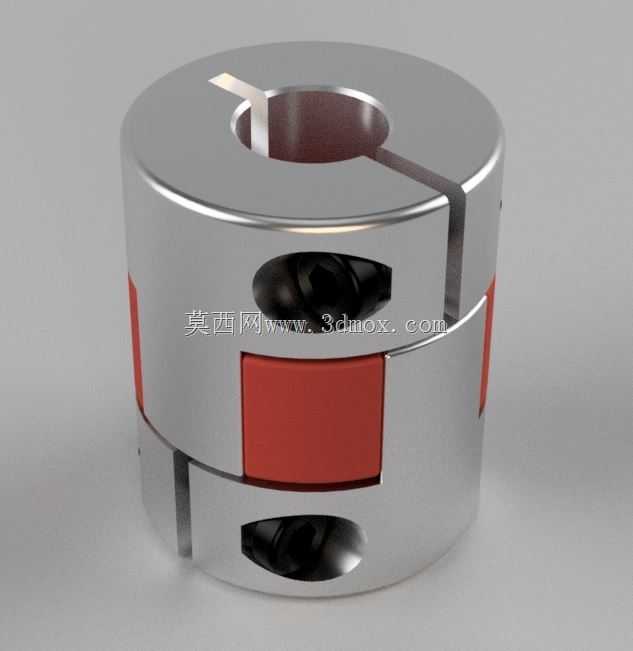

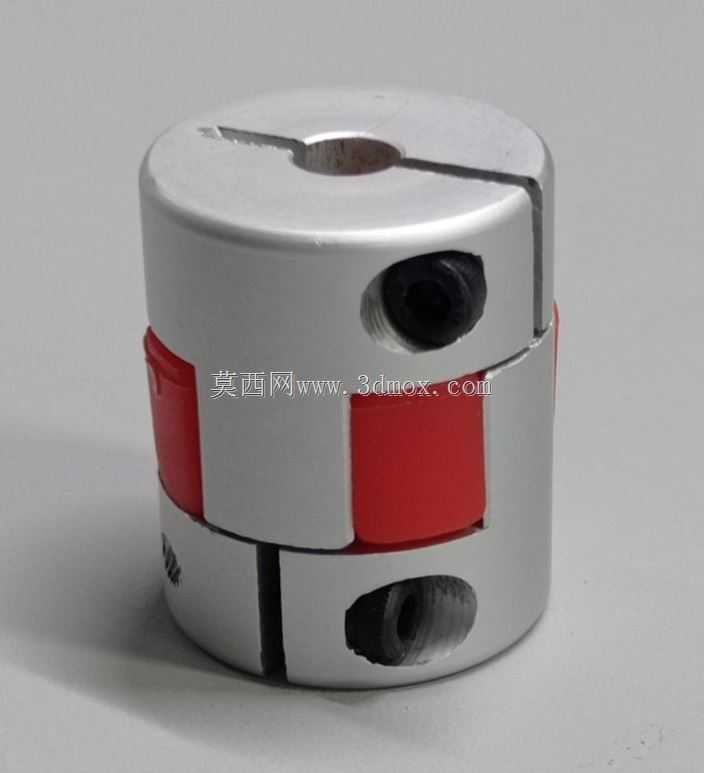

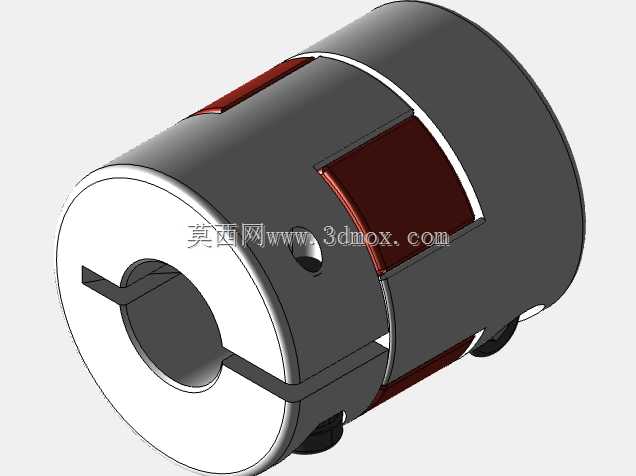

这款联轴器的外形为圆柱式夹紧结构，整体外径25mm，总长度30mm，两端的轴孔分别适配6.35mm与10mm直径的轴，这个尺寸规格刚好对应常用的42、57系列步进电机的输出轴径，以及常见的小型滚珠丝杆、同步轮轴的安装尺寸，安装边界非常清晰，做结构布局时，只需要预留出直径27mm、长度32mm的安装空间即可，不需要额外预留太大的避让位置，对紧凑型设备的结构设计非常友好。两端的夹紧结构采用开口式锁紧设计，通过侧面的内六角螺丝拧紧产生抱紧力，不需要在轴上加工键槽，光轴就能实现可靠锁紧，安装时不需要做复杂的轴加工，只需要将两端轴插入对应孔位，拧紧锁紧螺丝就能完成安装，对现场装配的工人技术要求不高，也方便后期设备维护时的拆装更换。

设计层面上，这款联轴器的金属本体一般采用铝合金加工而成，重量轻、转动惯量小，非常适合高速启停的传动场景，不会因为自身惯量过大给电机带来额外的负载。中间的红色弹性体为聚氨酯材质，邵氏硬度适中，既能传递足够的扭矩，又能补偿两轴之间的径向偏差、角偏差以及轴向窜动，一般来说这个规格的联轴器可以允许0.2mm左右的径向偏差、1度以内的角偏差，以及正负0.5mm的轴向窜动，完全能覆盖普通机加工件的安装公差范围，不需要装配时反复调整同轴度到极高的精度，能有效缩短设备的装配调试周期。弹性体采用梅花瓣式的结构，和两端金属本体的凸爪完全啮合，传动时没有回程间隙，正反转切换时不会有传动空程，这一点对需要精准定位的数控进给、点位输送场景非常重要，不会因为联轴器的间隙影响设备的定位精度。

在选型应用时，需要注意这款联轴器的额定扭矩范围，它更适合传递中小扭矩，一般用在10N·m以内的传动场景，如果是大扭矩的重载传动就不适用了。另外安装时要注意锁紧螺丝的拧紧力矩，不要过度拧紧导致本体开口处出现变形，影响抱紧力，也不要拧得过松导致轴打滑。日常维护时只需要定期检查弹性体的磨损情况，如果发现弹性体出现开裂、压溃的情况，及时更换同规格的弹性体即可，不需要更换整个联轴器，维护成本很低。很多做小型自动化设备的企业都会常备几个这个规格的联轴器，用来替换设备上损坏的传动件，通用性很强，不管是电机接丝杆、电机接同步轮、还是电机接减速机输入轴，只要轴径匹配、扭矩在额定范围内，都能使用。
