多联动隐蔽式金属承重铰链结构设计

这款多联动铰链的结构设计，核心瞄准小安装空间下的大角度开合需求，在各类需要隐蔽安装的柜体、设备舱门、折叠工装结构中都能适配。从实际工程应用来看，很多工业设备的检修舱门、嵌入式柜体的翻板、狭小空间内的活动连接部位，传统明装铰链不仅外露影响外观，还容易因为安装空间不足出现开合干涉，这款多连杆联动的结构刚好能解决这类痛点。

从功能特性上看，整个铰链采用多组销轴串联连杆的结构，运动过程中各连杆通过销轴传递力矩，开合全程没有卡顿死点，能实现接近180度的平稳开合，运动轨迹经过反复校核，不会和安装面、门板边缘产生剐蹭干涉。和普通单轴铰链不同，多联动的结构可以让门板在开合过程中产生一定的位移量，刚好适配那些需要门板开启后完全避让开口、不占用舱内空间的场景，比如嵌入式电气柜的检修门、精密设备的防护舱盖，安装后不会因为铰链突出影响内部元器件的布局。

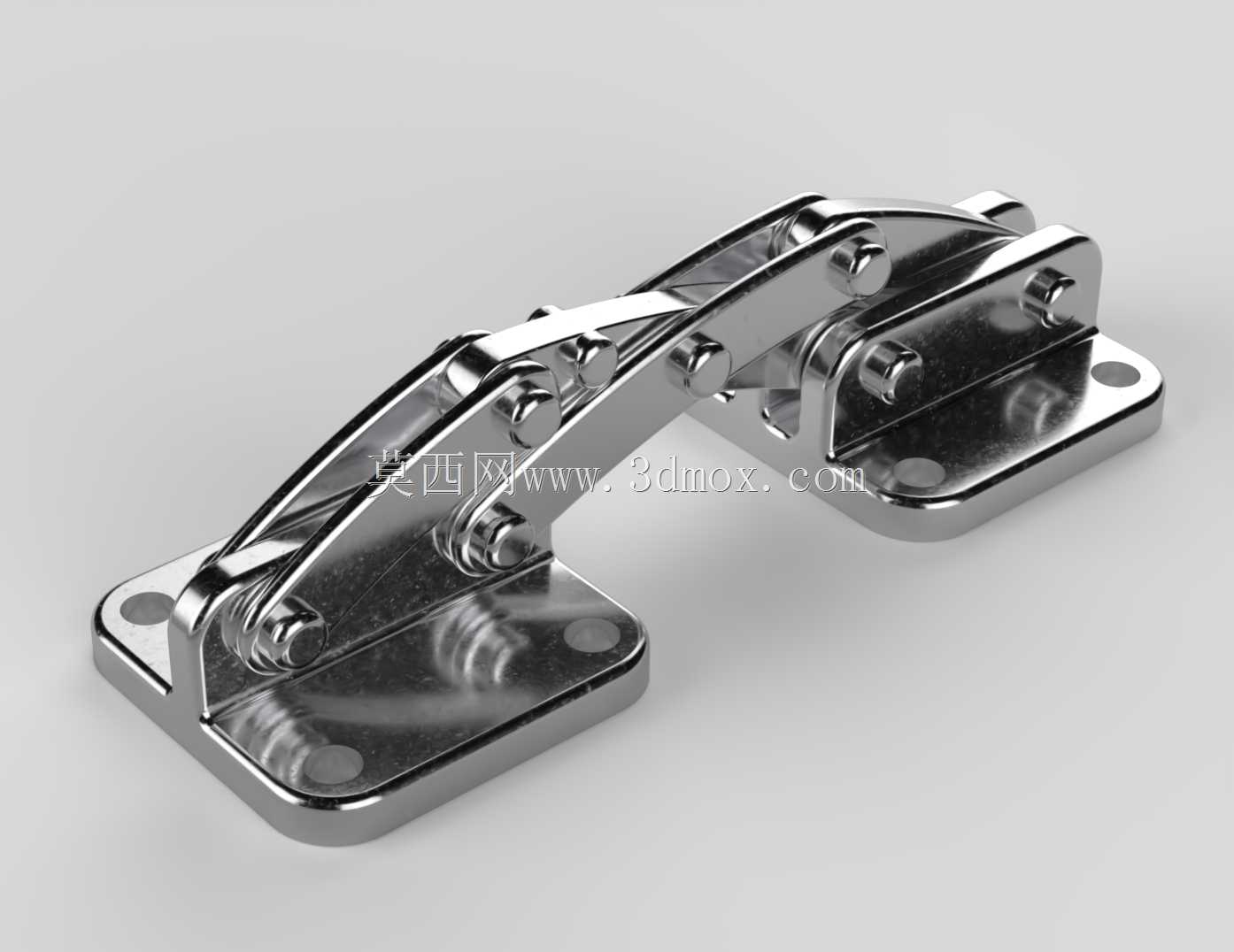

设计思路上，整个铰链的两个安装底座都采用平板式结构，底座上预留了沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出表面刮蹭连接件。所有连杆的铰接位置都采用同轴度公差严格控制的销轴连接，销轴两端做铆压处理，既保证连杆转动灵活，又不会出现松脱散件的问题。整体采用金属材质，表面做抛光镀铬处理，既具备足够的结构强度，能承受一定重量的门板载荷，又有不错的防锈耐磨性能，适合在工业环境、普通室内环境下长期使用，不需要频繁维护更换。

从安装边界来看，两个安装底座的轮廓尺寸经过优化，不需要在安装面板上开挖深槽，只需要平整的安装面即可固定，对安装基材的厚度要求较低，即使是较薄的金属板材、复合板材也能牢固安装。开合过程中，铰链的所有活动部件都在两个安装底座之间的空间运动，不会向门板外侧或者柜体内部突出过多，安装完成后关闭门板，铰链可以完全隐藏在门板和柜体的缝隙之间，从外部看不到连接件，整体外观整洁。

在实际选型适配时，需要注意根据门板的重量选择对应载荷等级的款式，这款铰链的连杆厚度和销轴直径都经过强度校核，常规尺寸下可以满足中小型舱门、翻板的承重需求，如果是重型门板则需要加大各部件的尺寸参数。安装时要保证两个底座的安装面平行度在公差范围内，避免因为安装错位导致连杆运动卡滞，加快销轴和连杆孔的磨损。运动过程中，各连杆的受力经过均匀分配，不会出现单一部件应力集中的问题，长期反复开合也不容易出现金属疲劳断裂的情况，使用寿命比普通单轴铰链更长。

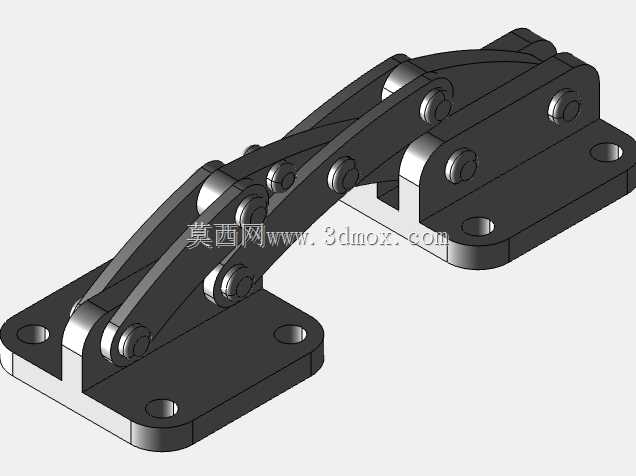

不同于普通合页只能实现简单的绕轴转动，这款多联动铰链的运动轨迹可以根据实际需求调整连杆的长度比例，实现不同的开合路径，比如有些场景需要门板开启时先向外平移一段距离再转动，避免门板边缘和柜体边框碰撞，只需要调整对应连杆的孔位距离就能实现，结构拓展性很强。在三维建模过程中，所有铰接位置都做了间隙配合的仿真验证，模拟实际装配后的运动状态，确保各部件之间没有干涉，转动阻力均匀，不会出现松紧不一的情况。表面处理的镀层厚度也经过考量，既不会因为镀层过厚导致配合间隙变小转动卡滞，也不会因为镀层过薄容易生锈腐蚀，适应不同的使用环境。
