大众VW T2拖挂房车车顶天窗结构设计

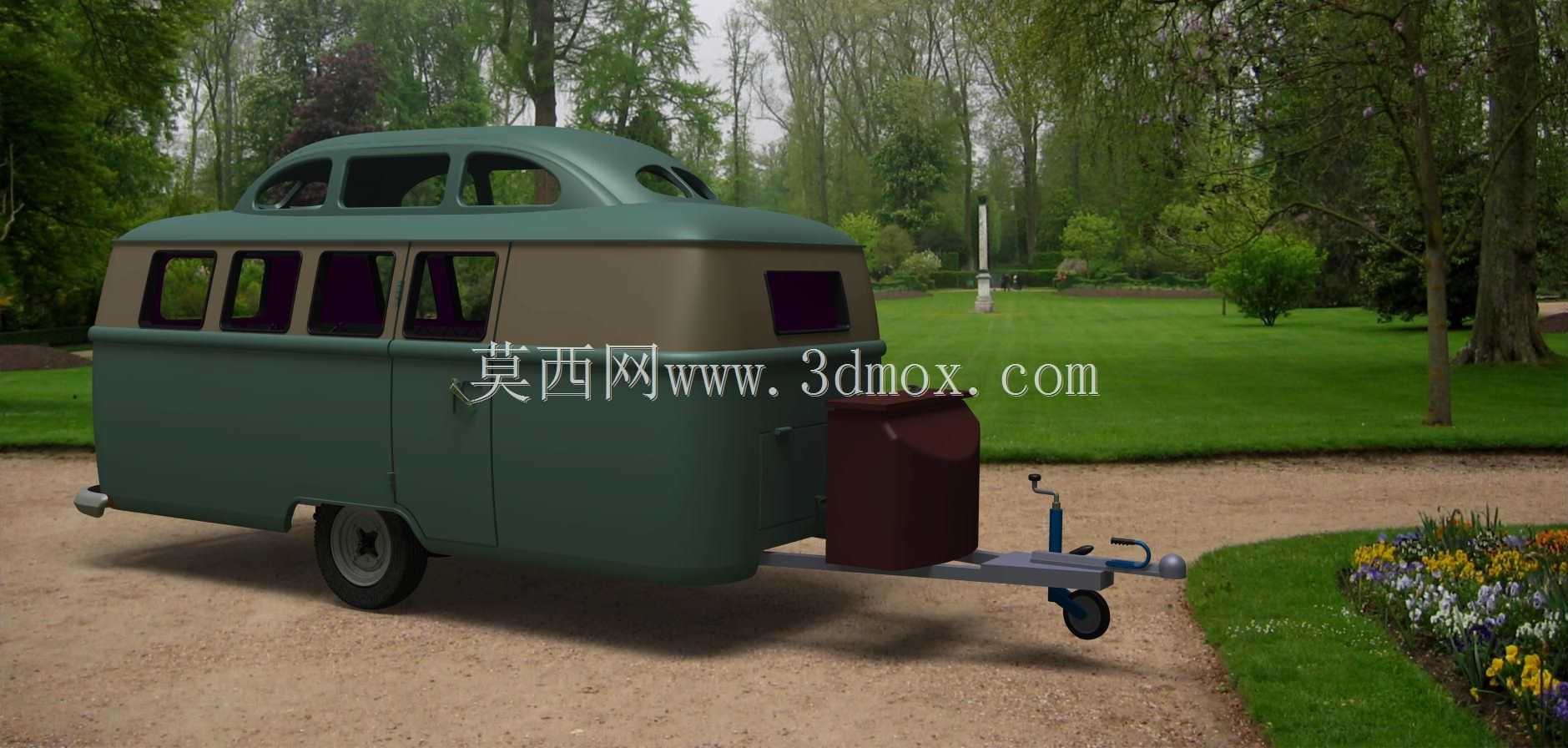

该结构针对3600mm轴距规格的大众VW T2风格拖挂旅居车开发，核心适配复古风格拖挂房车的车顶加装需求，解决传统平顶拖挂车内垂直空间不足、采光通风条件差的实际使用痛点。在户外露营场景中，拖挂房车的内部净高直接决定旅居舒适度，常规平顶T2拖挂车内中部净高普遍不足1.8米，成年乘员站立活动时易产生压抑感，加装带凸起结构的车顶后，可将车内对应区域的垂直净空提升220-260mm，同时集成的甲壳虫造型曲面天窗，可在不破坏整车复古外观协调性的前提下，为车内卧区或起居区提供额外的自然采光面，开启状态下可形成空气对流通道，快速排出车内积聚的热空气，降低夏季驻车时的车内温度。

设计阶段优先考虑与原车车顶的安装适配性，车顶主体采用与原车弧度完全匹配的贴合曲面，底部安装法兰边预留12mm宽的密封胶打胶槽，同时预设8处M6螺栓安装点位，点位分布完全对齐原车车顶的加强筋位置，避免安装时在车顶蒙皮非加强区域开孔导致的应力变形、漏水隐患。天窗部分采用三段式曲面过渡造型，整体轮廓参考经典甲壳虫车型的车顶弧线做等比例缩放，曲面曲率经过多次调整，既保证外观上的复古辨识度，又避免凸起过高导致行车时风阻系数大幅上升，经风阻模拟验证，加装该结构后整车高速行驶风阻系数仅提升0.03，不会对拖挂行驶的燃油经济性造成明显影响。

结构细节上，车顶主体采用中空夹层设计，内层预留20mm厚度的保温层填充空间，可适配聚氨酯发泡保温材料填充，减少驻车时车内外的热量传递，避免冬季车内热量过快流失、夏季车顶暴晒导致车内温度骤升。天窗部分采用分体式装配结构，透明窗体与车顶框架之间预留5mm的密封胶条安装槽，可适配三元乙丙橡胶密封胶条，配合多点式锁扣结构，保证雨天行车或驻车时的密封防水性能，窗体开启角度支持0-35度无级限位，可根据不同天气条件调整通风量，同时窗体边缘预设纱窗安装卡槽，用户可自行加装防蚊纱窗，适配夏季户外露营的使用需求。

安装边界方面，该结构整体长度为1820mm，最大宽度为1260mm，凸起最高点距离原车车顶平面的高度为320mm，安装后整车总高度不超过2.4米，符合国内大部分道路的限高要求，同时不会超出拖挂车原车的宽度边界，无需额外办理车辆变更手续即可完成加装。结构重量控制在17.5kg，采用玻璃钢材质成型时不会对原车车顶的承重结构造成额外负担，车顶表面预设的行李架安装点位可支持加装轻量化车顶行李框，承载不超过30kg的露营装备，进一步拓展拖挂房车的户外装载能力。

在实际应用场景中，该结构除了适配3600mm规格的VW T2风格拖挂房车外，也可通过调整底部法兰边的弧度，适配同系列不同轴距的拖挂车型，曲面造型的通用性较强，无需大幅修改模具即可完成适配调整。设计过程中充分考虑了后期维护的便利性，天窗窗体采用快拆结构，仅需拆卸4颗固定螺栓即可完成窗体更换，密封胶条采用通用卡接式结构，老化后可直接更换市售同规格胶条，无需定制专用配件，降低用户后期的使用维护成本。针对露营场景的特殊需求，车顶内部还预设了12V照明线路的走线槽，用户可在天窗周边加装LED氛围灯或阅读灯，无需额外在车顶蒙皮上开孔走线，避免破坏原车的密封结构。
