管式车架单人越野全地形车结构设计

这款管架结构的单人越野载具，核心定位是非铺装路面的短途通行、户外越野休闲以及复杂地形的作业通勤，区别于常规量产乘用车辆，它没有覆盖式的车身外板，全部采用空间钢管焊接形成承载框架，从结构根源上就优先保障复杂冲击工况下的结构强度，同时把整备质量控制在较低区间，更适合泥泞、沙地、碎石坡等低附着、大起伏的非道路场景使用。

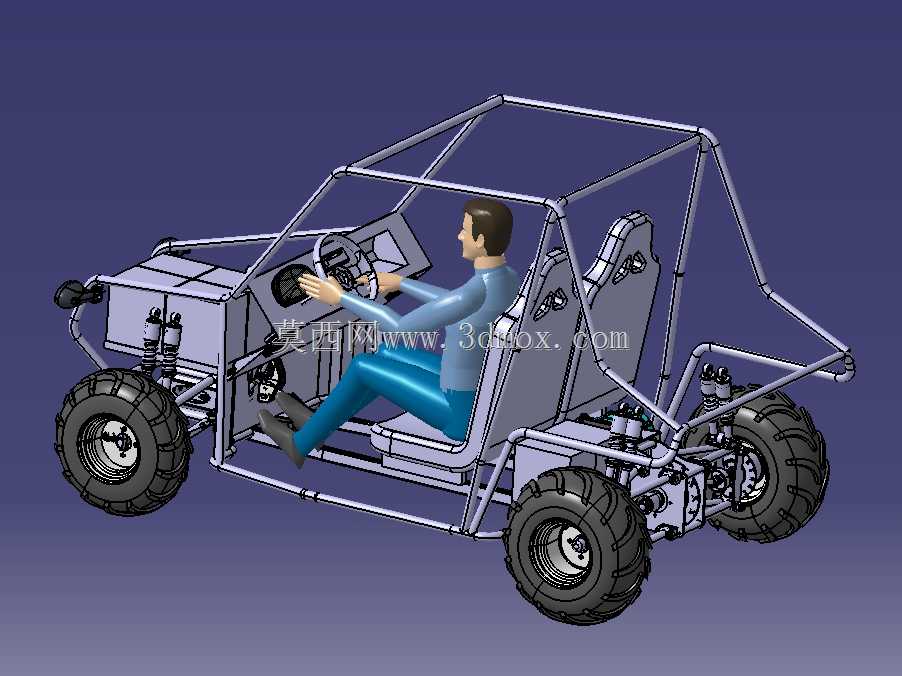

从实际使用场景出发，这类管架越野车不需要考虑城市道路的法规适配、风阻优化或者内饰舒适性配置，所有结构设计都围绕地形通过性、冲击耐受度、维修便捷性三个核心目标展开。首先看车架部分，整个乘员舱的防滚架采用闭环钢管结构，从车头前部的动力安装位一直延伸到车尾后悬架安装点，侧面设置了横向加强横梁，既可以固定座椅、转向机构，也能在车辆发生侧翻时形成完整的受力传力路径，避免框架变形侵入乘员生存空间。车架的钢管管径和壁厚选择，是按照非道路车辆连续跳跃冲击的动载荷系数计算的，在轮边冲击点、悬架固定座的位置都额外焊接了加强筋板，避免应力集中导致的焊缝开裂。

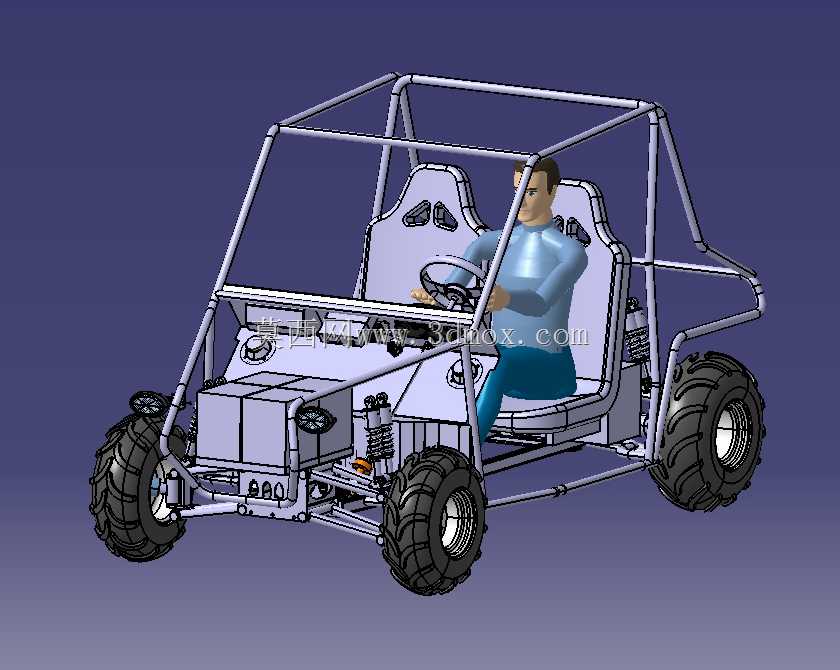

行走机构部分，四个车轮都采用了大颗粒越野轮胎，胎块高度和花纹间隙专门针对松软路面的抓附需求设计，能够在泥地、沙地环境下快速排出胎面夹杂的土石，持续保持抓地力。悬架系统采用长行程独立悬架结构，上下摆臂的铰接点位置经过反复校核，保证车轮在上下跳动全行程内，轮距、倾角的参数变化都控制在合理区间，避免大冲击下车轮定位参数突变导致的操控失控。减震器采用双向阻尼结构，既可以吸收路面传来的高频小幅振动，也能在车辆腾空落地时提供足够的阻尼支撑，避免悬架击穿。

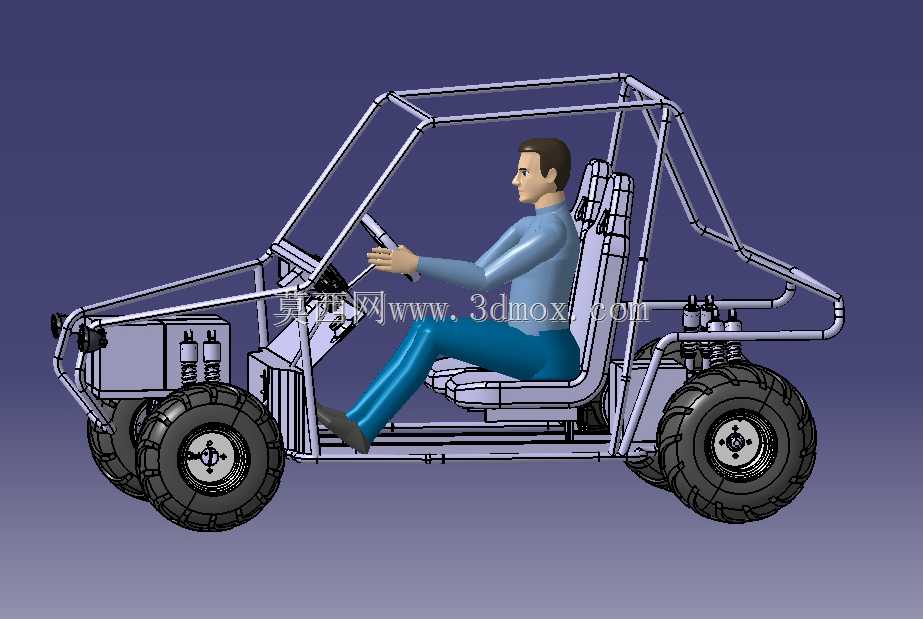

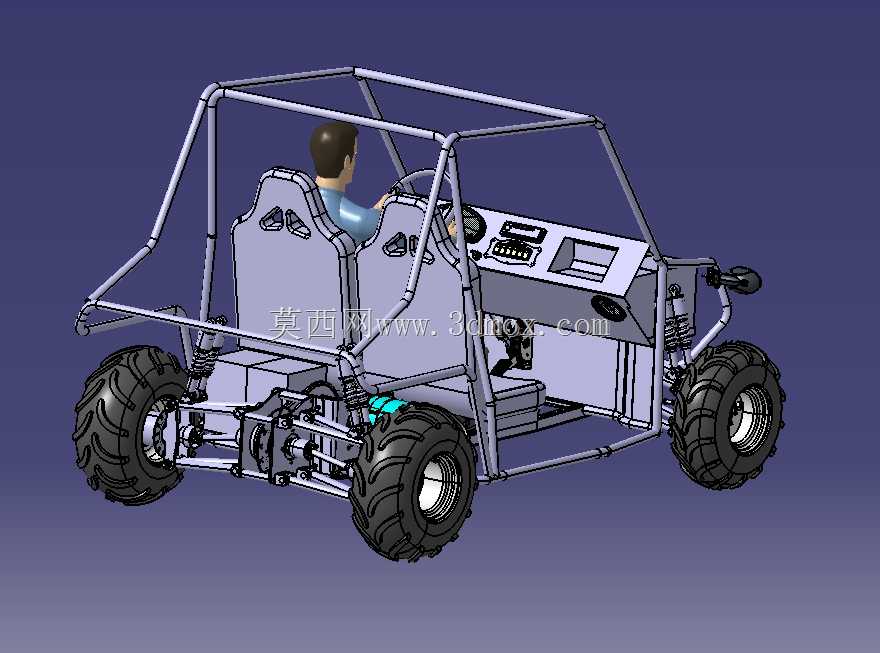

乘员操作区域的布局完全按照单人驾驶的人机工程设计，转向柱的倾角、座椅的前后位置、踏板的安装高度，都参考了百分位人体模型的坐姿数据，驾驶员坐入后双手握持方向盘、双脚操作踏板的姿态处于自然放松状态，长时间在颠簸路面驾驶也不容易产生疲劳。座椅采用半包式结构，侧面有足够的支撑，在车辆侧倾时可以给驾驶员提供足够的侧向支撑，避免身体大幅偏移影响操作。动力单元布置在乘员舱后方的车架尾部，这样的布局可以让整车前后轴荷分配更接近50:50，在爬坡、飞跃时更容易控制车身姿态，同时后置动力的布局也能避开前轮行驶时卷起的泥水，减少动力系统的密封压力，日常维护时不需要拆卸前部覆盖件，直接从车尾就可以完成动力系统的检修保养。

从安装边界和尺寸控制来看，整车的轮距、轴距都经过优化，既保证了高速行驶时的横向稳定性，也能在狭窄的林间小道、山地便道上灵活转向，最小转弯半径比同排量的量产越野车小很多。车架上预留了通用的改装安装孔位，可以根据使用需求加装前防撞杠、后置物架、灯光系统等附加部件，不需要额外在主车架上钻孔破坏原有结构强度。所有的线束、管路都沿着车架钢管的内侧布置，用管卡固定，避免越野过程中被飞石击打或者被树枝剐蹭损坏，管路的走向都预留了足够的活动余量，在悬架跳动、车架发生小幅弹性变形时不会拉扯管路导致泄漏或者断路。

在结构细节设计上，转向系统采用齿轮齿条结构，转向虚位控制在合理范围，既可以过滤路面传来的反向冲击打手，也能保证驾驶员对车轮方向的精准控制。制动系统采用四轮独立液压制动，每个车轮都配备单独的制动分泵，制动力分配根据前后轴荷变化做了匹配，在松软路面制动时不会出现后轮先抱死导致的侧滑。油箱布置在车架中部的低位置，降低整车重心，同时被两侧的钢管框架保护，即使发生侧面碰撞或者托底，也不容易出现油箱破损漏油的风险。整个车架的焊接工艺采用满焊处理，所有焊缝都做了打磨去应力处理，焊接完成后整体做抛丸除锈再做表面喷涂，能够适应户外潮湿、泥水腐蚀的使用环境，延长结构使用寿命。
