小型电子设备用铝制屏蔽外壳结构

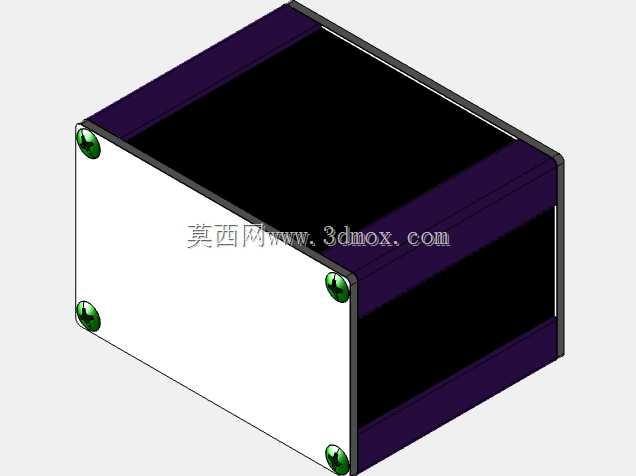

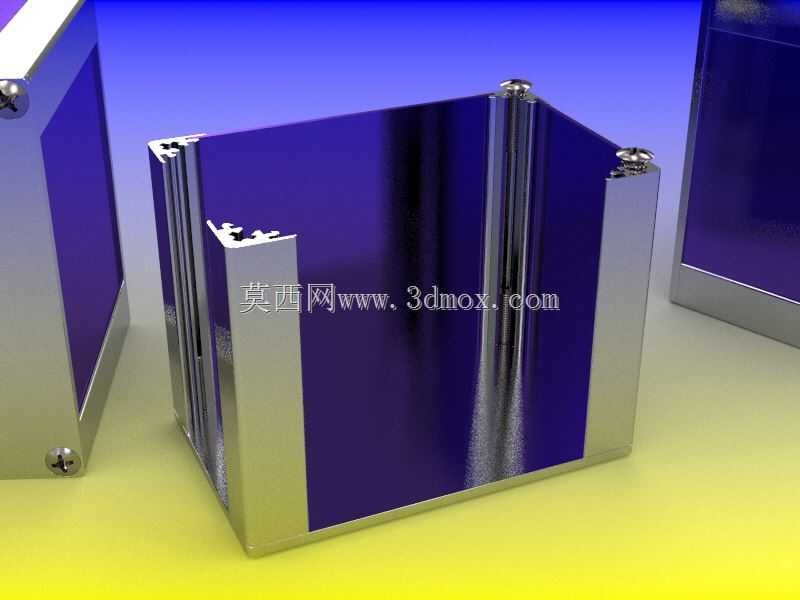

　　这款小型铝制外壳主要面向小功率电源类PCB板的封装防护需求，在消费类电子、小型工控模块、低压信号变送单元的板级防护场景中应用广泛，核心作用是为内置的小型电源变换电路、信号调理电路提供物理防护与电磁屏蔽，避免外界粉尘、潮气侵蚀电路焊点，同时阻隔外界电磁杂波对板上敏感信号的干扰，也能减少板上电路工作时向外辐射的电磁能量，满足民用电子设备的基础电磁兼容要求。从结构设计逻辑来看，这款外壳采用拼接式铝型材组合方案，四个侧边采用标准化的铝型材拉挤成型件，型材截面自带拼接卡槽与安装凸台，无需额外的角码连接件，相邻侧边通过卡槽直接咬合定位，配合端面的沉头螺丝完成整体框架的锁紧固定，相比一体铣削成型的外壳，这种拼接结构的材料利用率更高，加工工序更少，适合小批量多批次的生产需求，同时后期维护时只需拧下对应端面的螺丝，即可拆开侧边型材，直接更换内部的PCB板件，无需完全拆解整个外壳，大幅降低了现场维护的操作难度。

　　外壳的内壁预留了统一的PCB安装凸台，凸台高度经过精确计算，当PCB板顺着侧边型材的导向槽滑入到位后，板上的最高元器件与外壳内壁之间会保留1.2mm的安全间隙，避免元器件引脚与金属外壳接触造成短路，同时凸台上的安装孔位适配行业通用的M2自攻螺丝，无需额外攻丝即可完成PCB的固定，适配绝大多数尺寸在匹配范围内的小型电源板、信号变送板。在安装边界设计上，这款外壳的外部轮廓方正，四个边角做了0.8mm的倒角处理，避免安装过程中锐边划伤操作人员，外壳的底部预留了两个贯通的安装腰孔，腰孔的间距适配常见的DIN导轨安装卡扣与桌面式固定脚座，既可以通过卡扣直接卡装在标准电气柜的35mmDIN导轨上，也可以通过螺丝直接固定在设备内部的安装平板上，安装方式灵活，不需要额外定制转接件。

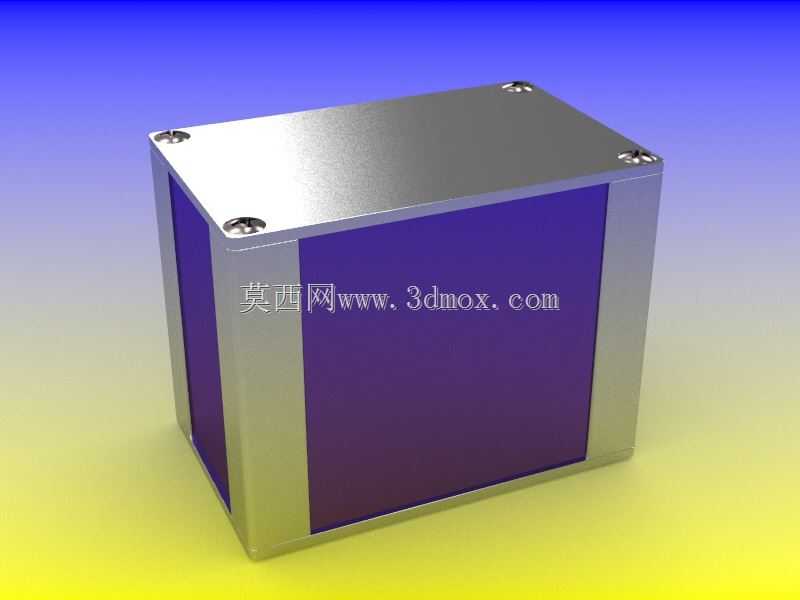

　　外壳的表面采用拉丝阳极氧化处理，氧化层厚度控制在8-12μm之间，既提升了铝型材表面的耐磨性能，避免日常拆装过程中表面产生划痕，也让外壳表面具备均匀的导电性能，配合端面的导电密封衬垫，可以实现连续的电磁屏蔽层，对30MHz-1GHz频段的电磁干扰屏蔽效能可达40dB以上，完全满足小型民用电子设备的电磁防护要求。在细节设计上，侧边型材的卡槽位置预留了0.1mm的装配公差，即使不同批次的铝型材存在轻微的尺寸偏差，也能顺利完成拼接，不会出现装配过紧无法组装或者过松产生缝隙的问题；端面的螺丝孔采用沉头设计，螺丝锁紧后头部完全沉入型材端面，不会突出外壳表面，避免影响外壳的安装贴合度；外壳的其中一个侧边预留了通用的出线缺口，缺口尺寸适配常见的DC电源插座、USB插座与接线端子，不需要用户后期自行开孔加工，拿到外壳后完成PCB装配即可直接投入使用。

　　这类小型铝外壳的设计核心是在有限的空间内平衡防护性能、装配效率与成本控制，相比塑料外壳，铝材质的散热性能更优异，板上电源模块工作时产生的热量可以通过铝型材外壳直接向外散发，不需要额外加装散热片即可满足小功率模块的散热需求，同时金属材质的抗老化性能更强，在工业现场的复杂温湿度环境下，不会出现塑料外壳常见的老化变脆、开裂等问题，使用寿命更长。在实际选型过程中，结构设计人员只需要确认内置PCB的长宽尺寸与最高元器件高度，即可匹配对应的外壳规格，不需要重新开模定制，大幅缩短了小型电子模块的开发周期，尤其适合样机试制与小批量量产的项目需求，能够有效降低产品的结构开发成本，缩短产品上市周期。
