立式USB B接口前面板适配PCBA组件

　　在工业控制机柜、测试仪器面板、外置数据采集设备的前置接口布局中，经常会遇到主板原生USB B接口位置与面板开孔不匹配、反复插拔导致主板接口焊盘脱落的问题，这类立式USB B适配PCBA就是为解决这类工程痛点设计的转接组件。该组件核心功能是将标准USB B型母座通过PCB转接引出，预留焊接接线孔位，可通过飞线或排线连接到主板对应USB信号引脚，无需改动原有主板的接口布局，就能实现前面板的USB B接口外置，适配各类需要前置方口USB的设备场景，比如工业相机的前置数据接口、老式打印机外置转接、编程器面板接口拓展等。

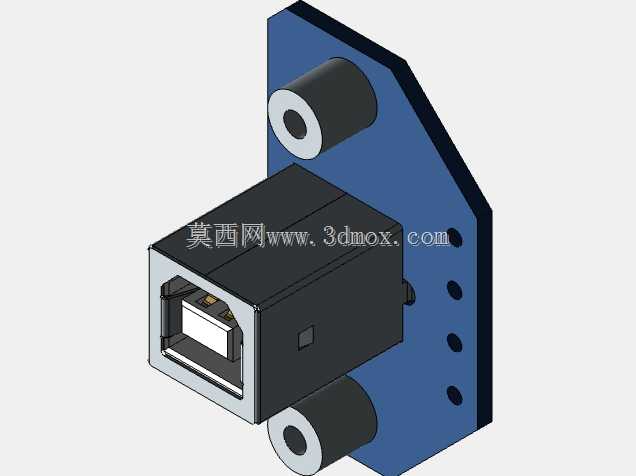

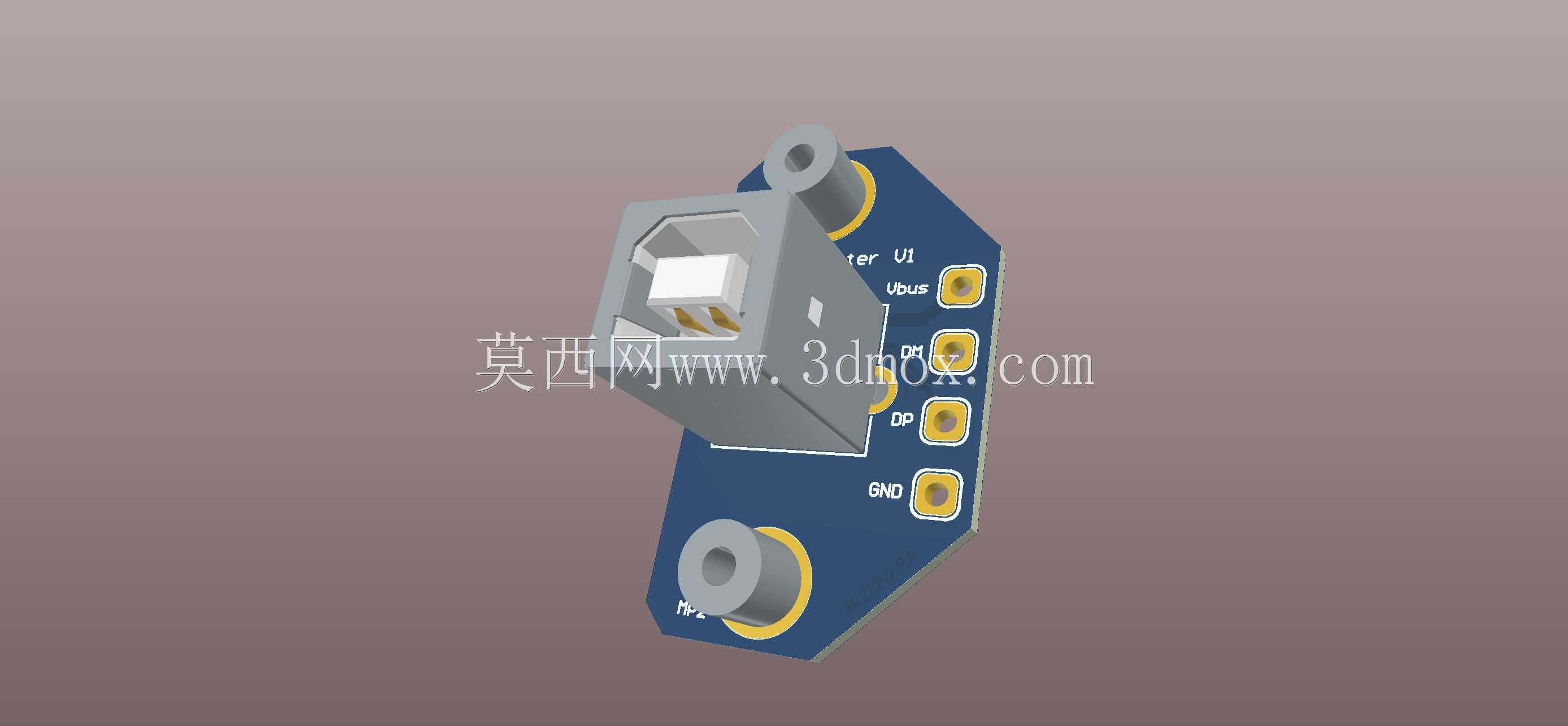

　　从结构设计来看，PCB板采用异形切边处理，整体轮廓适配标准面板安装位，板身两端预留了两个金属衬套加固的安装孔，安装孔内径适配M3规格的面板固定螺丝，衬套采用压接工艺固定在PCB上，避免反复拧动螺丝造成PCB基材开裂，安装孔中心距匹配通用的USB面板开孔尺寸，安装后接口端面与面板表面齐平，不会出现凸起或凹陷过大的问题，插拔USB线缆时受力直接传递到面板结构，不会拉扯PCB上的焊盘。

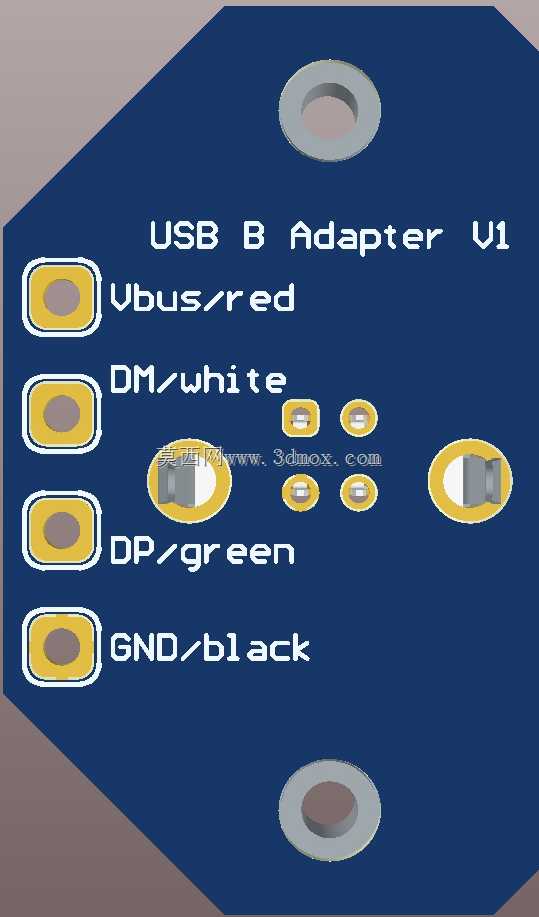

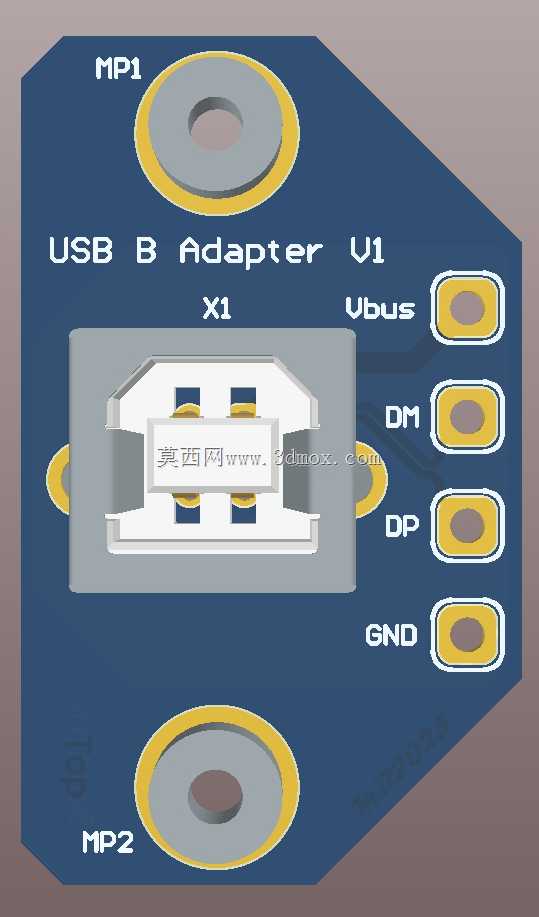

　　USB B母座采用90度立式弯针封装，焊接在PCB板的正面居中位置，母座金属外壳与PCB上的接地焊盘直接连通，焊接后可实现屏蔽层可靠接地，降低外部电磁干扰对USB信号传输的影响，母座的插拔寿命满足万次以上的工业级使用要求，针脚焊接处做了加宽焊盘处理，避免大力度插拔时针脚脱焊。PCB板上除了母座焊盘外，还引出了Vbus、D-、D+、GND四个核心信号引脚，每个引脚都对应独立的焊盘，焊盘做了沉金处理，方便用户根据实际接线需求焊接不同规格的导线，焊盘间距预留了足够的操作空间，即使是手工焊接也不会出现相邻焊盘连锡的问题，同时每个引脚旁都印有清晰的丝印标识，接线时无需对照原理图就能快速确认引脚定义，降低接线错误的概率。

　　设计时充分考虑了安装边界的兼容性，PCB板整体厚度采用1.6mm的标准FR4基材，安装后母座突出PCB板面的高度控制在13mm以内，适配面板内侧15mm以上的安装空间，不会和面板内侧的其他结构件产生干涉，PCB板的边缘做了圆角处理，安装时不会划伤操作人员的手，也不会刮伤内部的连接线材。在实际选型使用时，需要确认面板开孔尺寸匹配母座的外形尺寸，两个安装孔的中心距与PCB预留孔位一致，接线时注意电源引脚的正负极不要接反，屏蔽层要可靠连接到设备机壳地，才能保证信号传输的稳定性。这类转接PCBA相比直接在主板上飞线引出接口的方式，结构强度更高，接口定位更准确，后期维护更换也更方便，不需要拆出整个主板就能更换损坏的接口，大幅降低设备的维护成本，尤其适合小批量定制设备、老旧设备接口改造、测试治具接口拓展这类场景使用，不需要重新设计主板，只需要增加这块转接板就能快速实现前面板USB B接口的部署，缩短产品的开发周期。
