卧式罐体配套集成管路阀组结构设计

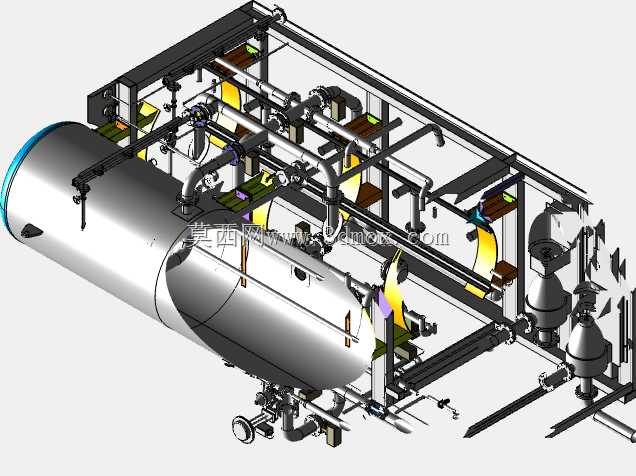

这套三维结构针对流体处理工况下的卧式承压罐体配套系统做了完整的集成化设计，从现场安装运维的实际需求出发，把罐体本体、工艺管路、支撑框架、阀组附件全部整合在同一撬装底座上，避免了现场散件拼装带来的定位偏差、管路应力集中等常见问题。在化工、食品饮料、制药等行业的流体处理工段，这类集成装置常被用作物料暂存、换热缓冲、气液分离的核心单元，相比现场分步安装的分体结构，撬装集成的形式能大幅缩短现场施工周期，减少现场焊接、配管的工作量，同时也能在厂内完成预装试压，降低现场调试的故障概率。

设计过程中首先确定了卧式罐体的安装基准，罐体采用鞍式支撑结构固定在撬装框架上，支撑位置经过应力校核，避开罐体的焊缝应力集中区，同时预留了罐体热胀冷缩的位移余量，避免运行过程中因温度变化产生的热应力拉裂管路或罐体焊缝。罐体侧面的管路布局按照工艺流向做了分层排布，主工艺管路沿罐体轴向布置在罐体上方的操作层，支管从主管路引出后沿支撑框架的立柱排布，所有阀件的操作手轮都朝向巡检通道一侧，操作高度控制在人体工程学合理区间，不需要登高或俯身就能完成阀门启闭操作，日常巡检时也能直观观察到所有管路接口的密封状态。

从安装边界来看，整套装置的底座采用型钢焊接框架结构，框架底部预留了标准的叉车孔位和地脚螺栓安装孔，既可以通过叉车完成厂内转运和现场就位，也能通过地脚螺栓与地面基础做刚性固定，抵消管路内流体流动产生的振动。装置的外接管路接口全部集中布置在撬体的同一侧，接口法兰采用统一的压力等级标准，现场对接时不需要额外调整管路走向，只需要匹配对应法兰就能完成管路连接，外接电气接口也做了集中排布，预留的接线端子位置避开了管路可能的泄漏点，防止流体泄漏时侵蚀电气元件。

功能设计上，罐体上设置了多组不同功能的接口，包括物料进出接口、放空接口、排污接口、仪表安装接口，不同接口的管径根据工艺流量做了匹配计算，避免管径过小造成的流阻过大，也不会因为管径过大造成材料浪费。管路上的阀组配置兼顾了正常生产、检修维护、应急处置的不同需求，在关键管路节点设置了切断阀，能在单一部件检修时隔离对应管段，不需要把整套装置内的物料全部排空，减少物料浪费和检修停机时间。支撑框架的设计除了承载罐体和管路的重量，还预留了仪表安装支架、操作平台的安装位，后期如果需要加装温度、压力、流量检测仪表，不需要额外在罐体或管路上焊接支架，直接利用预留的安装孔位就能固定，避免现场焊接破坏罐体和管路的防腐层。

管路排布时充分考虑了流体的流动特性，管路转弯处全部采用大曲率半径的弯头，减少流体转向时的阻力和对管壁的冲刷，容易产生积液的管段设置了一定的安装坡度，最低点设置排污口，停机检修时能把管内残留的物料完全排净，避免残留物料变质腐蚀管壁，也方便检修时的管路清理。罐体端部的人孔位置预留了足够的操作空间，检修人员打开人孔进入罐体内部作业时，不会被周边的管路或框架阻挡，人孔附近的框架上还预留了安全绳挂点，满足受限空间作业的安全要求。整套结构的所有部件都做了干涉检查，运动部件（比如阀门手轮的转动范围）和固定结构之间预留了足够的安全间隙，不会出现操作时手轮碰到框架或其他管路的情况，后期维护时拆卸任意一个阀件，都不需要拆除周边的其他部件，拆装路径上没有结构遮挡，能大幅降低后期维护的工作量。
