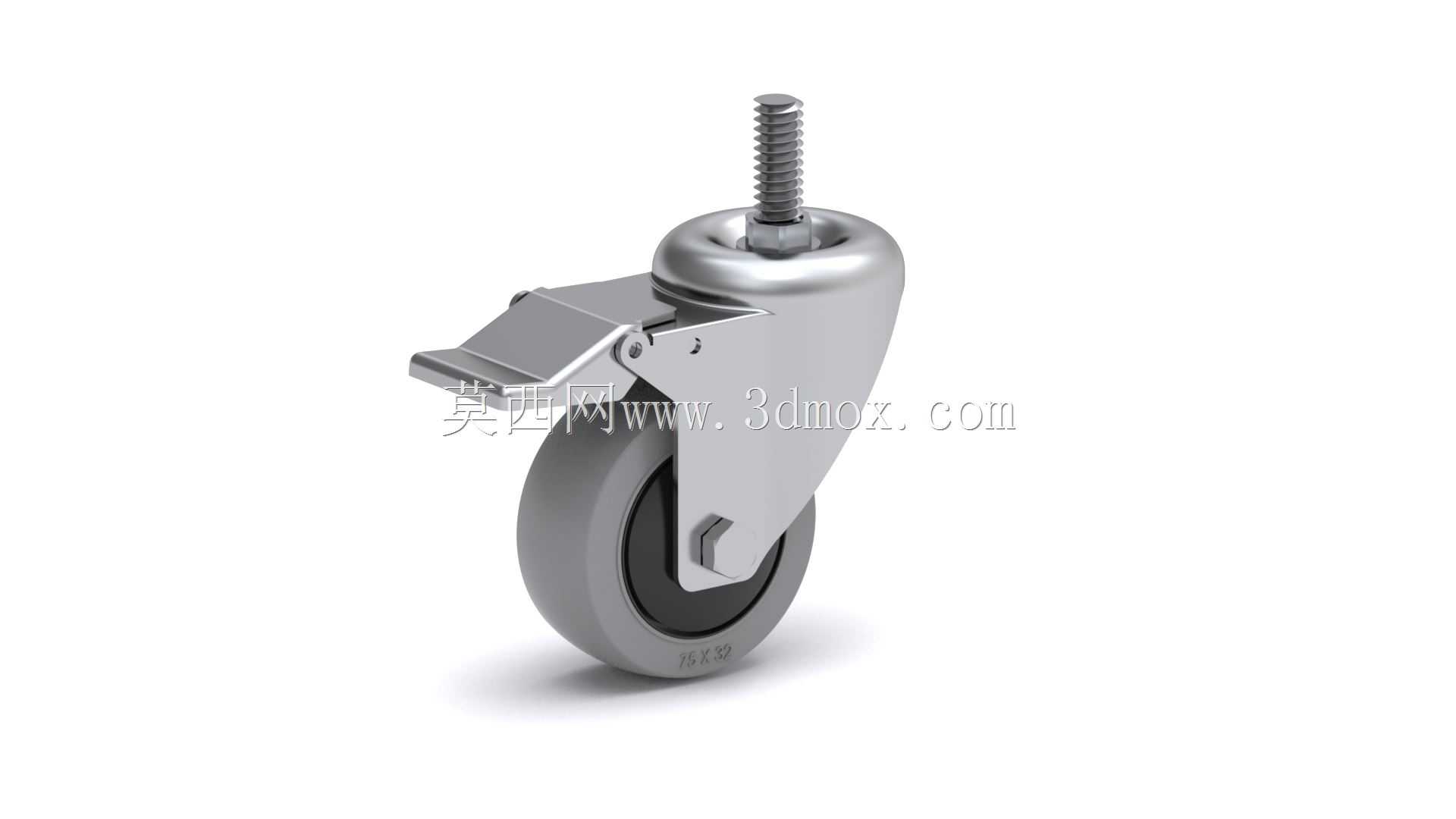

3英寸丝杆刹车万向工业脚轮结构

　　在各类工业生产场景中，物料转运、设备移位是日常运维与生产流转里无法避开的环节，小到车间内的工具推车、工位周转架，大到轻型自动化设备、可移动检测台架，都需要依靠脚轮来实现灵活的位置调整，而带刹车功能的丝杆安装脚轮，更是兼顾了移动灵活性与停靠稳定性的常用部件。这款3英寸规格的丝杆型刹车万向脚轮，在设计之初就瞄准了轻型移动载荷的使用需求，适配多数需要频繁移位又要求停靠时不发生滑移的设备场景。从结构设计来看，这款脚轮采用万向回转结构，支架部分采用一体冲压成型的金属壳体，回转部位做了铆压包边处理，既保证了转向时的顺滑度，又能避免日常使用中灰尘、碎屑进入回转间隙造成卡滞，延长部件的实际使用寿命。

　　顶部的安装丝杆采用英制1/2英寸规格的外螺纹设计，安装时只需要在设备底部的安装梁上预制对应规格的螺纹孔，或者配合螺母从安装板另一侧锁紧即可完成固定，相比平板安装型脚轮，这种丝杆安装方式不需要在安装面预留较大的平板贴合区域，对于安装空间局促、安装梁截面尺寸较小的设备框架来说适配性更强，安装作业的效率也更高。轮体部分采用3英寸直径的单轮设计，轮面材质选用硬度适中的耐磨橡塑材料，滚动时阻力较小，同时不会对环氧地坪、瓷砖地面等常见车间地面造成划伤，轮芯部位内嵌轴承，滚动过程中没有多余的旷量，推行时不会出现明显的晃动或异响。

　　侧边的刹车拨片采用金属冲压件，通过销轴与支架连接，当需要固定设备位置时，只需要用脚踩下拨片，刹车块就会同时抵紧轮面和万向回转结构，既阻止轮子自身滚动，又锁死万向转向功能，避免停靠时轮子转向偏移导致设备移位；需要移动时，用脚向上勾起拨片即可解除锁止，操作不需要弯腰手动操作，符合车间作业的操作习惯。从安装边界尺寸来看，这款脚轮的丝杆长度适配10mm以内厚度的安装板材，安装完成后整体高度处于常规轻型脚轮的尺寸区间，不会过多抬升设备的整体重心，保证设备停靠和移动时的稳定性；单轮的宽度控制在合理范围，转向时所需的回转半径较小，在狭窄的通道、工位间隙内也能灵活转向，不会因为回转空间不足出现卡滞。

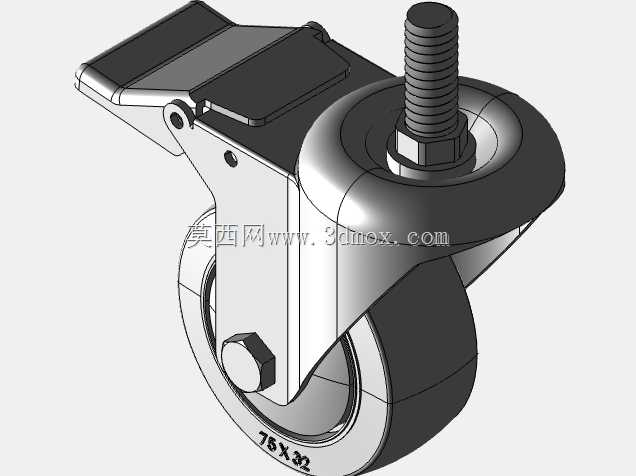

　　在实际选型应用中，这类脚轮通常四个为一组配套使用，根据单轮额定载荷搭配对应重量的设备或推车，既可以用在电子车间的防静电周转车上，也可以装配在小型实验设备、可移动工作台、商用展示架的底部，替代传统的固定支撑脚，让原本固定放置的设备具备灵活移位的能力，方便车间调整布局、设备维护时的位置转移。设计这类脚轮的三维结构时，需要重点关注几个配合部位的尺寸公差：一是丝杆与支架回转部位的同轴度，若同轴度偏差过大，安装后会出现轮子偏斜，导致滚动时走偏、磨损加快；二是刹车拨片的转动行程，要保证踩下后刹车块能紧密贴合轮面，松开后又不会与轮面发生摩擦干涉；三是轮体与支架两侧的间隙，既要预留足够的转动空间避免卡滞，又不能间隙过大导致轮体晃动。另外，支架的折弯角度也需要精准控制，保证轮体处于支架的中心位置，转向时不会与支架发生剐蹭。不同于重型脚轮需要考虑大载荷下的结构强度，这类轻型工业脚轮更注重操作的便捷性和转动的顺滑度，在材料厚度的选择上兼顾结构强度与整体重量，不会因为过度追求强度而导致整体重量过大，增加不必要的材料成本和安装负担。日常使用中，这类脚轮几乎不需要额外的维护，只需要定期清理缠绕在轮轴部位的线头、碎屑，就能保证长期顺滑使用，相比固定式支撑结构，带脚轮的移动设计能大幅降低设备移位时的人力成本，也能避免硬搬硬抬造成的设备磕碰、地面损伤。
