折叠式多功能组合钳具结构设计

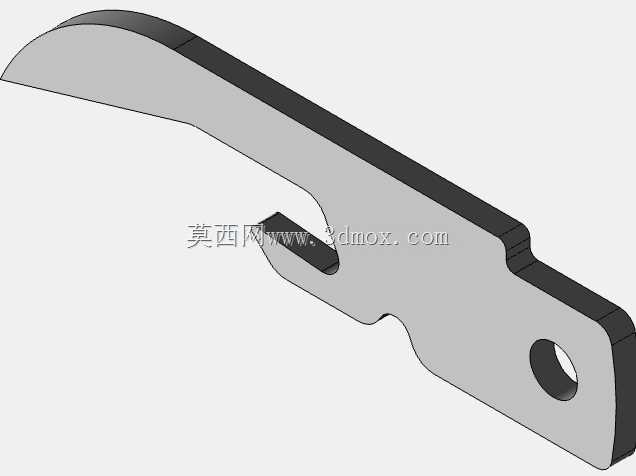

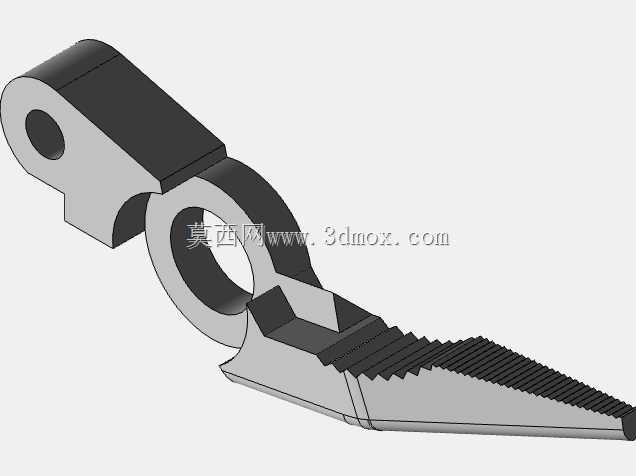

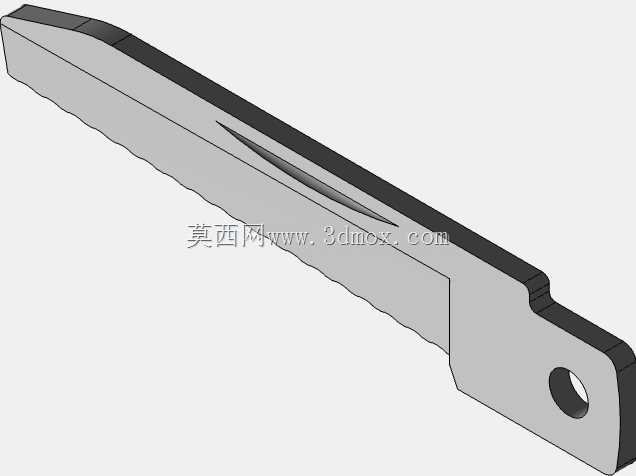

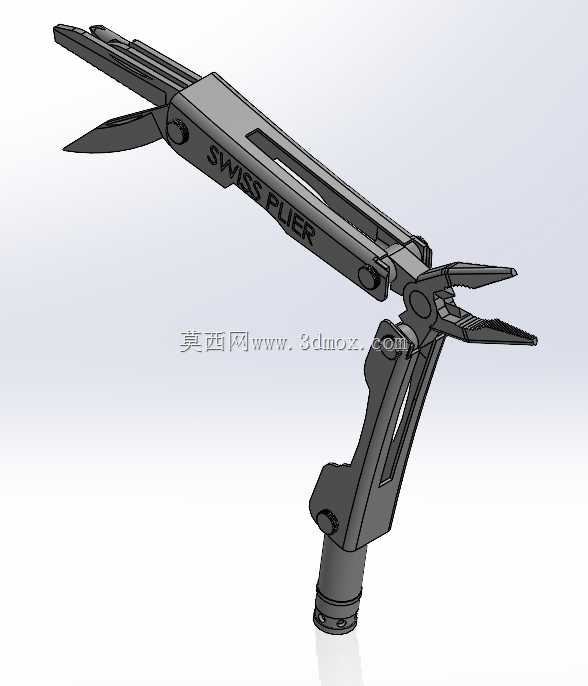

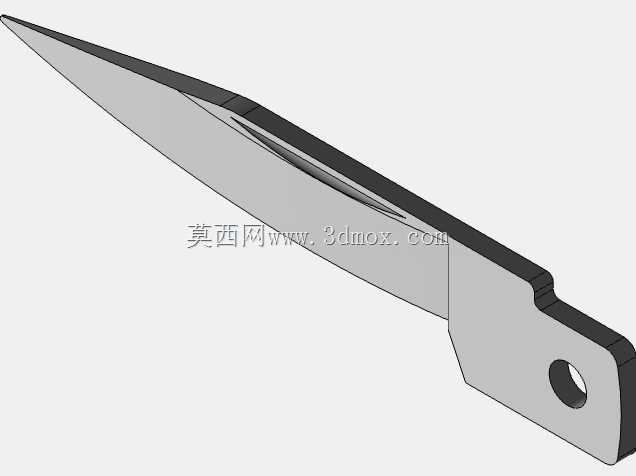

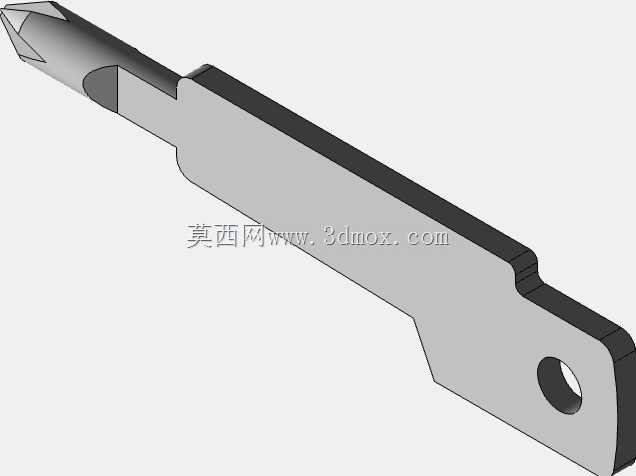

　　这类折叠式多功能组合钳具，核心应用场景覆盖户外作业、设备应急检修、日常家用拆装多个领域，相比单一功能的手动工具，其折叠收纳的结构能大幅降低携带时的空间占用，单手握持的柄部设计适配长时间操作的施力需求，在户外徒步、车载应急、生产线小型故障排查场景中，能替代多件独立工具完成基础操作，减少工具携带数量。从功能结构来看，该工具集成了尖嘴钳、主刀刃、一字螺丝刀头多个功能模块，所有功能部件均通过枢轴结构与主钳体连接，折叠状态下所有刃口、钳头均收纳于柄部空腔内，避免外露部件造成划伤，展开状态下各功能部件可通过柄部的定位卡槽锁止，防止操作过程中部件回折造成安全隐患。尖嘴钳部分的钳口设计了细密齿纹，可夹持直径1mm至8mm的金属线材、小型紧固件，钳口根部预留了硬线剪切刃口，可剪切硬度不超过HRC40的钢丝、铜丝，无需额外携带斜口钳完成剪切作业。主刀刃采用平直开刃设计，刃口长度适配日常裁切、削皮类操作，刀刃根部与枢轴的距离经过力矩优化，裁切硬质材料时可通过杠杆效应降低手部施力强度。设计过程中首先确定了折叠收纳后的整体边界，收纳状态下整体长度控制在105mm左右，宽度不超过35mm，厚度控制在18mm以内，可直接放入常规牛仔裤口袋、工具包侧袋，不会出现突出硌绊的问题。

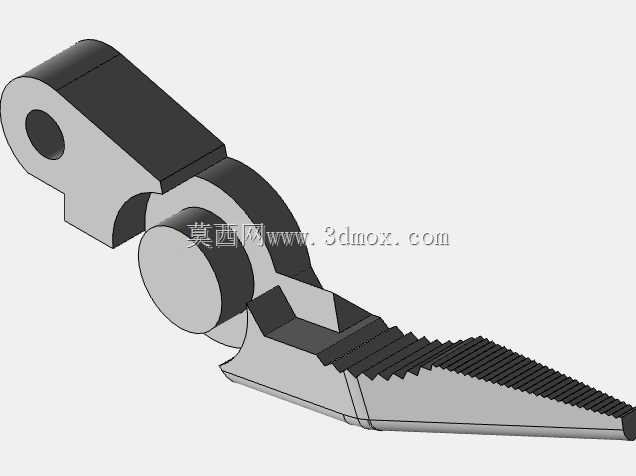

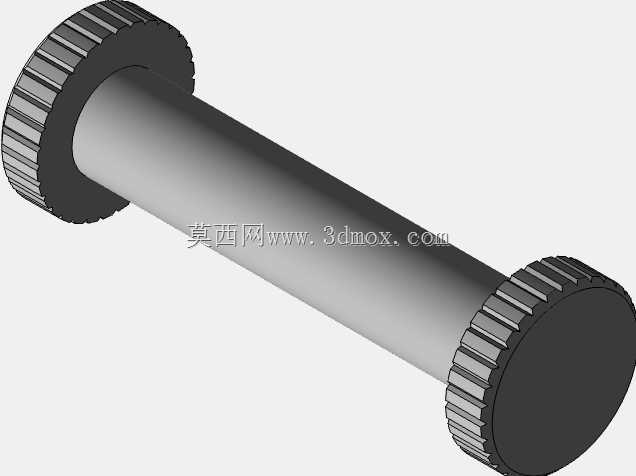

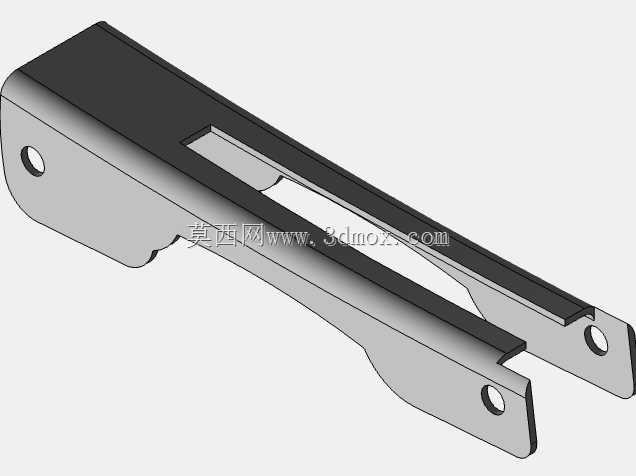

　　展开为钳具状态时，整体长度延伸至160mm，柄部的贴合曲面按照成年人手掌握持的弧度做了内凹处理，表面预留的防滑槽可在沾有少量油污、水渍的情况下保持足够握持摩擦力，避免操作时工具滑脱。各功能部件的枢轴位置经过反复调整，确保单个功能部件展开时不会与其他部件产生运动干涉，比如展开刀刃时，钳头部分保持折叠收纳状态不会阻挡刀刃的开合行程，展开钳头时，螺丝刀头、刀刃均收纳于柄部槽位内，不会突出于柄部轮廓影响钳具的夹持操作。钳头部分的铰接结构采用了双铆钉固定设计，相比单铆钉结构，可承受更大的夹持扭矩，在夹持较大规格紧固件时不会出现钳头错位、开合卡滞的问题。

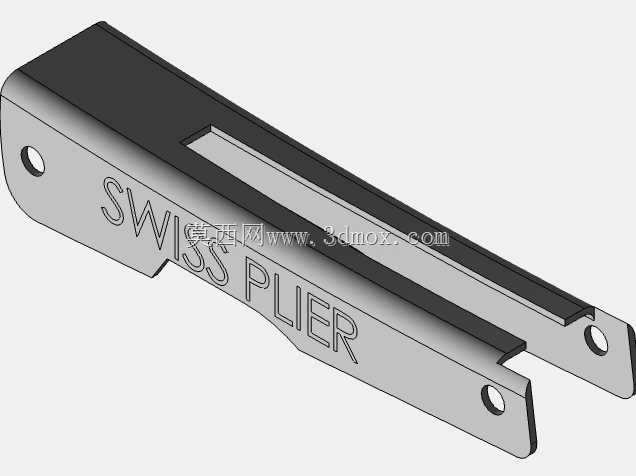

　　柄部末端预留了挂绳孔位，可搭配挂绳、快挂扣连接在腰带、背包织带上，满足高空作业、户外行进时的快速取放需求。从结构强度设计来看，所有受力部件的厚度均经过受力校核，钳头部分采用等强度变截面设计，钳口尖端厚度较薄以适配狭小空间操作，靠近枢轴的位置厚度逐步增加，抵消剪切、夹持作业时的应力集中，避免长期使用后出现钳头变形、断裂问题。各功能部件的转动配合间隙控制在0.05mm以内，既保证开合过程顺畅无卡滞，又不会因间隙过大导致部件晃动，影响操作精度。定位锁止结构采用弹性卡榫设计，解锁时只需按压柄部侧面的解锁按键即可将功能部件收回，锁止状态下卡榫嵌入部件的定位凹槽内，可承受不小于50N的反向作用力，正常施力操作时不会出现意外解锁的情况。

　　这类工具的设计核心是在有限的收纳空间内集成尽可能多的实用功能，同时保证每个功能模块都能达到独立手动工具80%以上的使用性能，不会因集成设计导致单个功能无法满足实际作业需求。比如钳头的剪切刃口经过淬火硬化处理，剪切常规电线、细铁丝时不会出现刃口卷边，刀刃部分的开刃角度控制在25度，兼顾锋利度与刃口强度，日常裁切纸张、绳索、薄塑料板时无需反复施力即可完成裁切。在设备检修场景中，遇到狭小空间内的紧固件拆装、线材剪切作业，无需往返工具柜取放对应工具，直接展开对应功能模块即可快速完成操作，能有效提升小型检修作业的效率。折叠结构的转轴处预留了微小的储油间隙，日常维护时只需滴入少量润滑油即可保证长期开合顺畅，不会因锈蚀、积尘导致部件卡滞。整体外形采用流线型设计，没有突出的棱角，收纳状态下握持不会有硌手的问题，表面的氧化处理层可提升部件的防锈能力，在潮湿户外环境下使用也不会轻易出现锈迹，延长工具的整体使用寿命。
