06B-1规格滚子链条输送传动结构

这套链传动输送结构，核心采用06B-1规格短节距精密滚子链作为传动载体，配套同节距链轮组与平行布置的输送辊轴，是轻型输送设备中极为常见的动力传递与物料承载组合结构。在轻工包装、电子元器件组装、小型工件分拣这类生产场景里，这类结构常作为输送线的核心动力段，负责在相邻工位之间传递重量不大、底面平整的工件，相比皮带传动，它不存在打滑丢转的问题，传动比保持稳定，也能耐受少量切削液、粉尘的侵蚀，日常维护仅需定期补充润滑脂即可，长期运行的可靠性表现更稳定。

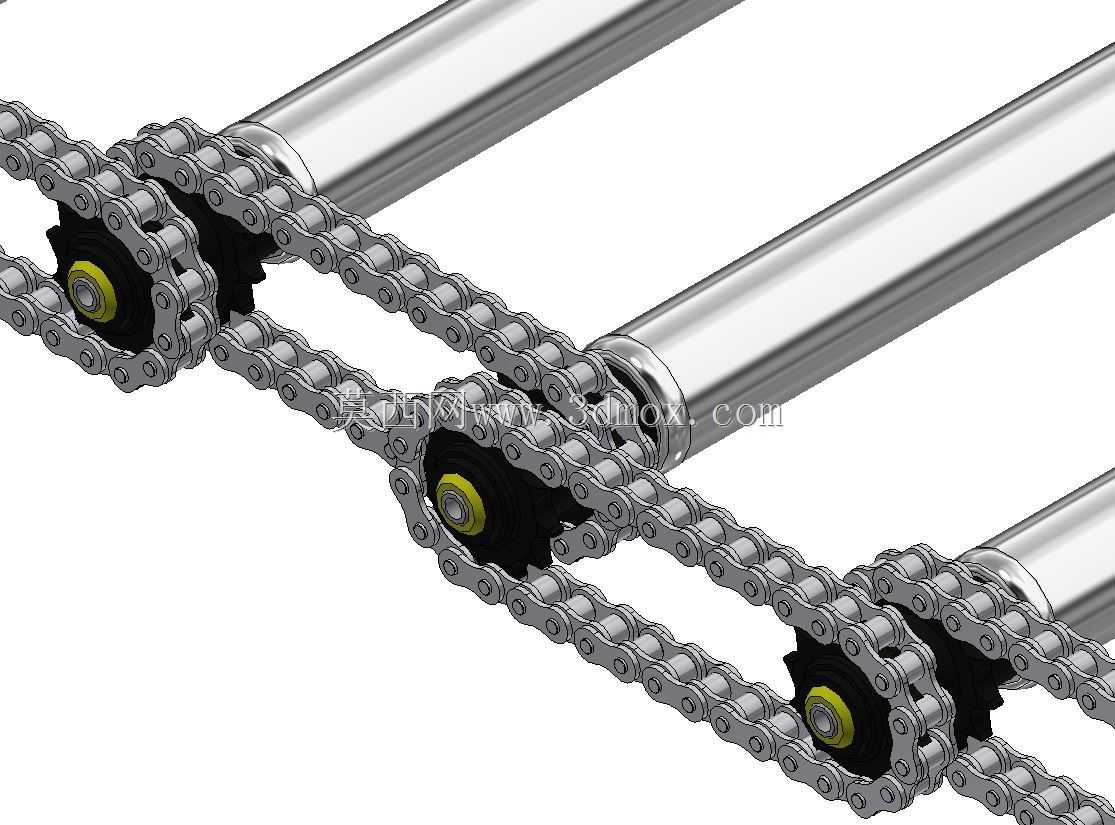

从结构设计逻辑来看，整套结构的链轮采用齿形淬硬处理，齿廓匹配06B链条的滚子直径与节距参数，啮合过程中滚子与齿槽为滚动接触，能大幅降低啮合磨损，延长整套传动副的使用寿命。每段输送辊轴平行布置在链条的承载段下方，辊轴两端通过轴承座固定在输送线侧架上，辊身上表面与链条承载面齐平，当链条被链轮驱动循环运转时，放置在上方的工件会随链条同步向前移动，辊轴则承担工件的竖向载荷，避免链条长期受竖向载荷发生拉长变形，影响传动精度。

设计这类结构时，首先要确认链条的极限拉伸载荷与实际工况载荷的匹配度，06B-1链条的单排极限拉伸载荷符合轻型输送的载荷要求，单段输送长度控制在合理区间内，避免过长导致链条悬垂量过大，运行中出现跳齿、卡滞问题。链轮的中心距需要结合输送段长度调整，中心距过小时链条包角过小，啮合齿数不足容易加剧齿面磨损，中心距过大则链条运行中抖动明显，传动平稳性下降。张紧结构通常布置在从动链轮侧，采用可调式轴承座结构，通过调整螺栓改变从动链轮的位置，补偿链条运行磨损后产生的伸长量，保证链条始终保持合适的张紧度，不会出现松脱晃荡的情况。

安装边界方面，链轮装配时需要保证两轴的平行度偏差控制在允许范围内，同一回路的两个链轮需要处于同一平面内，避免出现偏斜，否则运行中链条会出现侧向磨损，甚至出现脱链故障。链条接头处采用弹簧卡式连接锁片，安装时锁片的开口方向需要与链条运行方向相反，避免运行中受冲击导致锁片脱落，造成链条断裂停机。输送辊轴的安装高度需要统一，高度偏差过大会导致工件输送过程中出现卡顿、歪斜，对于定位精度要求较高的工位，还可以在辊轴侧加装导向挡边，限制工件的横向偏移量，保证工件输送位置的一致性。

实际运行过程中，这套结构的传动效率能保持在较高水平，动力从主动链轮输入后，通过链条与链轮的啮合将动力传递到整根链条，多组链轮的布置可以实现长距离的动力输送，也可以通过在主动轴端加装驱动电机与减速机构，匹配不同的输送速度需求，适配不同生产节拍的工位要求。相比其他传动形式，链传动的结构布置更为灵活，不需要严格的中心距限制，可以根据生产线的布局调整输送路径，在空间受限的车间场景里适配性更强。日常巡检时仅需观察链条的张紧程度、润滑状态以及链轮齿面的磨损情况，当链条伸长量超过允许值时及时更换，就能保证整套结构长期稳定运行，不会出现突发故障影响生产节奏。
