立式单缸蒸汽动力机组结构设计

这套立式蒸汽动力结构，核心是通过蒸汽压差推动活塞做往复直线运动，再经曲柄连杆机构转化为旋转扭矩输出，是早期工业动力场景中应用极广的动力输出单元，常见于小型工厂动力配套、教学演示装置、复古动力设备复刻等场景，也可作为小型蒸汽驱动设备的动力核心，适配需要低速大扭矩输出的作业工况。

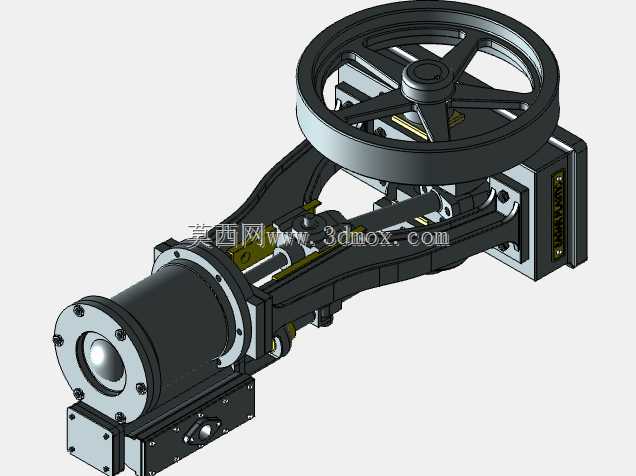

从结构设计逻辑来看，整机采用立式布局，将气缸竖直布置在机架上部，曲轴与飞轮组件布置在机架下部，这种布局能大幅压缩设备的水平安装占地，同时竖直布置的活塞可依靠自身重力抵消部分侧向摩擦力，降低活塞与气缸壁的偏磨风险，延长密封件的使用寿命。气缸部分采用双层壁结构设计，内层为蒸汽接触的承压腔，外壁设置加强筋提升整体刚性，同时预留蒸汽进排气通道的安装接口，进排气阀组集成在气缸侧部，直接连通气缸腔室，减少蒸汽输送过程中的压力损失，提升能量转换效率。

活塞组件采用组合式密封结构，活塞环采用开口弹性设计，可在磨损后自动补偿间隙，保证气缸腔室的密封性，活塞杆与十字头采用刚性连接，十字头沿机架内侧的竖直导轨做往复运动，将活塞的直线运动精准传递给连杆，避免活塞杆承受侧向力导致弯曲变形。连杆两端采用铰接结构，小头端与十字头销连接，大头端与曲轴的曲柄销连接，铰接位置均设置耐磨衬套，可在长期运转中降低磨损，衬套磨损后可单独更换，降低维护成本。

曲轴组件采用整体锻造结构，曲柄臂做配重平衡设计，抵消活塞往复运动产生的惯性力，减少整机运转时的振动，曲轴输出端直接连接飞轮，飞轮采用大直径轮缘结构，依靠较大的转动惯量储存能量，稳定曲轴的输出转速，避免活塞往复运动的死点位置导致动力输出中断，飞轮侧可通过皮带轮或联轴器连接被驱动设备，实现动力输出。机架部分采用一体式铸造结构，将气缸安装座、导轨安装面、曲轴轴承座集成在同一基体上，保证各部件的安装位置精度，减少装配累积误差，机架底部设置安装法兰，法兰上预留均匀分布的螺栓孔，可直接固定在混凝土基础或设备安装平台上，安装时需保证机架的竖直度偏差不超过千分之一，避免运转时出现额外的偏载力。

从安装边界来看，整机竖直方向的总高度适配常规车间的设备安装空间，水平方向的占地尺寸可适配小型设备间的布置需求，蒸汽输入接口设置在气缸侧部的标准管螺纹位置，可直接对接厂区蒸汽管网或小型蒸汽发生器的输出管路，排气口可连接冷凝回收装置，提升蒸汽的利用率。设计过程中对各运动部件的运动间隙做了精准校核，活塞的行程与曲轴的偏心距匹配合理，保证进排气阀的开闭时机与活塞运动位置精准对应，避免蒸汽浪费，各铰接点的润滑通道预留到位，可采用集中润滑或手动注油的方式对运动副进行润滑，适配不同的维护条件。

在实际应用中，这类立式蒸汽机组可直接驱动小型发电机、水泵、轻工机械等设备，在没有电力供应的偏远作业场景可作为独立动力源使用，也可用于职业院校的机械原理教学，通过透明外罩的改装可直观展示曲柄连杆机构的运动过程、蒸汽能量转换的完整流程，帮助学习者理解往复式动力机械的工作原理。结构设计中充分考虑了拆装维护的便利性，气缸盖、阀组、连杆、曲轴等部件均可单独拆解，无需整体吊装即可完成易损件的更换，日常维护时仅需定期检查密封件磨损情况、润滑脂状态、紧固件的预紧力即可保证长期稳定运转。
