工业电源变压器机架支撑结构设计

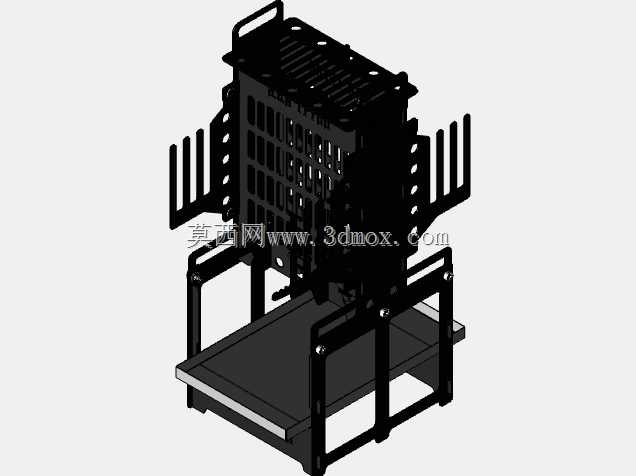

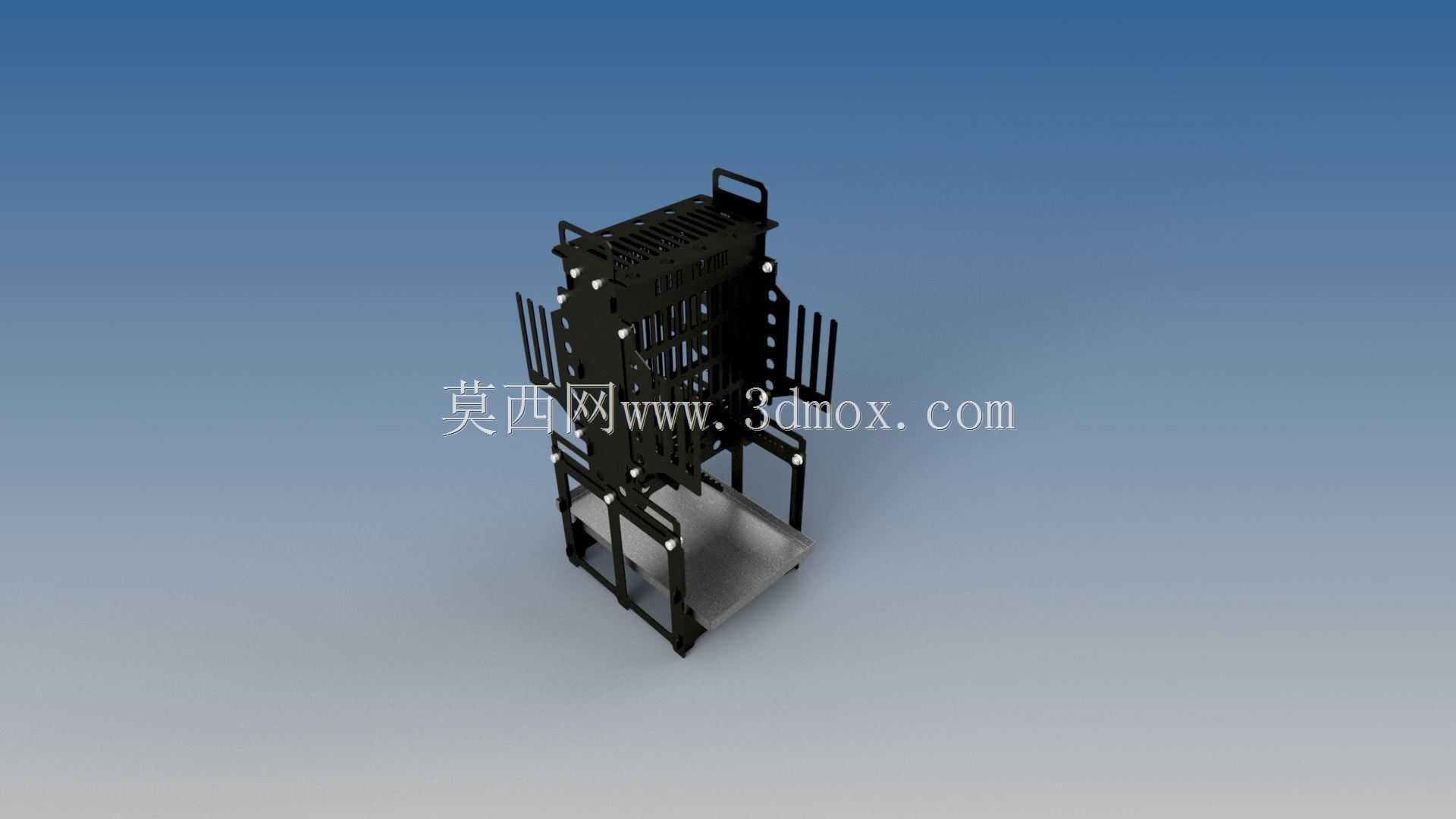

　　这套结构件的设计核心围绕工业电源变压器的安装承载需求展开，在常规配电柜体内部的变压器安装场景里，这类支撑机架需要同时兼顾绕组固定、散热预留、接线避让三个核心工程需求，很多刚入行的结构工程师做这类设计时容易只关注承重参数，忽略现场安装的操作空间，最后导致现场接线、后期运维时工具无法伸入，反而增加施工难度。从结构本身来看，整体采用立式框架布局，底部设置整块承托钣金，边缘做折弯翻边处理，既提升了底板的抗形变能力，也能避免变压器安装固定时螺栓头突出刮伤线缆，框架四周的立柱采用等距开孔设计，孔位间距严格匹配常规小型电源变压器的安装孔距公差范围，不需要现场二次打孔就能适配同功率段不同厂商的变压器本体，这点在批量配电设备组装时能大幅降低装配工时。

　　侧面伸出的多组固定支耳，一方面是用来和柜体内部的安装立柱做锁附固定，保证整个变压器组件在柜内不会因为运输振动出现移位，另一方面支耳上预留的穿线孔可以用来梳理变压器的输入输出线缆，避免线缆直接搭在变压器发热表面加速绝缘层老化。框架顶部的格栅式结构不是随意设计的装饰件，是根据变压器自然散热的气流走向做的开孔布局，热空气上升时可以顺着格栅缝隙快速排出，不会在框架内部形成积热区，同时格栅的筋条宽度做了加厚处理，后期运维时可以临时承托运维人员的手部重量，不会出现轻微受力就变形的问题。在安装边界的考量上，整体框架的宽度尺寸控制在常规低压配电柜的侧装位预留宽度以内，深度方向预留了至少30mm的接线空间，变压器本体装入后，接线端子距离框架后侧的柜板距离满足电气安全间隙要求，不需要额外增加绝缘隔板。框架底部的承托板和立柱之间采用焊接加螺栓锁附的双重固定方式，相比纯焊接结构，后期如果需要更换不同高度的变压器本体，只需要更换对应长度的立柱就能复用底部承托结构，减少备件的储备种类。

　　很多现场运维人员反馈过，部分变压器安装架没有预留接地端子的固定位，后期接接地线时只能临时在框架上打孔，既破坏结构的防腐层，也容易因为打孔位置不对碰到内部绕组，这套结构在左下角立柱位置专门预留了接地螺栓的焊接螺母，不需要现场加工就能直接完成接地连接，符合配电设备的安全规范要求。另外框架边角位置都做了R3的圆角处理，没有尖锐的冲切毛边，装配工人操作时不会被划伤，这些细节虽然不影响核心功能，但在实际批量生产和装配环节，能大幅降低一线操作人员的工伤概率。

　　从建模逻辑来看，所有钣金件的折弯半径都匹配常规数控折弯机的刀具参数，没有设计需要特殊刀具才能加工的特殊折弯角度，所有开孔的孔径都避开了钣金折弯的应力集中区，不会出现折弯时孔位被拉变形的问题，量产时的良率能控制在很高的水平。框架表面的处理采用常规静电喷塑，颜色选用工业配电设备常用的哑光黑，避免柜内灯光反射晃眼，影响运维人员的接线操作。在承重冗余设计上，整体框架按照实际承载变压器重量的2.5倍做结构强度校核，即使遇到运输过程中的颠簸冲击，也不会出现框架形变导致变压器绕组移位的问题，侧面的固定支耳的受力方向做了优化，锁附螺栓的受力方向为垂直剪切方向，相比轴向受力的固定方式，连接可靠性更高，长期使用也不会因为螺栓松动出现组件下沉。
