六向方管快装连接节点结构设计

日常做模块化设备机架、工业防护围栏、展会临时展架、仓储轻型货架的结构设计时，最头疼的就是多根方管交汇位置的连接处理——传统焊接方式不仅需要现场动火作业，对施工人员技能要求高，后期拆解调整也极不方便，而普通的两通、三通角件只能应对平面方向的管材拼接，遇到空间六向同时接出方管的节点，往往需要多个角件拼接累积误差，最终导致框架整体装配公差超标。这套六向方管连接结构，就是针对这类空间交汇节点的痛点做的优化设计。

从实际应用场景来看，这类连接件主要适配标准规格的空心矩形方管，常见于工业铝型材框架的替代钢制方案、模块化生产线的侧边防护栏搭建、户外临时桁架结构、实验室设备支架的快速组装场景，不需要现场做焊接、打磨、喷漆等工序，所有管材只需要按照设计长度定尺切割，端部不需要做复杂的坡口或者铣边处理，就能完成整架的装配。

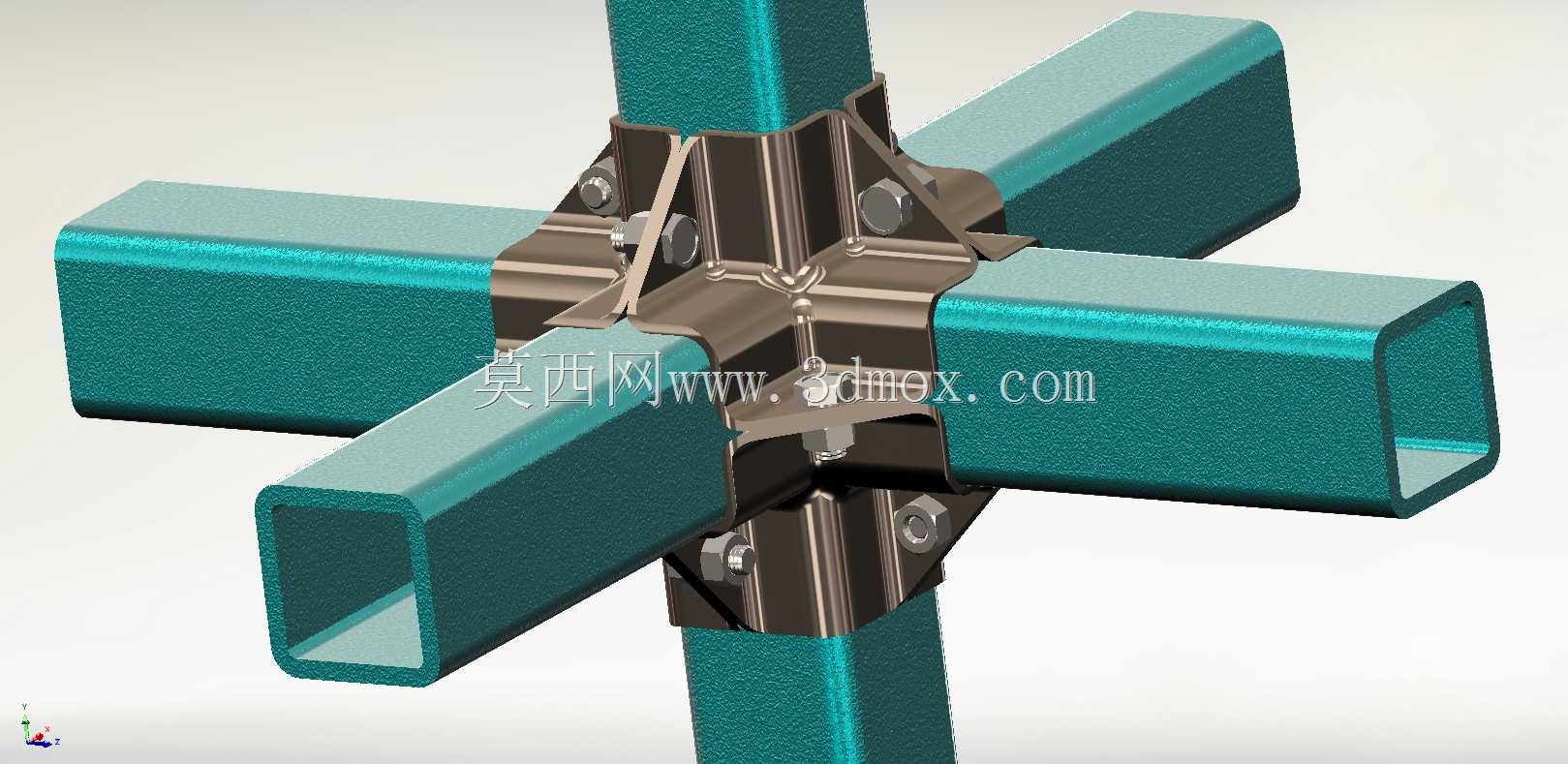

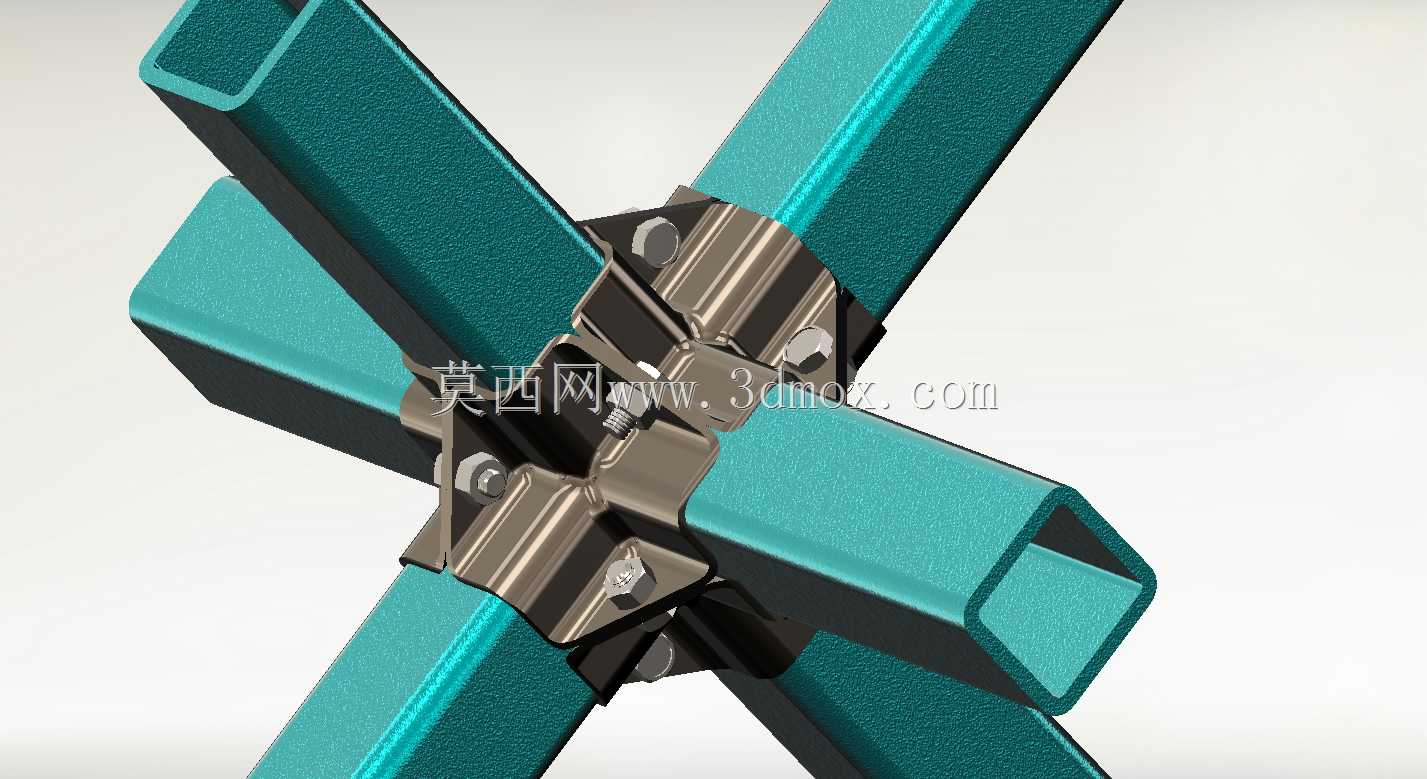

结构本身采用分体式冲压钣金拼合的设计思路，中心交汇位置做了六组定位卡槽，每个卡槽的内轮廓尺寸和对应方管的外轮廓做小间隙配合，装配时方管端部直接插入卡槽定位，不需要额外做径向的位置校准，每个连接面都预留了标准螺栓的过孔与沉台，通过侧面的锁紧螺栓就能把方管管壁和连接主体压合固定，螺栓锁紧后不会突出连接件外表面，避免了外接部件时的干涉问题。

设计阶段特意考虑了安装边界的控制：连接件整体外轮廓不会超出方管外表面的范围，也就是说多根方管通过这个节点拼接后，框架的外平面保持齐平，不会因为连接件突出导致后续安装门板、面板、封板时需要额外做避让裁切。每个方向的连接位都做了加强翻边结构，在不增加整体壁厚的前提下提升了节点的抗扭、抗弯折能力，避免框架受侧向载荷时节点位置出现变形失效。

实际选型使用时需要注意，这套连接件适配的方管壁厚有对应的适配范围，管壁过薄会导致螺栓锁紧时管材变形，管壁过厚则无法插入定位卡槽；安装时不需要在方管上预先打孔，螺栓直接顶紧方管外壁即可完成固定，如果是需要承受大载荷的重载场景，也可以在方管对应位置加工螺纹孔，通过螺栓穿接的方式进一步提升连接强度，应对震动工况下的防松需求。

和传统的焊接节点相比，这种装配式的连接节点拆解后可以重复利用，在临时搭建的展会架、可重组生产线机架场景下，能够大幅降低材料的浪费，装配全程只需要常规的内六角扳手就能完成，不需要配备焊接设备、打磨设备，对现场施工的条件要求极低，普通装配工人不需要持证就能完成整架的组装作业。节点中心位置做了空腔设计，一方面减轻了连接件自身的重量，另一方面也可以预留穿线空间，方便框架内部走气管、电缆，不需要额外在管材上开孔穿线，适配气动设备、电控设备集成在框架上的使用需求。

从结构受力的角度来看，六向的卡槽结构把每根方管的载荷均匀分散到连接主体的六个面上，避免了局部应力集中，相比多个角件拼接的节点，整体的刚度提升明显，在承受垂直方向载荷时，不会出现角件拼接位置的错位问题。连接件的所有棱角位置都做了圆角过渡处理，避免装配过程中划伤操作人员，也不会出现应力集中导致的连接件开裂问题，表面处理可以根据使用场景选择镀锌、喷塑等不同工艺，适配室内干燥环境或者户外潮湿腐蚀环境的使用需求。
