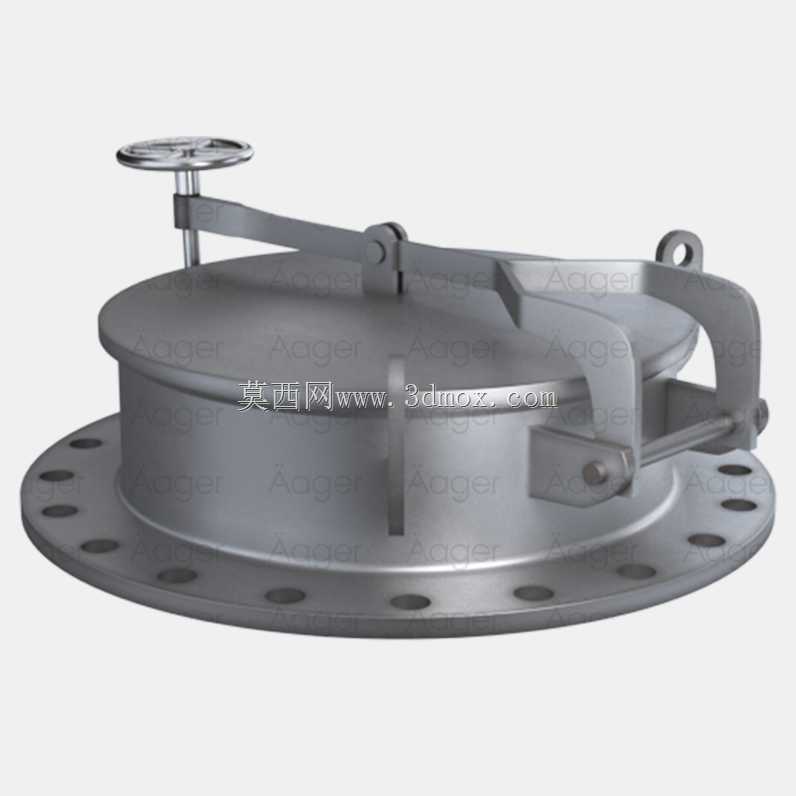

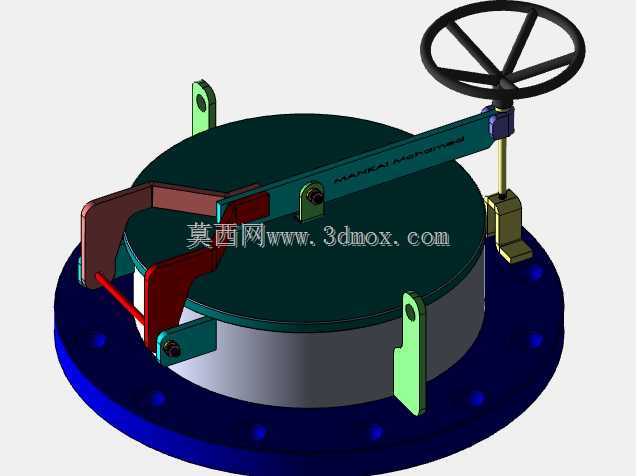

DN250法兰式快开钢制罐顶密封人孔盖

　　在常压储槽、化工料罐、水处理罐体的顶部检修口配置中，这类DN250规格的快开钢盖是应用频次极高的密封构件，日常承担着封闭罐体检修通道、平衡罐内微压、避免罐内介质外溢或外界杂质侵入的核心作用，不少粮油储运、环保水处理、小型化工原料存储的罐体顶部都会选用同结构的密封盖，相比螺栓紧固的平焊法兰盖，快开结构不需要拆卸全部紧固件就能开启，日常巡检、清理罐内余料、进入罐内检修的操作效率能提升60%以上，也避免了螺栓反复拆装出现的螺纹滑牙、密封垫片错位渗漏的问题。

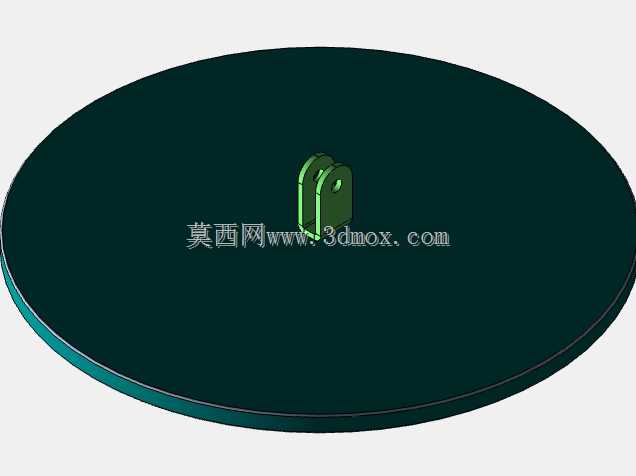

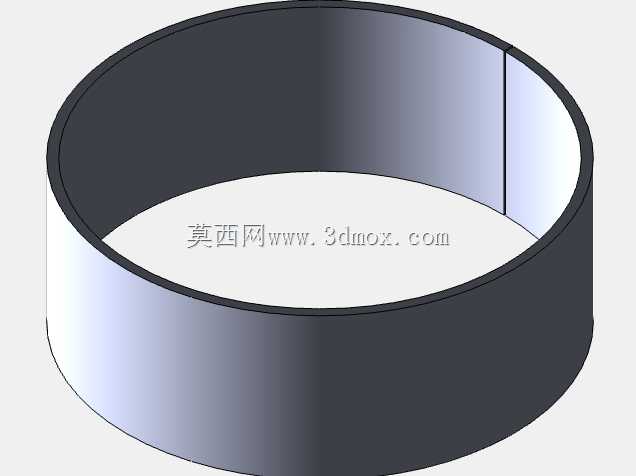

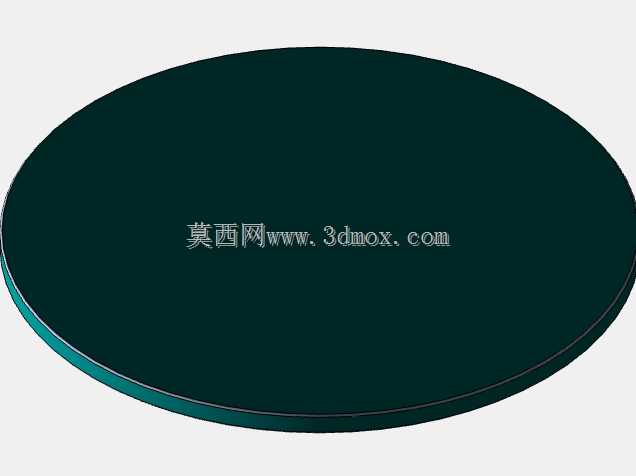

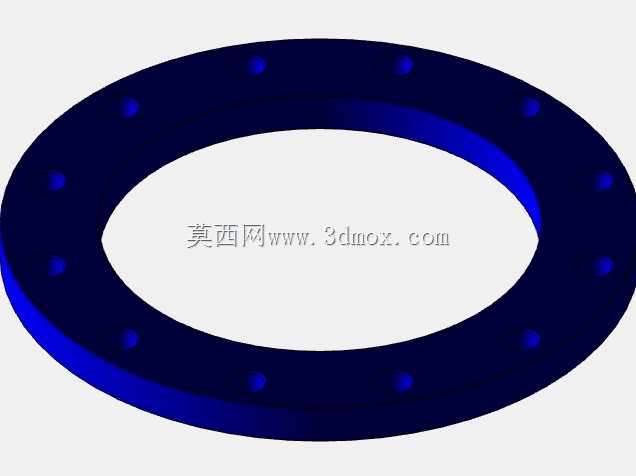

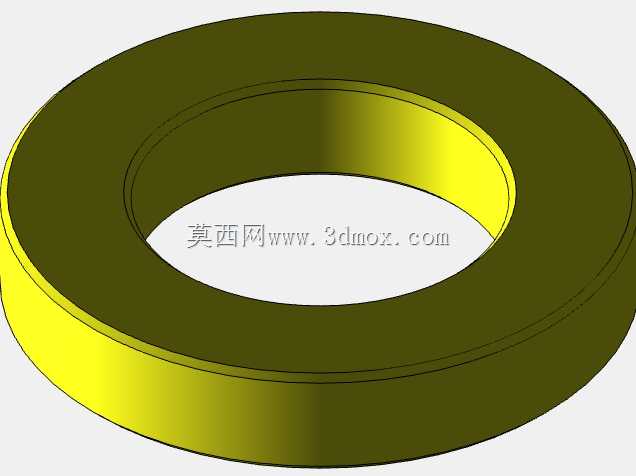

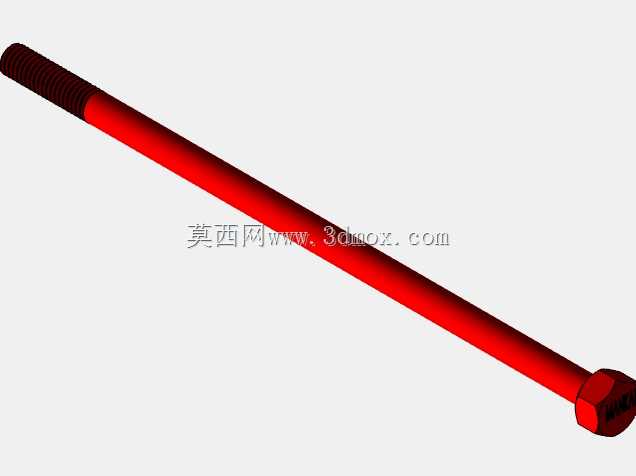

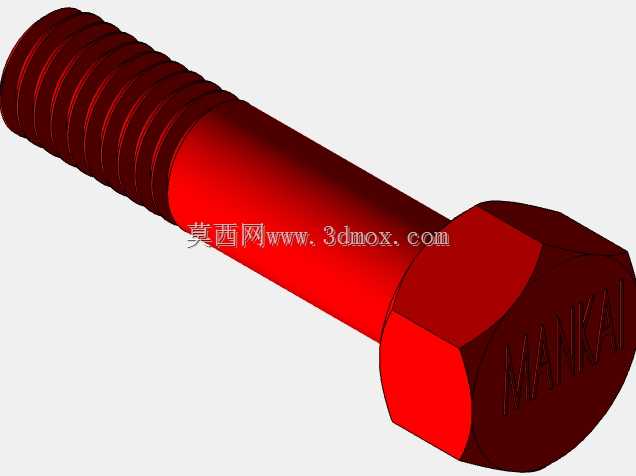

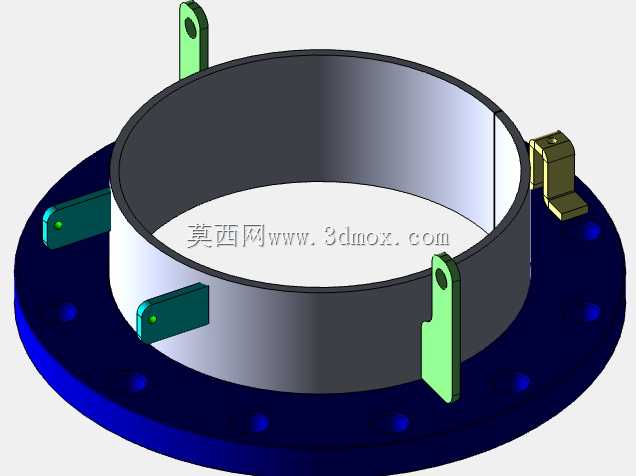

　　从结构设计逻辑来看，整个盖体采用带颈法兰作为基座，法兰盘上均布24个螺栓通孔，适配PN10压力等级的标准DN250法兰配对安装，安装时法兰密封面需搭配耐油橡胶或四氟垫片，通过螺栓均匀预紧实现基座与罐体接口的固定密封，基座颈部高度控制在85mm，既保证了法兰焊接后的结构强度，也给盖体的回转压紧机构留出了足够的安装空间。盖体本身采用冲压成型的碟形结构，相比平板结构的承压能力提升40%以上，在罐内出现0.02MPa以内的微正压时不会出现鼓包变形，盖体边缘加工有环形密封槽，内嵌的密封圈在压紧时能完全填充密封间隙，即使罐内存在少量挥发性气体也不会出现渗漏。

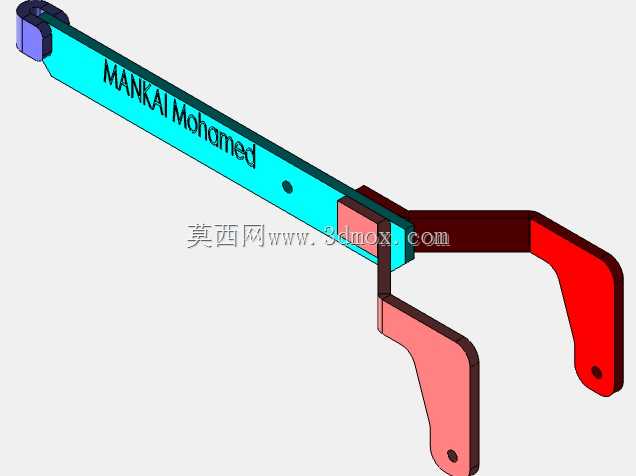

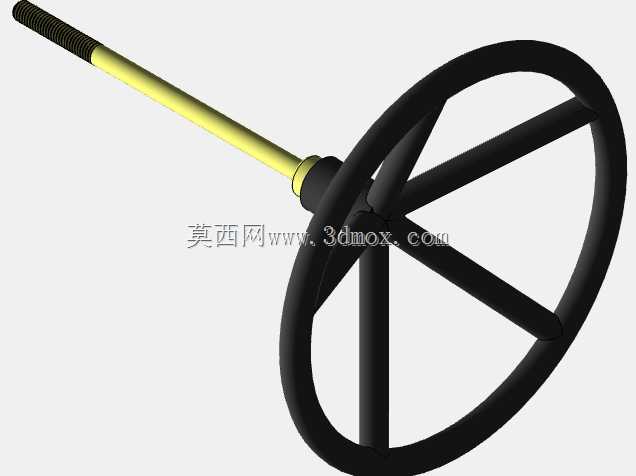

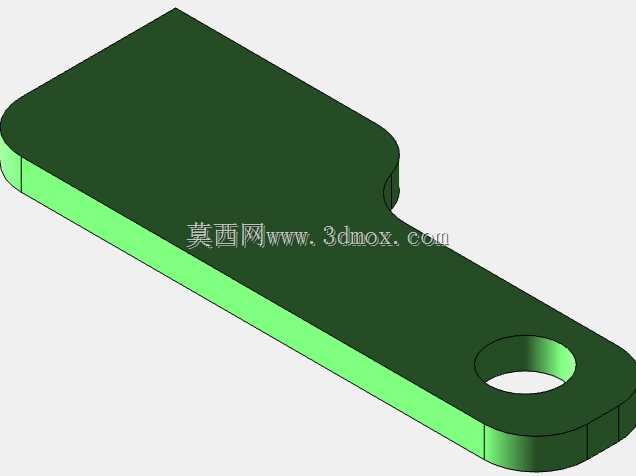

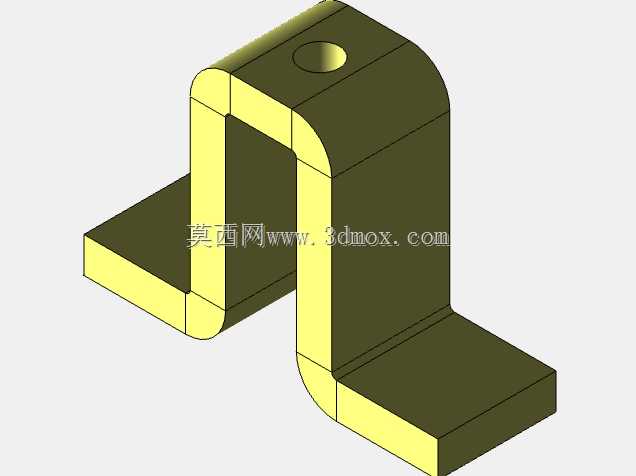

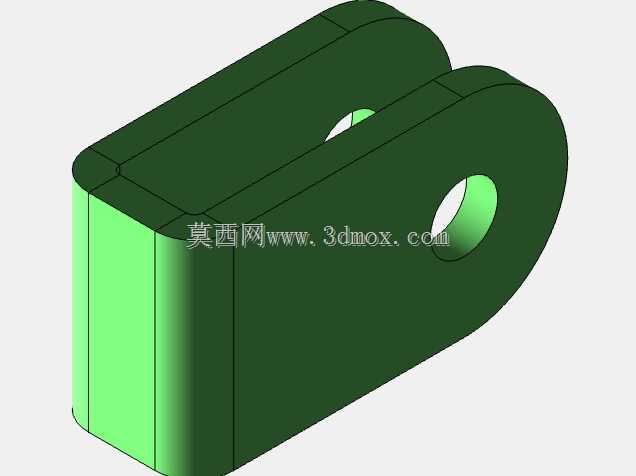

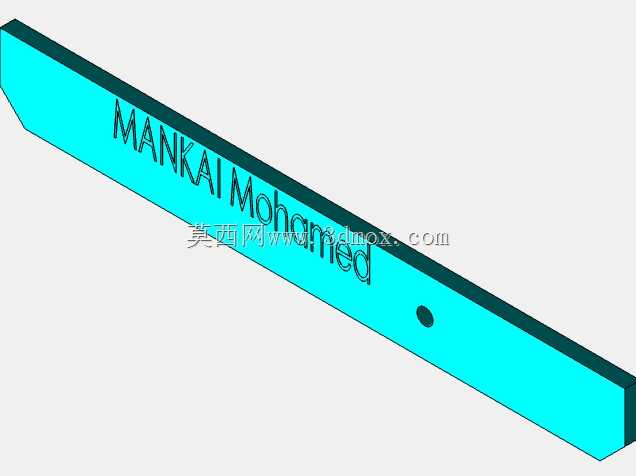

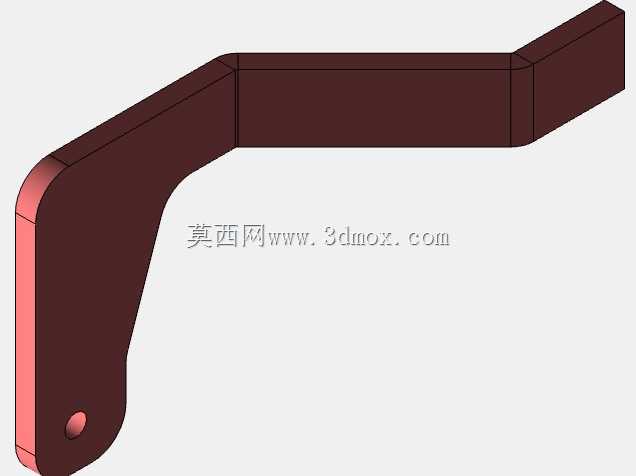

　　快开压紧机构采用单臂回转压梁设计，压梁一端通过铰接支座固定在法兰基座上，另一端配合带手轮的压紧螺杆实现盖体的锁紧，手轮直径设计为120mm，操作人员单手就能转动施加足够的压紧力，不需要借助扳手等额外工具，压梁与盖体接触的位置设置有球面压块，即使盖体存在微小的加工误差，压块也能自动贴合盖体表面，保证整个密封面的压紧力均匀分布，不会出现局部压不实导致的渗漏。盖体上还设置有安全联锁的挂耳结构，当罐内存在残压或介质未完全排空时，可以通过挂锁锁定压梁，避免人员误开启导致的安全事故，铰接位置的销轴采用不锈钢材质，配合自润滑轴套，即使在户外露天环境下长期使用也不会出现锈蚀卡涩，保证开启动作顺畅。

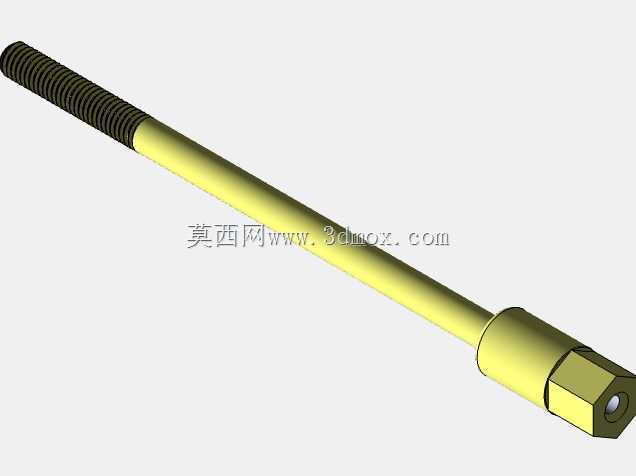

　　在安装边界上，整个盖体装配完成后的总高度为210mm，法兰外径为395mm，压梁完全开启时盖体的回转半径为320mm，安装时需要在罐体顶部预留出足够的操作空间，避免周边的管道、爬梯等构件干涉盖体的开启动作，手轮的操作高度建议设置在距离操作平台1.2m-1.5m之间，符合人体工程学的操作范围，不需要操作人员踮脚或弯腰就能完成锁紧和开启动作。从实际使用的反馈来看，这类快开钢盖在日常维护时只需要定期检查密封圈的老化情况，每3年更换一次密封圈就能保证密封性能，铰接位置每半年加注一次润滑脂即可，整体维护成本远低于传统的螺栓紧固法兰盖，不少现场改造项目都会把原有螺栓紧固的人孔盖更换为这类快开结构，降低日常操作的劳动强度，也减少了因为螺栓拆装不当导致的密封失效问题。在建模过程中，需要重点关注法兰螺栓孔的位置度公差，保证与配对法兰的安装互换性，压梁的铰接点位置需要反复校核，保证盖体闭合时压梁的压紧力中心与盖体中心重合，避免出现偏压导致的密封不严，手轮螺杆的螺纹采用梯形螺纹，相比普通三角螺纹的耐磨性更好，长期反复锁紧也不会出现螺纹磨损滑牙的问题，盖体的碟形曲面需要保证足够的成型厚度，避免承压时出现应力集中导致的变形。
