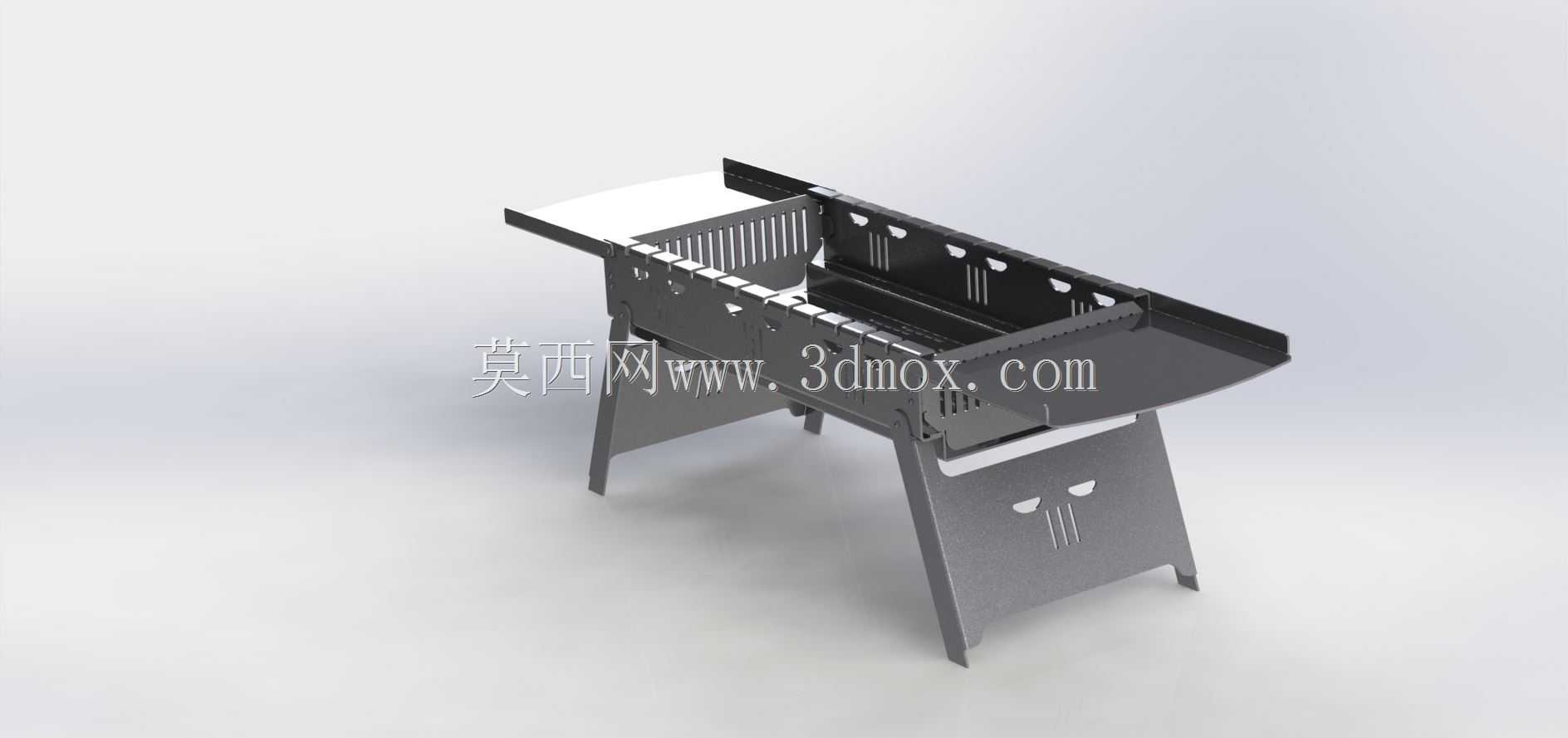

户外便携可折叠钣金烧烤架结构设计

　　从实际使用功能来看，架体的炭槽区域做了分段式的通风槽设计，两侧的竖向开槽既可以在燃烧时补充自然进风，让木炭燃烧更充分减少烟气产生，同时槽边的翻边结构做了圆弧处理，避免钣金锐边划伤使用者，炭槽上方的烤网支撑位预留了多档高度调节的卡位，能够根据炭火的实际燃烧强度调整烤网与炭火的距离，既可以大火快烤肉类食材，也可以小火慢烤蔬菜、海鲜类易熟食材，避免烤焦的问题。两侧延伸出的置物翻板是设计中的实用细节，展开后可以临时放置烤夹、调料瓶、待烤食材或者烤好的成品，不需要额外搭配侧边小桌，翻板的承重经过结构校核，单侧放置3kg以内的物品不会出现弯折变形，折叠后翻板刚好可以扣合在炭槽上方，对内部的炭槽结构形成防护，避免搬运过程中磕碰变形。这款折叠烧烤架的结构设计完全围绕户外使用场景的实际痛点展开，日常户外露营、近郊自驾野餐、庭院小型聚会都是它的核心应用场景，区别于传统固定式烧烤架笨重、占空间、搬运困难的问题，整个架体采用全钣金弯折成型工艺，没有多余的复杂连接件，展开即可直接使用，折叠后可形成规整的扁平状结构，能够轻松塞入汽车后备箱侧边储物格、露营装备收纳箱甚至大号户外背包中，完全不需要额外的专用收纳容器。

　　整个架体的支撑腿采用一体化的钣金弯折结构，和架体主体通过冲压成型的铰接位连接，没有额外的螺栓、销轴类易丢失零件，展开时支撑腿会自动卡入预设的限位槽中，形成稳定的三角支撑结构，在不平整的户外地面上，也可以通过轻微调整支撑腿的展开角度来让架体保持水平，避免烤架倾斜导致食材滑落，支撑腿底部做了加宽的支撑面，放置在草地、沙土地面时不会轻易下陷。从设计思路上来说，整个架体尽可能减少了零件数量，所有结构件都采用钣金冲压、弯折工艺成型，适合批量生产时降低加工成本，所有的钣金锐边都做了压边钝化处理，组装和使用过程中不会出现割手的问题，架体的板材厚度选择兼顾了结构强度和整体重量，整体展开后的尺寸刚好适配3-5人的户外烧烤需求，长度方向可以同时放置十串以上的烤串以及整块的食材，宽度方向刚好适配常规尺寸的成品烤网，用户后续更换烤网也很容易找到适配的配件。

　　安装边界方面，整个架体不需要额外的工具进行组装，从折叠状态到完全展开使用只需要十几秒的时间，不需要拧动螺丝或者拼接零件，折叠后的整体厚度不超过10厘米，长度和宽度都控制在60厘米和30厘米以内，收纳时不会占用过多的储物空间，架体表面采用耐高温的喷塑处理，长期接触炭火高温也不会出现涂层脱落、生锈的问题，使用后只需要等炭槽完全冷却，简单擦拭清理就可以折叠收纳，不需要复杂的保养维护。

　　在结构强度的校核上，整个架体展开后可以承载15kg以上的总重量，即使满放食材加上炭火的重量，也不会出现架体变形、支撑腿弯折的问题，铰接位置的反复折叠寿命经过验证，可以满足数百次的展开折叠使用，不会出现铰接位松动、架体晃荡的问题，炭槽的深度设计也做了优化，既保证有足够的空间放置木炭，也避免炭火距离烤网过近导致食材烤糊，同时炭槽底部预留了轻微的倾斜角度，燃烧后的炭灰会向中间汇集，清理的时候只需要从中间的清灰口倒出即可，不需要整个翻转架体清理。
