工业用双轴物料切碎处理设备结构设计

　　这款切碎设备的结构设计围绕连续化物料破碎作业场景展开，适配再生资源回收、橡塑加工、农林废弃物处理、工业边角料处置等多个生产环节的物料减容需求，可对成捆塑料膜、轻薄金属屑、木质边角料、废弃包装壳体等具备一定韧性的物料进行粗碎加工，将大尺寸进料剪切为粒径均匀的小块物料，方便后续的输送、存储、分选或二次深加工工序开展。

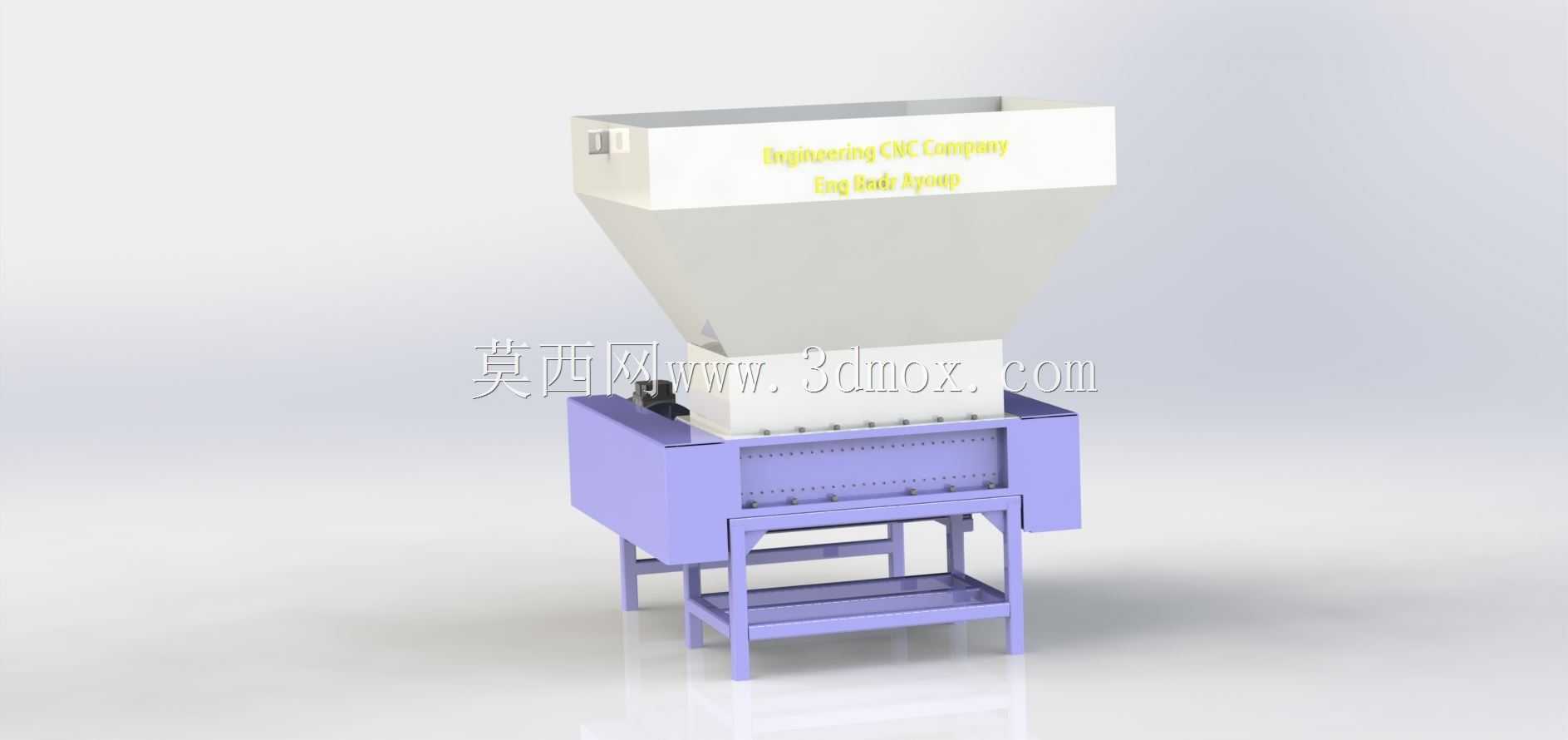

　　从整机布局来看，设备采用上方进料、中部剪切、下方落料的立式排布逻辑，上部设置大敞口倒梯形进料斗，斗体侧壁做倾斜过渡设计，进料口宽度大于下部剪切腔的横向跨度，既能够避免物料投放时出现卡料、溢料问题，也能依靠物料自身重力实现顺畅导料，无需额外设置进料推压机构即可适配人工投料、输送带自动上料两种进料方式。进料斗与下部剪切腔体采用法兰螺栓连接结构，可根据处理物料的特性更换不同耐磨衬板的斗体，当处理带尖锐棱角的硬质物料时，可更换加厚耐磨钢板衬板降低斗体磨损速率，处理轻质蓬松物料时可在斗体侧壁增设观察视窗，实时监控内部料位避免堵料。

　　中部核心剪切单元采用平行双轴排布设计，两根刀轴上间隔装配多边形动刀，相邻动刀之间设置定刀座固定在腔体侧壁，动刀与定刀之间预留均匀剪切间隙，刀轴转动时动刀刃口与定刀刃口形成交错剪切力，可对进入腔体的物料实现撕扯、剪切复合破碎效果，相比单轴破碎结构能够有效避免韧性物料缠绕刀轴的问题。剪切腔体两侧设置轴承安装座，刀轴通过带座轴承固定在机架上，轴承座外侧设置密封端盖，可阻挡破碎过程中产生的粉尘、碎屑进入轴承内部，延长轴承维护周期。腔体下部设置落料开口，破碎完成的物料可直接落入下方收集容器，也可对接螺旋输送机、皮带输送机实现连续化出料。

　　下部支撑机架采用方管焊接框架结构，整体做矩形落地设计，四根立柱底部设置安装脚板，脚板上预留地脚螺栓安装孔，可将整机固定在混凝土基础或钢制操作平台上，避免设备满负载运行时出现晃动位移。机架中部设置横向加强横梁，既能够提升整体框架的抗扭刚度，也可作为电机、减速单元的安装基座，传动系统布置在剪切腔体侧方，通过联轴器与刀轴直连，相比皮带传动具备更高的传动效率，也能避免破碎硬质物料时出现皮带打滑问题。机架下部设置一层置物平台，可用于存放日常维护用的工具、备件，也可临时承接少量落料避免物料散落地面。

　　设计过程中对整机的安装边界做了明确约束，设备横向宽度控制在常规车间通道允许的通行尺寸范围内，进料口高度适配人工投料的舒适操作高度，无需额外搭建操作平台即可完成常规投料作业；整机重心落在机架支撑面的几何中心位置，即使处理密度不均的物料时也不会出现偏载倾覆风险。针对不同的物料处理需求，刀轴转速、动刀数量、刃口角度都预留了参数调整空间，处理高韧性物料时可降低刀轴转速提升剪切扭矩，处理脆性物料时可提高转速提升破碎效率，动刀采用可拆式螺栓固定结构，刃口磨损后可单独拆卸修磨或更换，无需整体更换刀轴，降低后期维护成本。剪切腔体的所有拼接面都设置密封胶条，可避免破碎过程中细粉状物料从拼接缝隙溢出，满足车间作业的环保要求。
