防爆型频闪警示信标结构设计

这款防爆频闪信标主要面向存在易燃易爆气体混合物的危险作业场景设计，常见应用覆盖石油化工生产装置区、油气储罐周边、井下采掘作业面、危化品仓储区域、粉尘爆炸风险加工车间等对电气设备防爆等级有强制要求的场所，作为现场设备运行状态异常、作业区域边界警示、紧急疏散触发信号的核心视觉提示装置使用。区别于普通民用警示灯，该产品从结构设计之初就严格遵循防爆电气的相关设计规范，所有外露结构件均考虑了隔爆性能要求，避免内部电路打火、闪光元件高温引燃外部易燃易爆介质。

从功能特性来看，该信标支持多档闪光频率切换，可适配不同等级的警示需求：1Hz低频率闪光对应常规状态提示，比如设备待机、区域准入提示；1.3Hz中频率闪光对应一般异常预警，比如参数越限、非紧急故障提示；1.5Hz高频率闪光对应紧急状态警示，比如泄漏报警、设备故障停机提示；双闪光模式则对应最高等级的紧急疏散信号，能够在复杂工业现场的强光、高噪声环境下保持足够的视觉辨识度，让现场作业人员在数十米外即可快速识别警示等级。灯罩外部加装的金属防护笼采用多根竖向不锈钢筋条配合环形箍圈焊接成型，能够承受现场作业过程中意外的硬物撞击、工具跌落冲击，避免透明灯罩破损导致内部隔爆腔失效，防护笼与底座的连接采用沉头螺钉紧固，无外露突出结构，减少现场挂扯线缆、磕碰人员的风险。

结构设计层面，底座采用铸铝合金一体铸造成型，表面做红色防静电喷塑处理，既满足防爆设备的外壳强度要求，也具备良好的耐腐蚀性能，适配户外露天、潮湿多尘的安装环境。底座侧面预留的防爆电缆引入接口采用标准隔爆螺纹设计，配套密封压紧螺母能够实现电缆引入处的可靠密封，满足隔爆型设备的隔爆接合面参数要求。底座正面设置的可拆卸检修盖板采用内六角螺钉紧固，盖板与底座接合面设计有隔爆止口，日常维护时无需整体拆卸设备即可完成内部闪光模块、电路组件的更换，降低现场运维的工作量。灯罩采用高透光率的耐冲击透明材质，琥珀色的滤光层能够让闪光光线在雨雾、粉尘环境中具备更强的穿透性，同时避免光线直射造成人员眩目。

安装边界方面，该信标采用底座底部法兰安装方式，底座底部预留的安装孔位适配常规工业设备的安装支架尺寸，整体外形为圆柱式结构，最大外径控制在160mm以内，整体高度不含安装接头约220mm，安装时仅需要预留半径100mm的操作空间即可完成接线与固定作业，不会占用过多的设备安装面空间。设备整体重量控制在3.5kg以内，既可以垂直安装在设备顶部、厂房立柱上，也可以通过配套支架侧装在墙面、管线架上，安装姿态不影响其闪光警示效果。在结构细节处理上，所有外露的金属紧固件均采用不锈钢材质，避免长期户外使用出现锈蚀导致拆卸维护困难；灯罩与底座的接合处设计有耐老化橡胶密封圈，能够达到IP66以上的防护等级，防止现场喷水、粉尘进入设备内部影响电路可靠性。

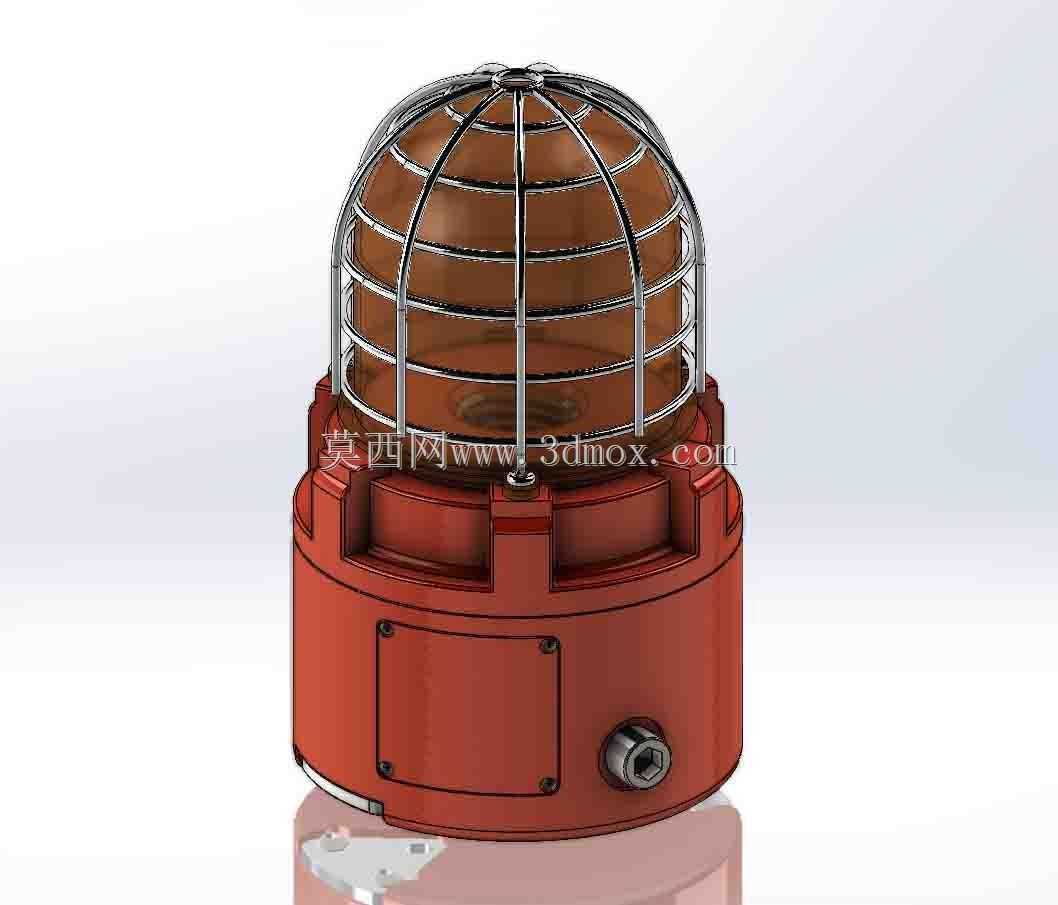

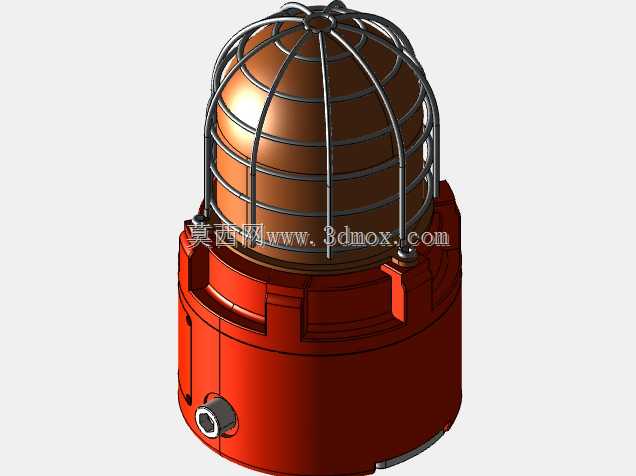

从三维建模的角度来看，该模型完整还原了产品的所有结构细节：包括防护笼的每根筋条弯折弧度、焊接位置，底座的铸造圆角、安装止口，电缆接口的螺纹细节，检修盖板的螺钉排布，甚至灯罩表面的脱模斜度、底座底部的密封槽结构都做了精准还原，能够直接用于产品的结构干涉检查、安装模拟、渲染出图，也可以作为防爆电气设备设计的参考案例，帮助结构设计人员快速掌握隔爆型警示设备的结构设计要点，理解防爆接合面的参数设计、防护结构的布局思路，避免在同类产品设计中出现结构强度不足、隔爆间隙超标、安装维护不便等常见问题。
