高精度ADC采集电路板结构设计方案

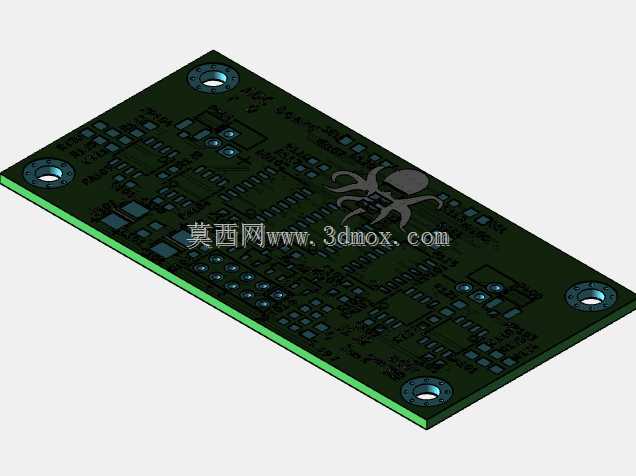

　　这款ADC采集板的结构设计，核心围绕工业现场多通道模拟信号的精准采集需求展开，在做整体布局的时候，首先要考虑的是模拟信号链路与数字控制部分的物理隔离，避免板上开关电源的纹波、数字芯片的高频开关噪声串入高阻抗的模拟输入前端，影响采样精度。从板型轮廓来看，整板采用矩形FR-4基材设计，三个角位预留了标准金属化安装孔，孔位做了环形露铜接地处理，安装时配合尼龙垫圈与铜柱，可以直接固定在工业控制机箱的内部安装位上，安装孔的中心距严格匹配常规工控板卡的安装规范，不需要额外做转接板就能适配多数标准机箱的安装槽位。

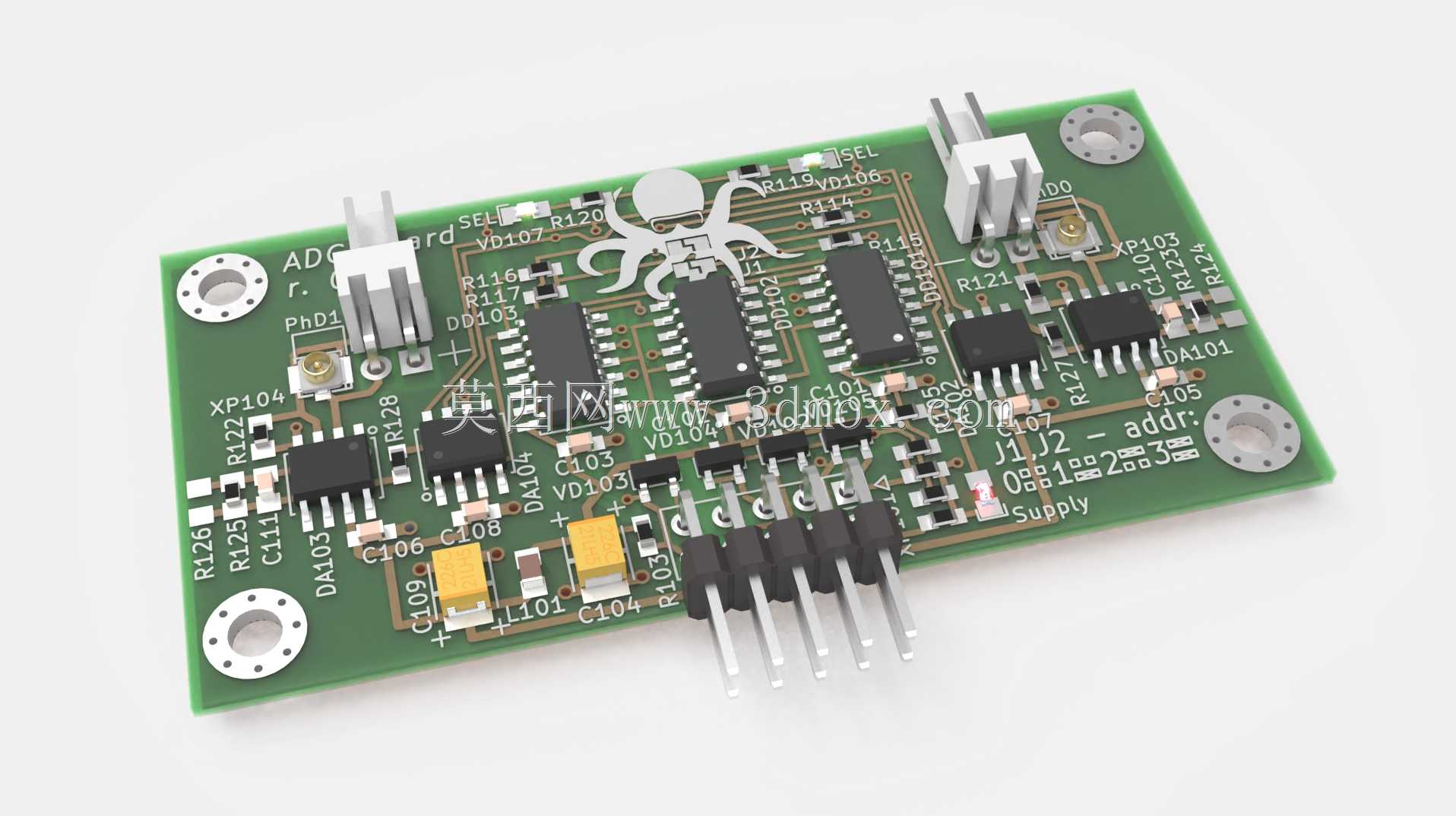

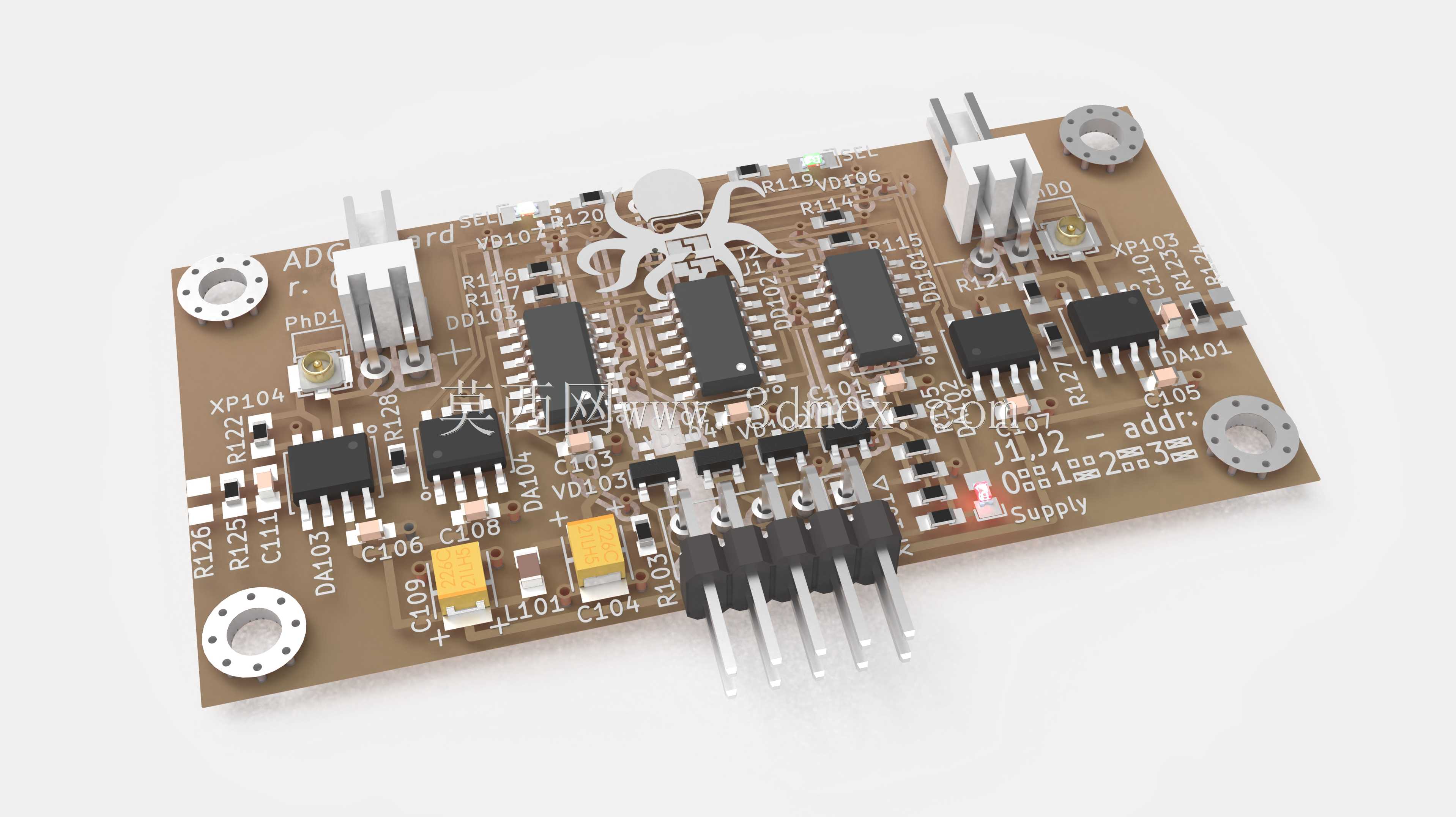

　　板上的接插件布局做了分区处理，左侧预留的排针接口对应模拟信号输入通道，每个通道的走线都做了等长处理，并且在走线两侧铺了接地保护铜皮，相邻通道之间预留了足够的隔离距离，减少通道间的串扰；下方的直插排针是电源与数字通讯接口，接口引脚定义兼容常规MCU开发板的扩展规范，能直接对接主流的主控核心板，不需要额外飞线转接。板上的元件排布遵循信号流向顺序，从输入接口的限流保护、滤波电容，到运算放大器的信号调理电路，再到ADC转换芯片、数字隔离芯片，最后到输出接口，整个信号路径尽可能缩短，减少信号传输过程中的衰减与干扰。电源部分的设计做了分级处理，模拟供电与数字供电分别采用独立的LDO稳压芯片，每个芯片的电源引脚旁都搭配了不同容值的去耦电容，覆盖从低频到高频的噪声滤除需求，电源入口处预留了防反接保护与过流熔断的焊盘位置，可根据实际应用场景选择是否焊接对应保护元件。板上的固定孔除了安装固定作用，还兼做板上接地网络的测试点，调试时可以直接通过安装孔连接示波器探头的接地端，减少测试引线引入的干扰。

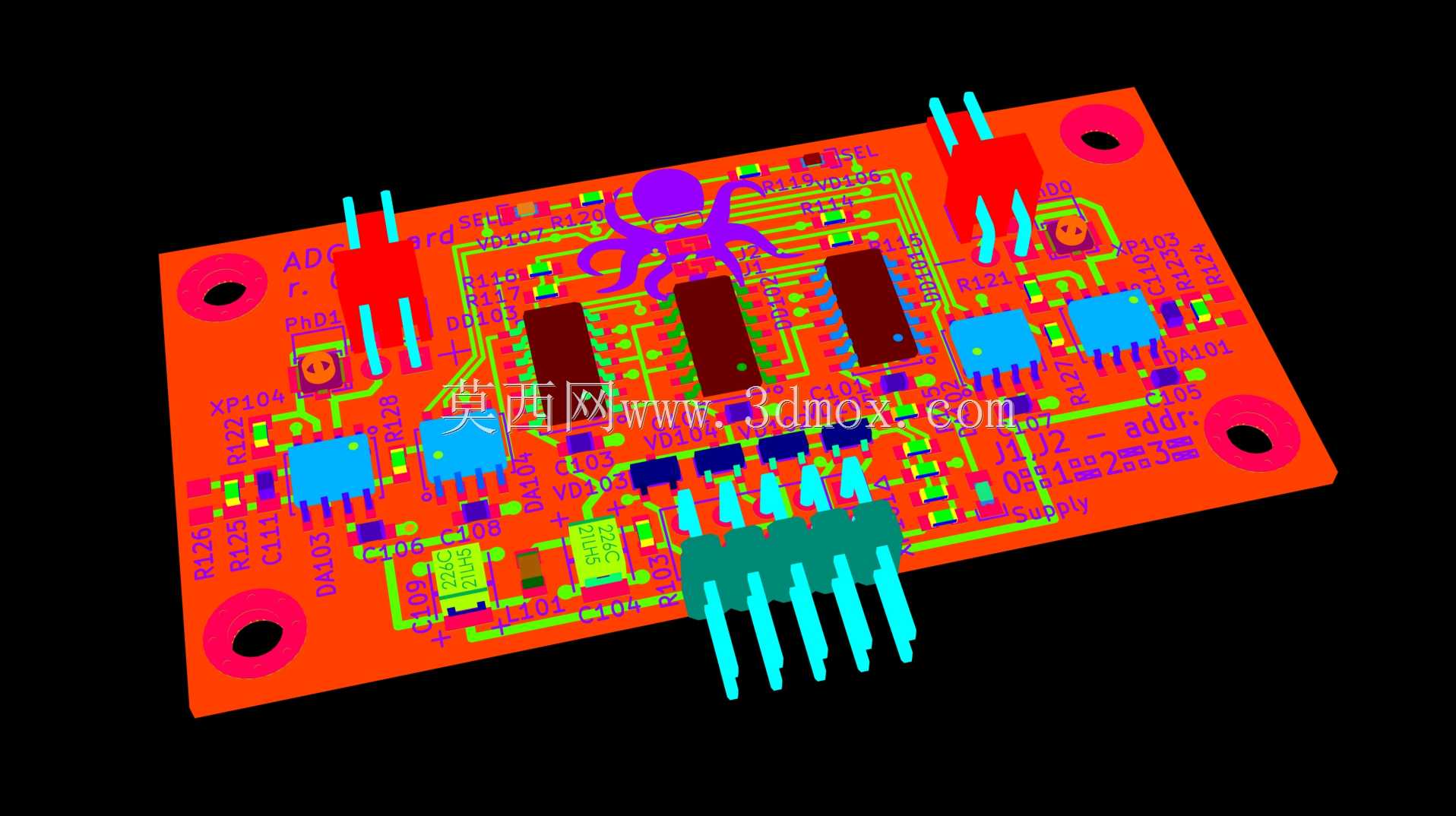

　　在结构细节上，板上的大功率元件比如电源稳压芯片、隔离芯片都布置在板边位置，远离核心的ADC转换芯片，避免元件工作时的温升影响ADC芯片的采样精度，元件的高度差做了统一管控，最高的接插件元件高度不超过12mm，板上所有贴片元件的高度都控制在5mm以内，整板安装后不会和机箱内的其他板卡产生空间干涉。在做三维建模的时候，每个元件的封装尺寸都严格对照实物 datasheet 做1:1还原，包括贴片电阻电容的焊盘尺寸、芯片的引脚间距、接插件的插针长度与位置公差，甚至板上的丝印标识位置都和实际生产的PCB丝印层保持一致，导入结构装配时可以直接做干涉检查，不需要反复调整元件位置。

　　对于需要做散热设计的应用场景，板上核心芯片的上方预留了足够的空间，可以粘贴小型散热片或者加装导风槽，不会和周边元件产生位置冲突。板边做了圆角处理，避免安装时板边的毛刺划伤操作人员或者机箱内的线材，所有走线的转角都采用45度斜角设计，既符合PCB生产的工艺要求，也能减少高频信号的反射。在实际应用中，这款采集板可以直接嵌入到工业电源监测设备、传感器信号采集终端、实验测试仪器内部，完成多路模拟电压信号的模数转换工作，把现场的模拟传感器信号转换成数字信号传输给主控单元做后续处理。建模过程中对板上所有元件的装配公差做了预留，接插件的插针与插座之间预留了合理的配合间隙，焊接生产时不会因为元件公差导致装配困难，安装孔的孔径也做了公差补偿，即使铜柱的安装位置有微小偏差，也能顺利完成整板的固定。
