28轴500吨级重载铁路货运凹底平车

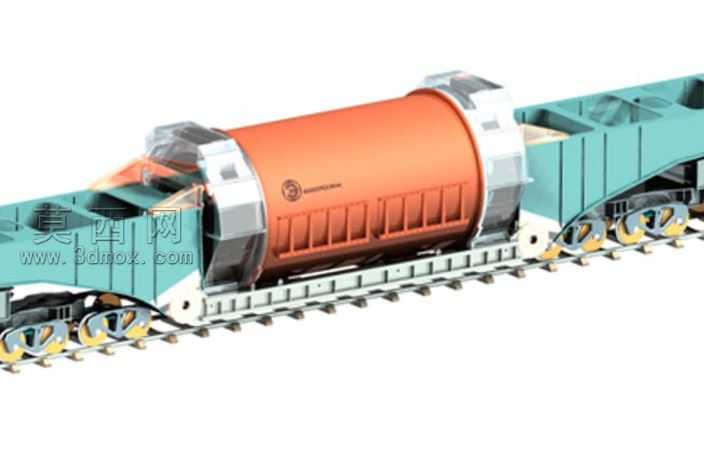

本作品为针对超大超重工业构件长途运输需求设计的28轴重载凹底铁路货运平车三维模型，建模过程严格遵循特种铁路货运车辆的工程设计规范，先通过基准轴与基准平面搭建整车装配骨架，自下而上完成走行部、承载底架、装载限位结构、罐体固定工装等子装配体的建模，再通过同轴、面贴合、距离约束完成整车总装，确保各部件相对位置符合铁路限界要求。走行部部分完整还原了多轴转向架的结构细节，对轮对、轴箱、弹簧减震组、侧架、摇枕等部件均做了精细化建模，轮对踏面采用标准LM磨耗型轮廓曲线，弹簧组件通过螺旋扫描特征生成并还原了减震阻尼结构，准确体现28轴布局分散轮压、适配500吨级重载承载的设计逻辑。承载凹底架采用变截面焊接钢结构建模，通过不同厚度的拉伸实体拼接出凹形承载舱结构，对纵横梁加强筋、端部连接座、罐体紧固鞍座均做了结构还原，凹底设计可有效降低装载货物的重心高度，满足超高超大罐体类货物的运输限界要求。所载运的大型罐体模型还原了筒身环向加强筋、端部密封法兰、侧壁标识位等细节，罐体与底架之间的固定工装通过绑定约束模拟实际焊接/栓接的紧固效果。材质渲染阶段，车体承载结构采用哑光青绿色工业防锈漆材质，调整粗糙度参数还原货运车辆漆面的磨砂质感；罐体采用暖橙色工业防腐涂层材质，添加细微的漆面颗粒纹理提升真实感；走行部轮对、金属连接件采用抛光铸钢材质，设置合理的金属反射度与高光参数；减震弹簧采用黑色阻尼橡胶与弹簧钢组合材质，区分不同部件的材质属性。场景搭建采用标准铁路轨道作为承载基准，轨道下方添加简化道砟结构，通过三点布光设置主光源、补光与轮廓光，突出整车的结构轮廓与材质层次，渲染视角选择斜向俯视角度，可完整展示整车的轴式布局、凹底承载结构与所载罐体的形态，清晰呈现该特种车辆适配大件重载铁路运输的设计特点，模型各部件结构逻辑清晰，可用于特种铁路车辆结构展示、大件运输方案模拟等场景。
