铁路车辆车厢压紧与屋顶板料装配工装

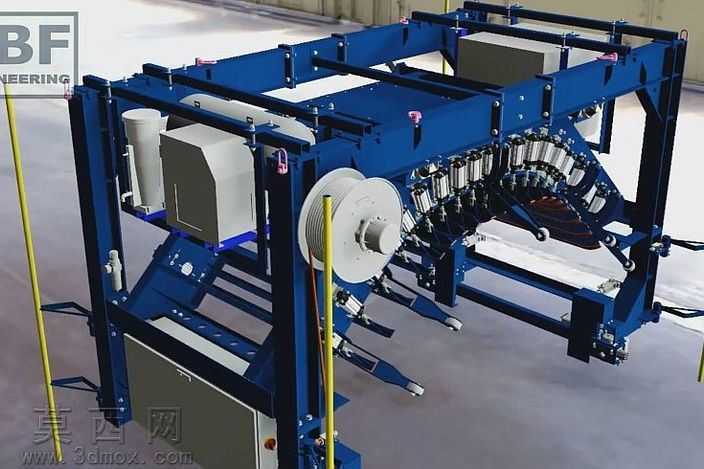

本模型为铁路车辆制造环节所用的车厢压紧与屋顶板料装配专用工装，整体采用三维参数化建模完成，完整还原了工装的全部结构细节。建模过程中以实际生产工况为核心依据，首先搭建主体框架结构，采用型钢拼接的承载式机架作为基础，框架连接处的螺栓、定位销等紧固件均按实际规格1:1还原，保证结构的装配合理性。模型对执行压紧功能的组件做了精细化构建，多组弧形排布的压紧单元沿板料贴合轨迹布置，每个压紧单元包含摆臂、压头、复位弹簧等零件，可实现对车厢屋顶弧形板料的多点同步压紧，避免板料装配过程中出现移位、形变问题。动力与传动部分的建模还原了驱动卷筒、传动辊组、导向杆等结构，卷筒用于收放牵引线缆配合板料上料定位，两侧的立式电气控制箱体按实际外观做了材质渲染，箱体表面的散热格栅、接线端口细节均有体现，机架底部的可调支撑脚可适配不同工位的地面调平需求。材质渲染环节，主体承载框架采用深蓝色工业烤漆材质，金属加工面做了哑光钢质质感处理，电气箱体采用浅灰色工程塑料与金属结合的材质表现，压头接触部位做了防滑橡胶材质区分，线缆采用黄色绝缘材质还原，整体渲染效果贴近实际生产现场的设备外观。设计思路围绕铁路车辆车厢装配的实际工艺需求展开，针对屋顶板料弧形曲面的定位难点，采用仿形排布的压紧结构保证压紧力均匀分布，框架式结构预留了足够的操作空间，方便工人完成板料对接、焊接等后续工序，各运动部件的行程、活动范围均在建模中做了运动干涉校验，确保工装实际使用时各机构动作顺畅无卡滞，可有效提升车厢顶板装配的作业效率与装配精度，降低人工定位压紧的劳动强度。
