工业蒸发浓缩成套装置三维结构设计

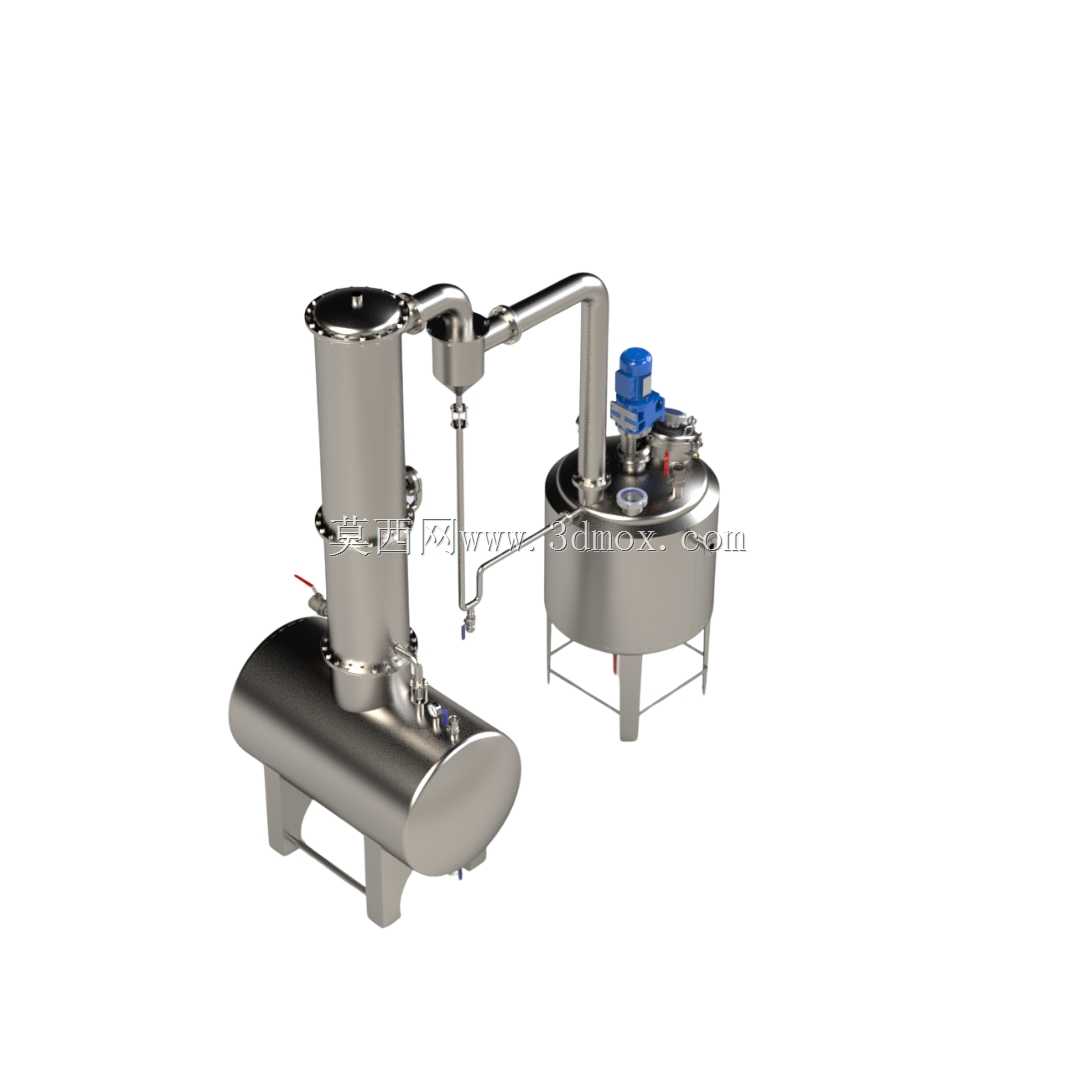

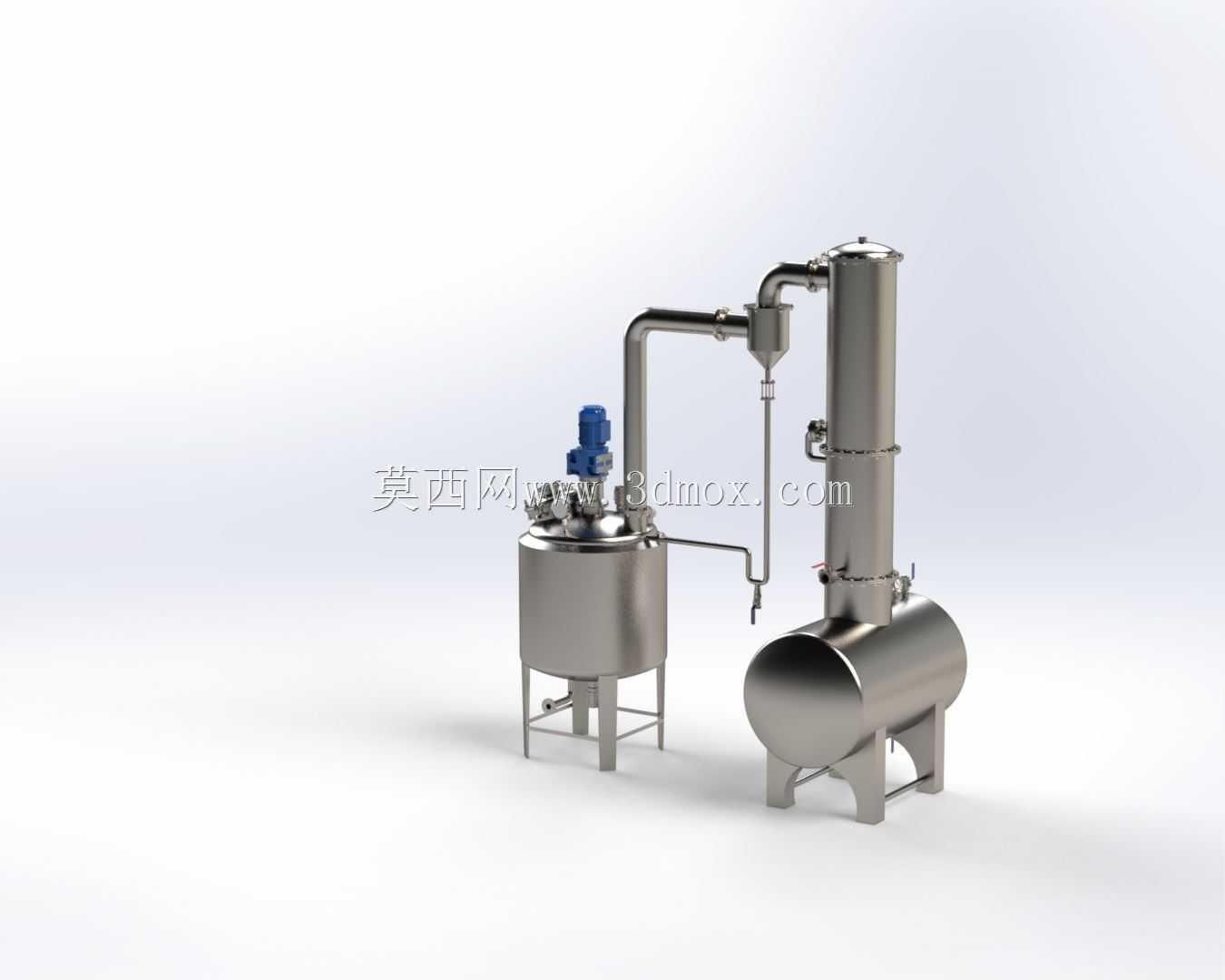

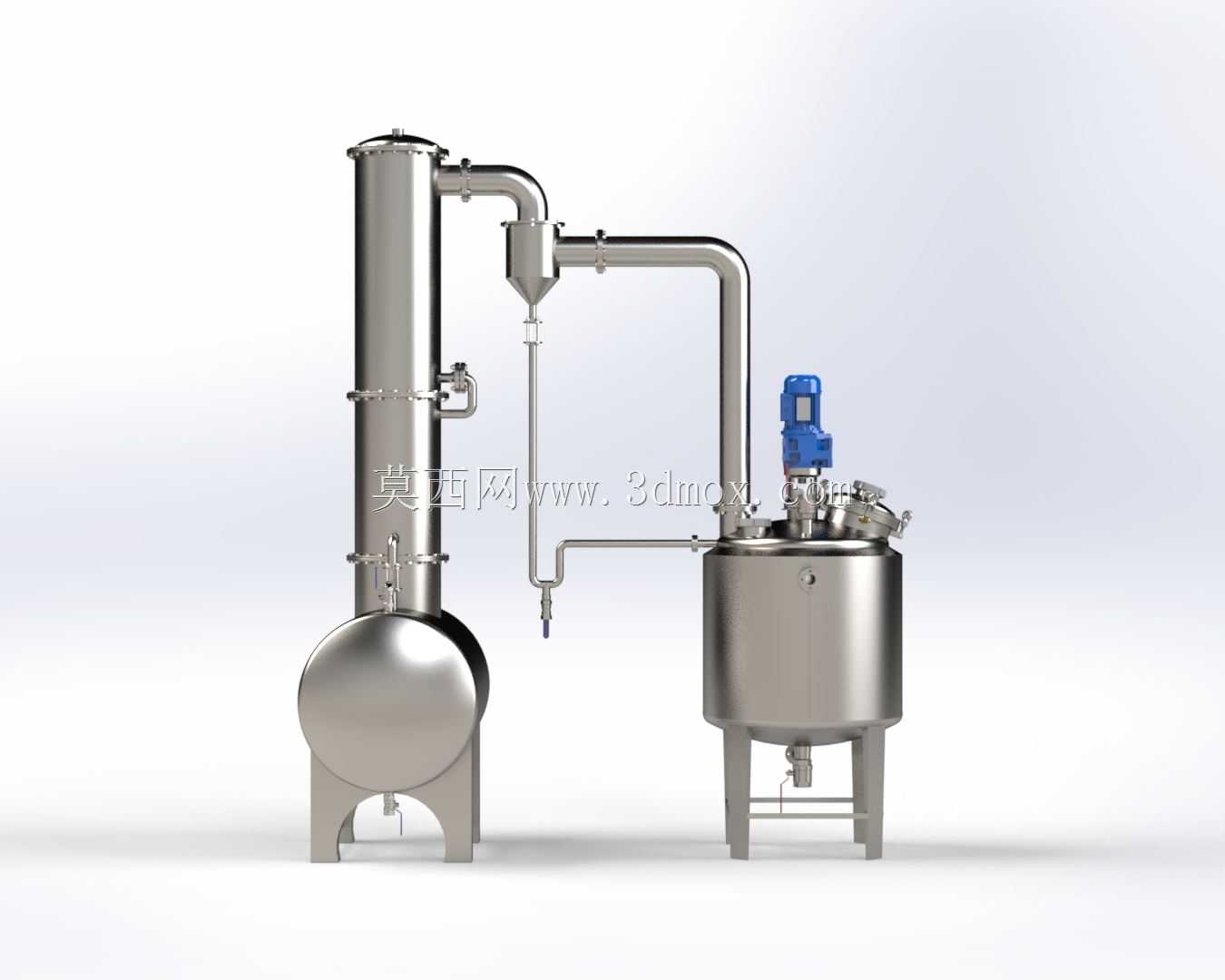

　　这套蒸发装置的三维建模，是针对中小批量溶剂蒸发、物料浓缩工况做的结构还原，整套设备分为三个核心功能段：卧式的换热蒸发腔、立式的气液分离柱、带搅拌的物料暂存反应罐，各段通过卫生级管道连接，配套阀门、视镜、搅拌驱动组件，完整复现了实际生产中蒸发设备的管路走向与支撑结构。从应用场景来看，这类设备常见于精细化工、食品提取、医药中间体生产环节，用来完成低沸点溶剂的蒸发回收、热敏性物料的低温浓缩，相比大型多效蒸发装置，这套单效结构的设备占地面积更小，安装灵活，适合中小产能的生产线配套，也常被用于实验室中试放大阶段的工艺验证，能模拟实际生产中的蒸发速率、气液分离效果，给后续量产设备的参数定型提供结构参考。

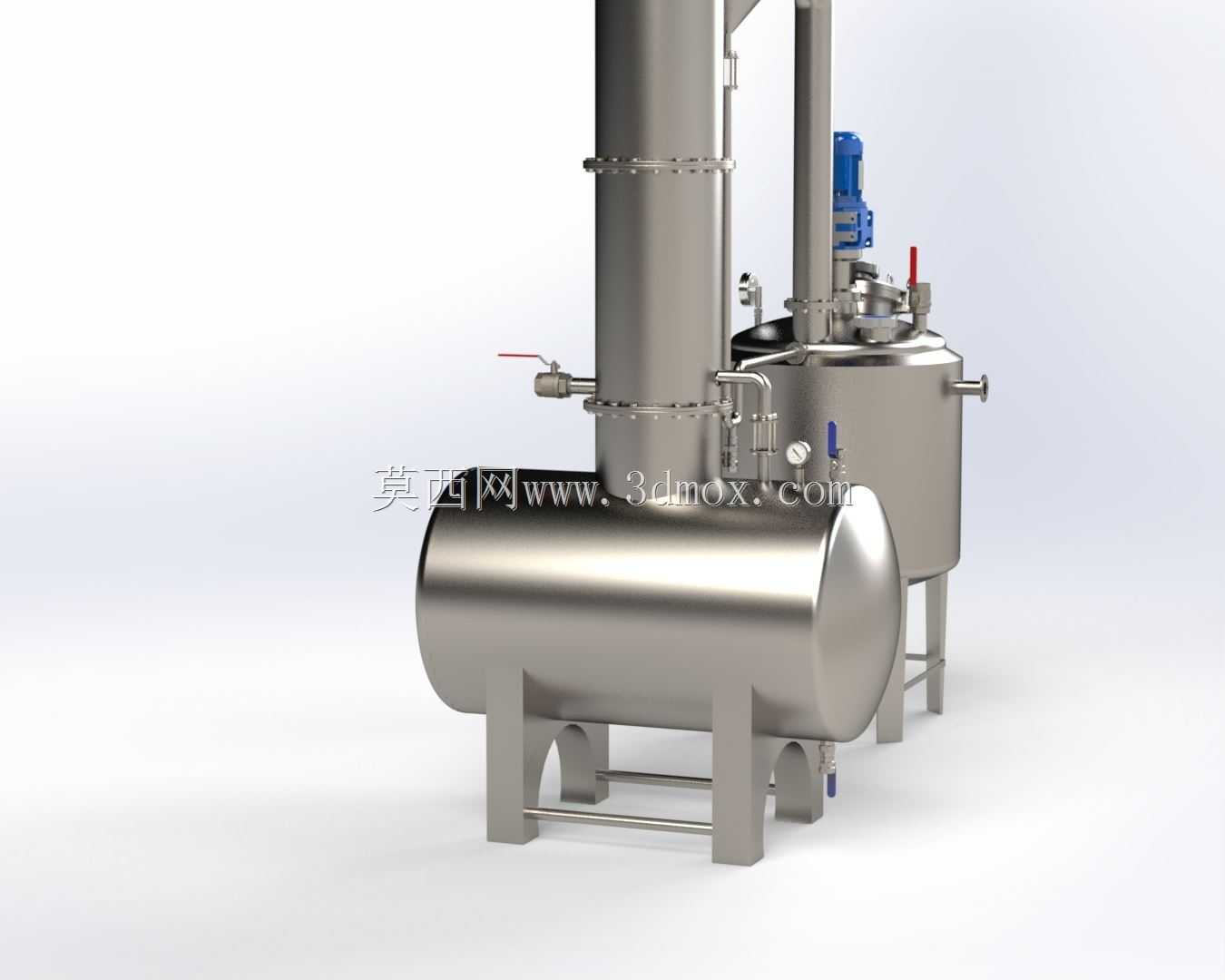

　　做这套模型的结构设计时，首先要考虑的是各功能段的安装边界：卧式蒸发腔采用支腿支撑，底部三个支腿的排布要兼顾地面承重与设备水平度调整，支腿高度预留了排污阀的操作空间，避免排污操作时出现干涉；立式分离柱直接安装在卧式蒸发腔顶部的法兰接口上，柱体侧面的进料管、回流管角度经过反复调整，既要保证管道内流体的自流角度，也要避免管道与侧面的操作平台、爬梯出现空间冲突；带搅拌的暂存罐采用三足式支撑，搅拌电机安装在罐顶中心位置，电机与搅拌轴的连接段预留了联轴器的安装空间，罐顶的人孔、视镜、进料口排布遵循操作侧优先的原则，所有需要人工操作的阀门、视镜都布置在面向操作通道的一侧，减少日常巡检、操作的走动距离。

　　设备的功能特性上，卧式蒸发腔内部布置了换热列管，工作时蒸汽走管程、物料走壳程，腔室顶部的气相出口直接连通立式分离柱，分离柱内部设置了折流板结构，气相上升过程中夹带的液滴会碰撞折流板汇聚成液膜，顺着柱壁回流到蒸发腔，减少物料的夹带损失；分离柱顶部的气相出口通过管道连接到冷凝单元（本模型未包含冷凝段，但接口位置预留了标准法兰连接尺寸），管道上设置的视镜可以实时观察气相的带液情况，方便操作人员调整蒸发温度与进料速率；暂存罐的搅拌装置采用锚式搅拌桨，适合中低粘度物料的混合，罐底的出料阀采用上展式结构，避免物料沉积在阀门口造成堵塞，罐侧的液位计接口可以配套玻璃管液位计或者磁翻板液位计，实时监控罐内物料存量。建模过程中对管路连接的细节做了完整还原，所有管道连接都采用快装卫生级法兰，符合食品、医药行业的清洁要求，管道的弯头曲率半径统一采用1.5倍管径，减少流体输送的阻力，管道上的阀门排布位置都预留了扳手操作空间，不会出现阀门手轮被管道或者设备本体挡住的情况；设备的所有支腿底部都预留了地脚螺栓安装孔，安装时可以通过地脚螺栓调整设备水平，避免运行过程中因为设备倾斜导致的物料偏流、搅拌轴偏心磨损问题。

　　从安装尺寸的边界来看，整套设备的最大宽度出现在卧式蒸发腔的支腿外侧，最大高度是立式分离柱的顶部排气口位置，设备安装时需要在顶部预留至少0.8米的管道安装与检修空间，侧面操作通道预留1.2米以上的宽度，方便操作人员日常巡检、开关阀门、观察视镜；暂存罐与分离柱之间的连接管道设置了一定的倾斜角度，保证管道内的冷凝液可以自流回暂存罐，避免管道内积液造成的液封问题。这套模型的结构设计完全遵循实际化工设备的设计规范，所有法兰尺寸、管道直径、支腿间距都符合行业通用标准，不管是用来做设备布局仿真、工艺方案演示，还是作为同类型设备设计的结构参考，都能直接复用相关的尺寸参数与排布逻辑，减少从零开始建模的重复工作量。
