谐波赤道仪精密机械结构设计

这套谐波赤道仪的结构设计，核心围绕天文观测场景下的高精度指向需求展开，区别于普通传动设备，赤道仪需要在长时间跟踪天体的过程中，抵消地球自转带来的视运动偏移，因此对传动回差、结构刚性、负载适配性都有极高的要求。从实际应用场景来看，这类设备主要搭载于业余天文观测、小型天文科研观测平台，可配套不同口径的折射式、反射式天文望远镜，也可拓展搭载导星相机、滤镜轮等附属配件，在户外观测、固定天文台站部署场景下都能适配。

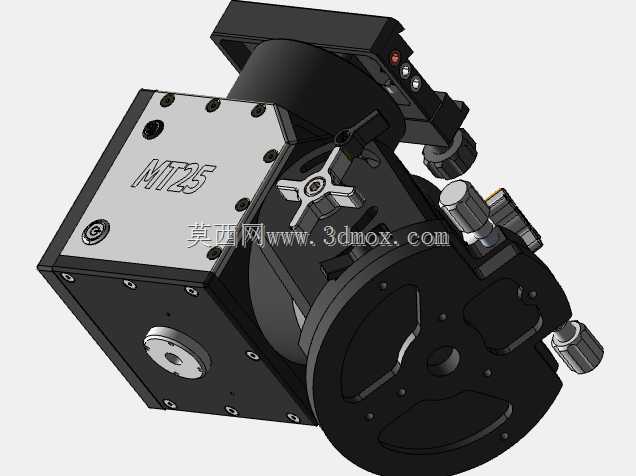

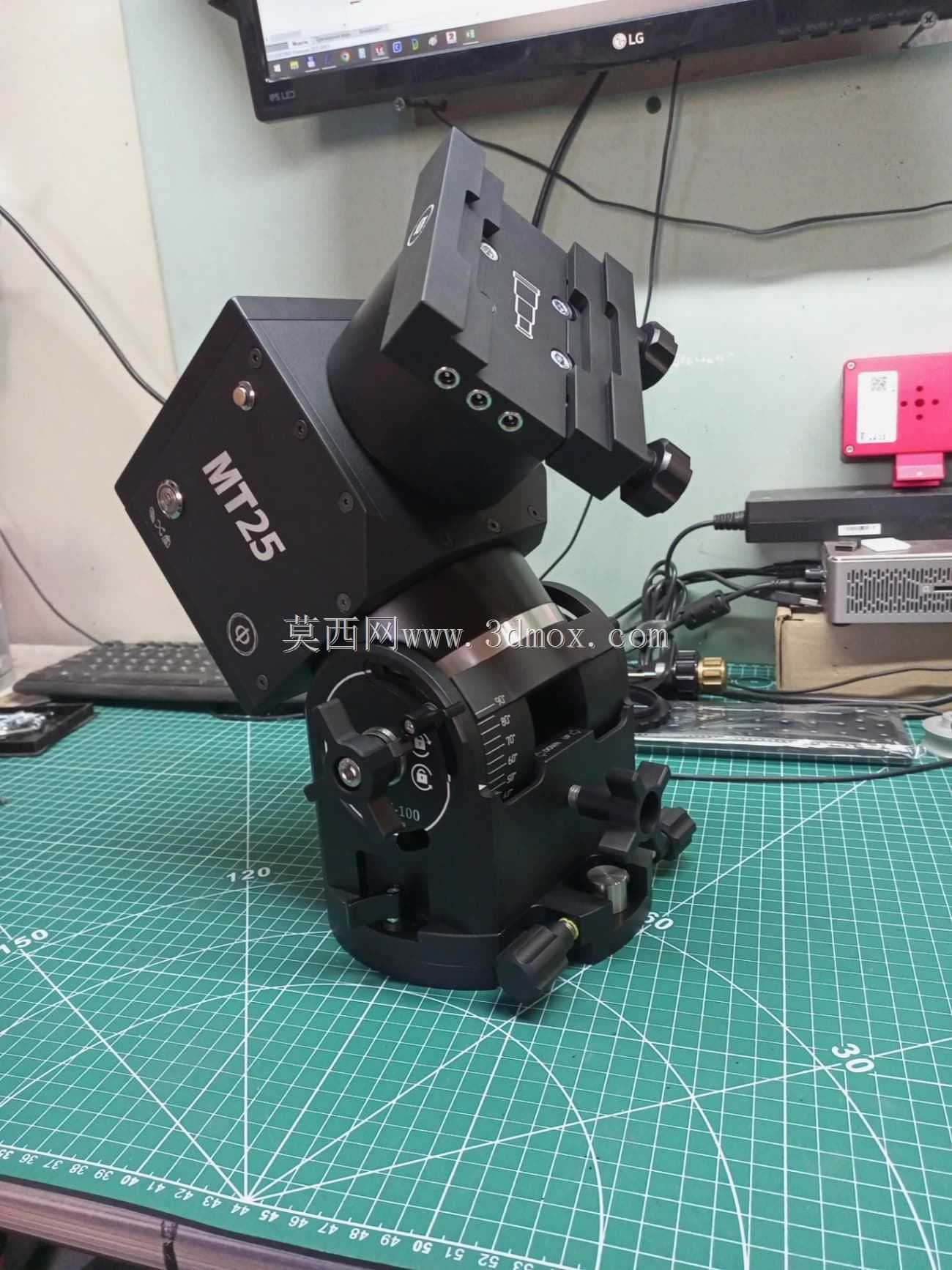

从功能特性来看，这套结构采用谐波减速作为核心传动方案，相比传统蜗轮蜗杆结构的赤道仪，谐波传动的零背隙特性能够大幅降低传动回差，长时间跟踪过程中不需要频繁调整回差补偿，同时谐波减速的大减速比特性，能够让步进电机或者伺服电机的输出扭矩平稳传递到转动轴系，即使搭载较重的镜筒设备，也能实现平滑的低速转动，不会出现爬行、抖动的问题。结构上集成了RA轴与DEC轴两个正交的转动自由度，RA轴对应天赤道方向的匀速转动，匹配地球自转角速度实现跟踪，DEC轴对应赤纬方向的角度调整，用于指向不同赤纬的天体目标，两个轴系都设计了手动微调旋钮与锁紧机构，在初始寻星阶段可以手动快速调整角度，锁紧后能够保持结构刚性，不会出现负载滑移的问题。

设计思路上，整套结构优先考虑了轻量化与刚性的平衡，主体承力结构采用铝合金材质的框架设计，在保证安装基准面平面度、轴系同轴度的前提下，尽可能削减非承力区域的材料厚度，降低整体设备重量，方便户外观测时的搬运与架设。轴系部分采用交叉滚子轴承作为转动支撑，相比普通深沟球轴承，交叉滚子轴承能够同时承受径向、轴向与倾覆力矩，在搭载偏心负载的望远镜时，不会出现轴系倾斜、转动卡滞的问题，保证转动精度的长期稳定。控制模块集成在设备侧方的安装位，预留了电机驱动、导星接口的安装空间，不需要额外外置控制盒，整体集成度更高，布线也更简洁，避免户外使用时线缆缠绕影响转动。

从外形尺寸与安装边界来看，整套设备的安装基准面设计了标准的三脚架连接接口，兼容主流天文三脚架的3/8英寸安装螺孔，不需要额外转接配件就能直接架设。设备上方的负载安装面设计了标准的鸠尾板安装槽，兼容主流的天文望远镜鸠尾板规格，快拆结构能够快速更换不同的负载设备，不需要重新打孔适配。转动过程中，两个轴系的转动范围都做了机械限位设计，避免转动超程拉扯内部线缆，同时限位位置做了缓冲结构，防止硬限位碰撞导致轴系精度偏移。设备的调节旋钮都布置在操作人员易触碰的侧方位置，在架设状态下不需要大幅度改变姿势就能完成锁紧、微调操作，符合实际使用的操作逻辑。

细节设计上，所有外露的紧固件都采用内六角圆柱头螺钉，保证外观整洁的同时，也能保证连接强度，接缝处都设计了防尘密封结构，在户外多尘、潮湿的使用环境下，能够避免灰尘、水汽进入内部传动结构与轴承部位，延长设备的维护周期。谐波减速器的安装位设计了预紧调整结构，装配时可以调整谐波发生器的啮合预紧量，在保证零背隙的同时，避免预紧过大导致的转动阻力增加、磨损加快问题。电机安装位采用同轴直连的设计，没有额外的同步带或者齿轮传动环节，进一步消除了中间传动环节带来的回差与传动误差，让传动精度完全取决于谐波减速器本身的精度等级。
