双工位转盘式全自动罐头封盖设备结构

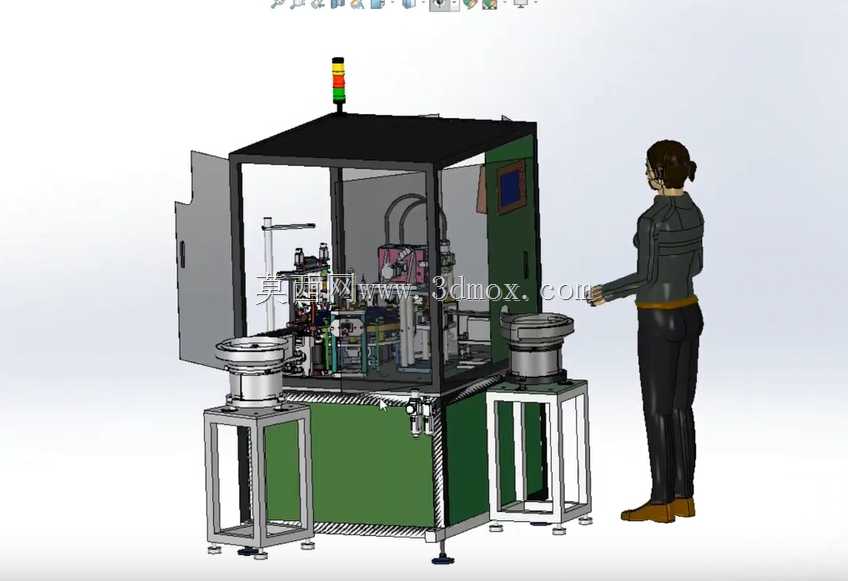

　　这套双工位转盘式封盖结构，主要面向食品、日化领域的金属罐、硬质塑料罐类产品的封合工序，适配中小批量多规格罐型的连续化生产场景，常见于罐头食品加工厂、宠物食品包装车间、小型日化密封产品生产线的末端封装工位，可衔接前端灌装、内容物装填工位的出料输送线，无需额外增设复杂的中转接驳结构，就能完成待封罐的自动上料、定位、封合、成品输出全流程动作。从结构布局来看，设备采用一体式机架承载，底部采用可调式脚杯支撑，安装时无需预埋地脚螺栓，只要地面平面度误差控制在每米2mm以内，就能通过脚杯调节完成设备调平，整体占地边界控制在长1800mm、宽1200mm、高1900mm的范围内，顶部的三色警示灯最高处距地面2100mm，适配常规车间3米以上层高的安装要求，两侧外置的振动盘上料机构分别布置在机架左右侧，单组振动盘的安装占地为长500mm、宽500mm，与主机架通过螺栓刚性连接，避免上料过程中振动传导至主机封合工位影响封合精度。

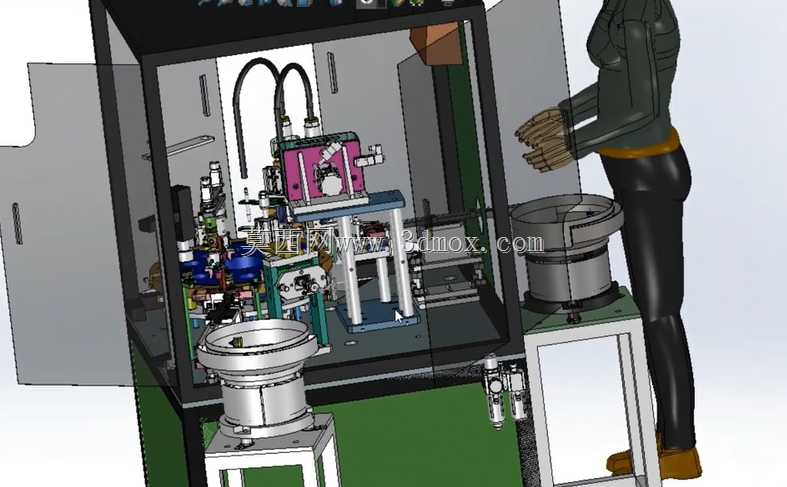

　　设计阶段优先考虑了工位切换的节拍匹配，采用凸轮分割器驱动的多工位转盘作为载具输送核心，转盘上均匀布置4个罐身定位工装，每个工位对应不同工序：待封罐上料位、盖体预装位、双轮滚封位、成品出料位，分割器的停顿时间与各执行机构的动作时长做了时序匹配，双封轮的滚封动作采用仿形凸轮轨迹驱动，封合过程中滚轮沿罐盖卷边轮廓做匀速进给滚压，保证卷边的叠接率、紧密度符合食品罐密封的相关要求，避免出现封边翘曲、密封不严的问题。两侧的振动盘分别负责罐身与罐盖的定向排序上料，罐身通过直振输送轨输送至转盘上料位，由气动拨叉将罐身推入定位工装，罐盖则通过另一条输送轨送至盖体预装位，采用柔性压头将罐盖预压在罐口位置，避免转盘转动过程中罐盖偏移。

　　设备的安全防护设计采用半封闭钣金护罩，操作侧设置可开合的安全门，门上安装安全联锁开关，门体打开时设备自动切断执行机构动力，仅保留控制系统供电，方便调试时的点动操作，护罩上预留透明观察窗，可在设备运行时直接观察内部封合工位的工作状态，无需频繁开门检查。气路系统全部布置在机架内部的安装板上，气源处理三联件布置在机架侧方易操作位置，方便日常排水、压力调节，所有气动执行元件的管路均采用快插接头连接，后期维护更换元件时无需复杂的管路排布。电气控制箱集成在机架侧部的护罩内，PLC与IO模块采用导轨安装，接线端子全部做线号标识，传感器线路与动力线路分开走线，避免信号干扰。

　　这套结构在设计时充分考虑了换型的便捷性，转盘上的罐身定位工装采用快拆式结构，更换不同直径的罐型时，只需松开紧固螺钉更换对应规格的定位套，同时调整封轮的进给行程参数，就能在半小时内完成全机换型，适配直径50mm到120mm、高度80mm到200mm范围内的常规圆形罐封盖需求，无需对主体结构做大规模改动。设备的成品出料位采用倾斜式导料槽，封合完成的罐头随转盘转动到出料位时，工装下方的顶出机构将罐体顶起，顺着导料槽滑出至后续的成品输送线或者收料框，导料槽表面贴有软性耐磨材质，避免罐体表面在出料过程中出现刮擦掉漆的问题。整体结构的受力部件全部采用型钢焊接后做去应力处理，避免长期运行过程中机架变形影响封合精度，所有转动副位置均设置润滑注油点，日常维护时可定期加注润滑脂，延长核心部件的使用寿命。
