高架式工业通风防雨排风装置结构

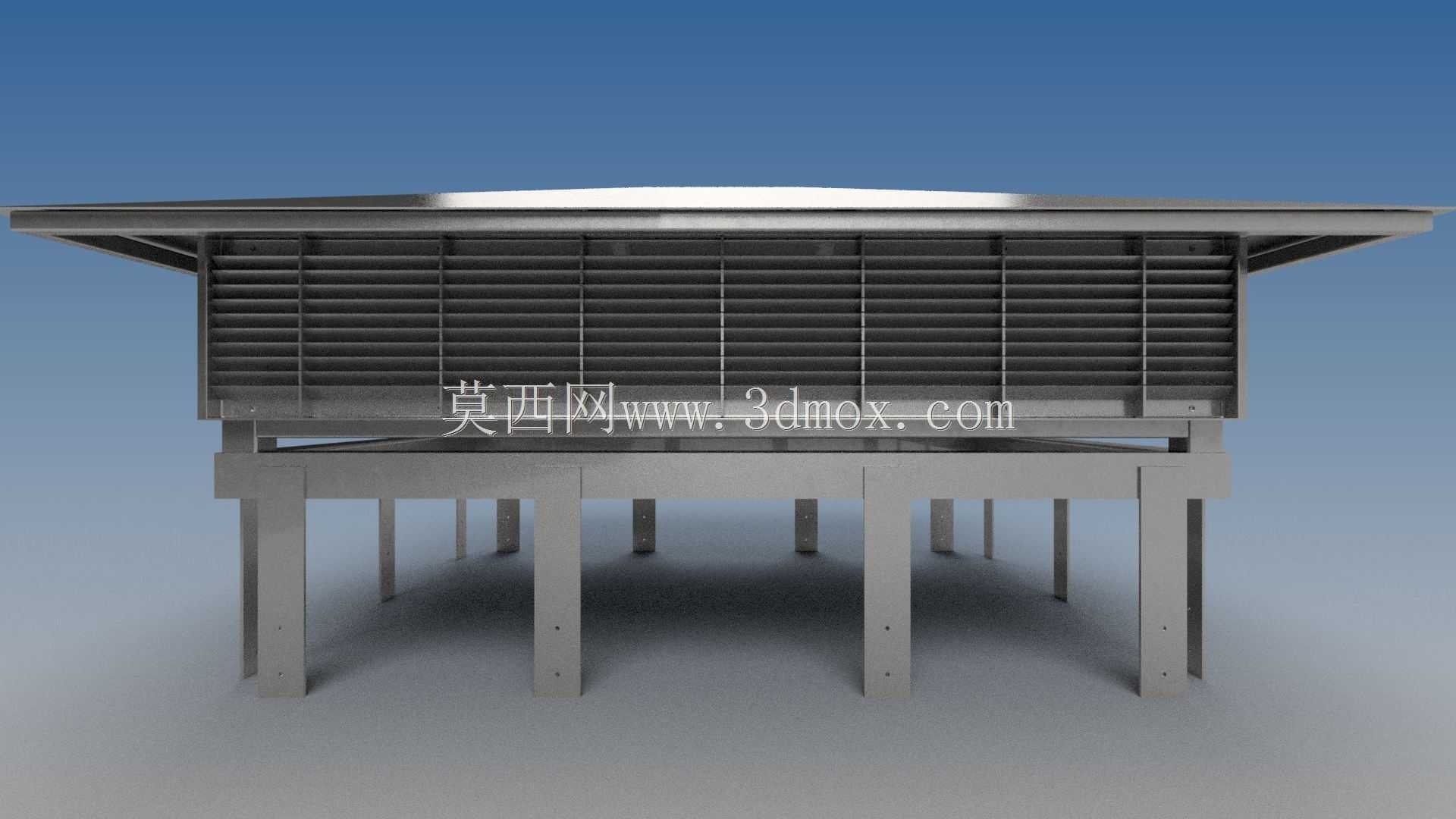

　　该装置主要应用于工业厂房、大型公共建筑的屋面排风场景，针对屋面排风过程中需要兼顾大流量通风、防雨防杂物侵入、结构承重适配的核心需求设计，区别于普通民用风帽，整体采用全金属结构适配工业场景的长周期户外使用要求。从结构布局来看，整体采用高架支撑设计，下部为多根等距分布的立式钢质支腿，支腿与屋面基础的连接预留了标准安装孔位，安装时可根据屋面防水层厚度、承重梁位置调整支腿固定点位，支腿之间通过横向连系梁形成稳定的框架结构，可抵御常规地区的屋面风荷载，避免强风天气下结构移位或变形。上部排风主体采用宽幅平顶出风檐设计，檐口向外延伸超出下部百叶区域一定距离，可在降雨天气直接阻挡大部分斜向飘落的雨水，避免雨水顺着百叶缝隙进入排风通道内部。

　　核心通风区域采用横向排布的可调式百叶结构，百叶叶片采用带导流角度的冲压金属板材，叶片之间的间隙经过通风效率验算，既可以保证排风过程中气流阻力处于较低区间，满足大流量排风的通流面积要求，又可以阻挡屋面落叶、小型飞禽、高空坠物等进入排风管道，叶片的倾斜角度经过优化，正常排风工况下气流可顺畅向外扩散，降雨时溅落到叶片表面的雨水会顺着叶片导流槽流向外侧，不会倒灌进入内部风道。在设计思路上，该结构优先考虑户外长期使用的耐候性，所有金属构件均采用等厚度板材加工，焊接位置做满焊处理后打磨平整，整体装配完成后可做表面防腐喷涂处理，适配化工园区、沿海高湿高盐区域的使用需求。

　　安装边界方面，支腿的分布间距适配常规工业厂房屋面的承重梁排布尺寸，整体高度可根据屋面排风竖井的伸出高度做适配调整，顶部檐口的外伸尺寸可根据当地常年降雨强度、最大风力等级做参数化调整，百叶区域的通流面积可根据配套排风系统的额定风量做匹配计算，避免通流面积不足导致排风阻力过大，或是通流面积过大造成防雨性能下降。实际使用过程中，该装置无需额外配置动力部件，依靠下部排风系统的正压将室内废气、热空气通过百叶区域向外排出，高架结构可以让排出的废气快速扩散到高空区域，避免废气在屋面附近淤积倒灌回建筑内部，同时平顶檐口的设计也减少了装置本身的风阻，降低强风天气下装置承受的风荷载，提升结构整体稳定性。

　　结构细节上，支腿底部设置了加强筋板，与屋面基础连接时可通过膨胀螺栓或焊接预埋板的方式固定，连接位置可做柔性防水处理，避免破坏屋面原有防水层造成渗漏；百叶组件采用模块化装配设计，后期维护时可单独拆卸损坏的叶片，无需整体拆解装置，降低运维过程中的工作量和成本；顶部檐口采用折边工艺处理，边缘做圆弧过渡，避免加工安装过程中出现锐边划伤的安全隐患，同时折边结构也提升了檐口本身的结构强度，避免长期户外使用出现檐口变形下垂的问题。
