可动态伸缩变形霍伯曼球面机构

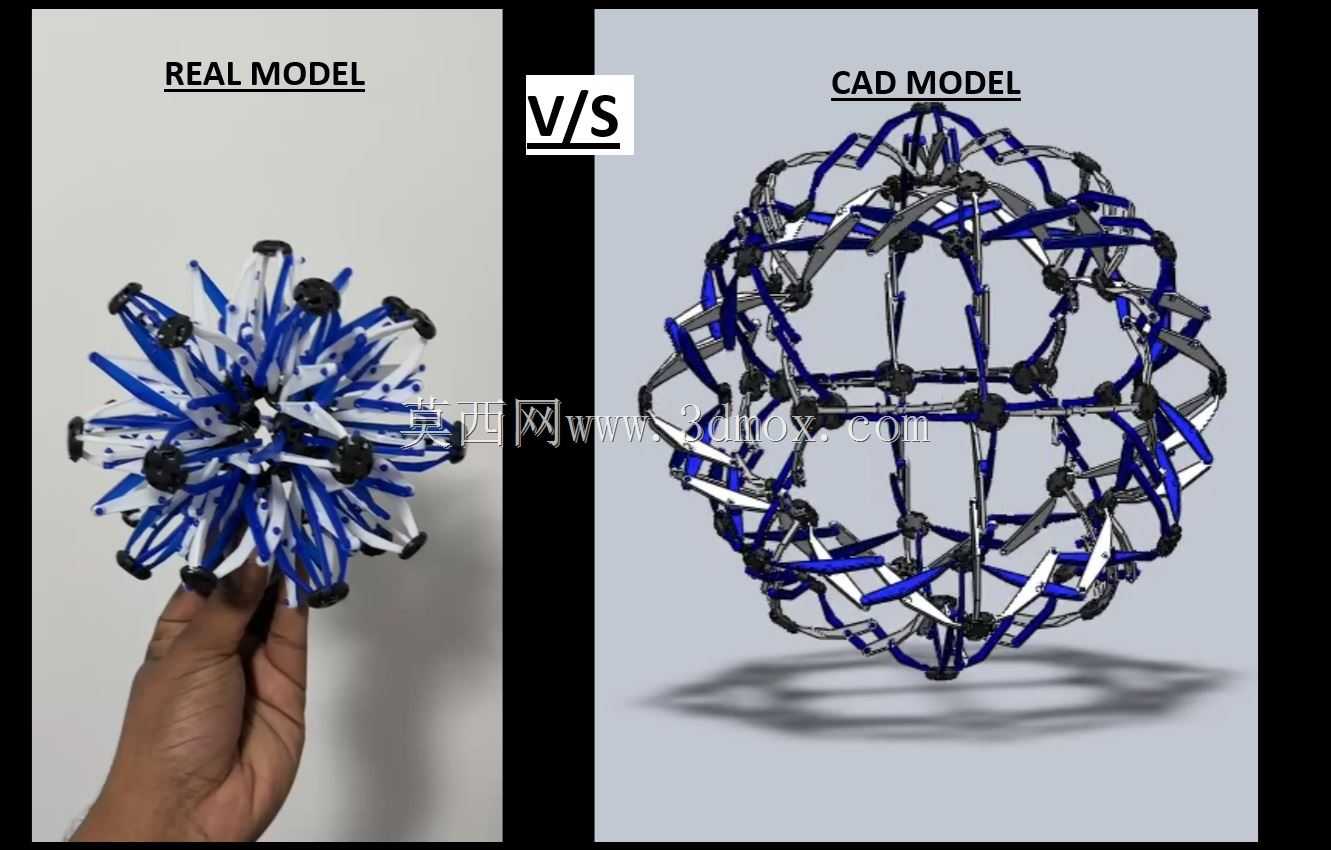

　　该球面伸缩机构的核心运动逻辑依托剪叉单元的环形阵列排布实现，区别于常规平面剪叉升降结构，其所有铰接点的运动轨迹均沿球面径向分布，当机构受径向外力作用时，每一组剪叉臂绕中间铰接点同步转动，带动所有节点沿球面向心或离心移动，最终实现整体球体直径的连续变化，整个运动过程无卡滞点，各构件运动干涉在设计阶段已通过运动仿真完全规避。从实际应用场景来看，这类可连续变形的球面结构最早被应用于儿童益智玩具领域，依靠抛出后受空气阻力自动张开、抓取时受径向挤压缩回的特性，形成极具趣味性的交互反馈，不需要额外设置动力源，仅依靠结构本身的运动特性即可实现动态效果。

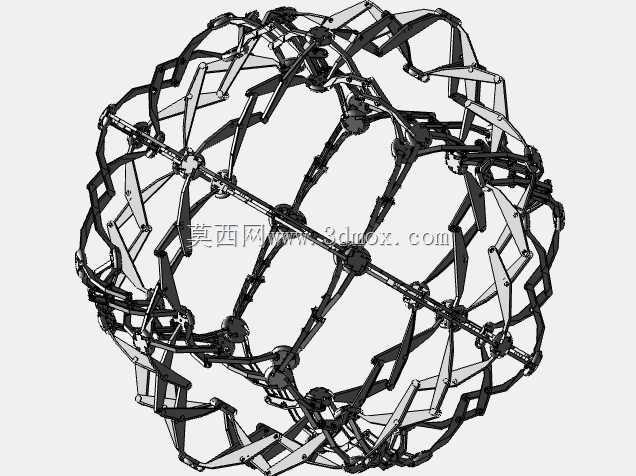

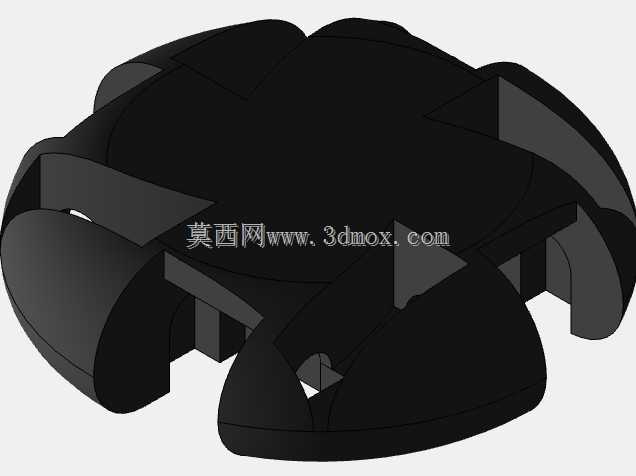

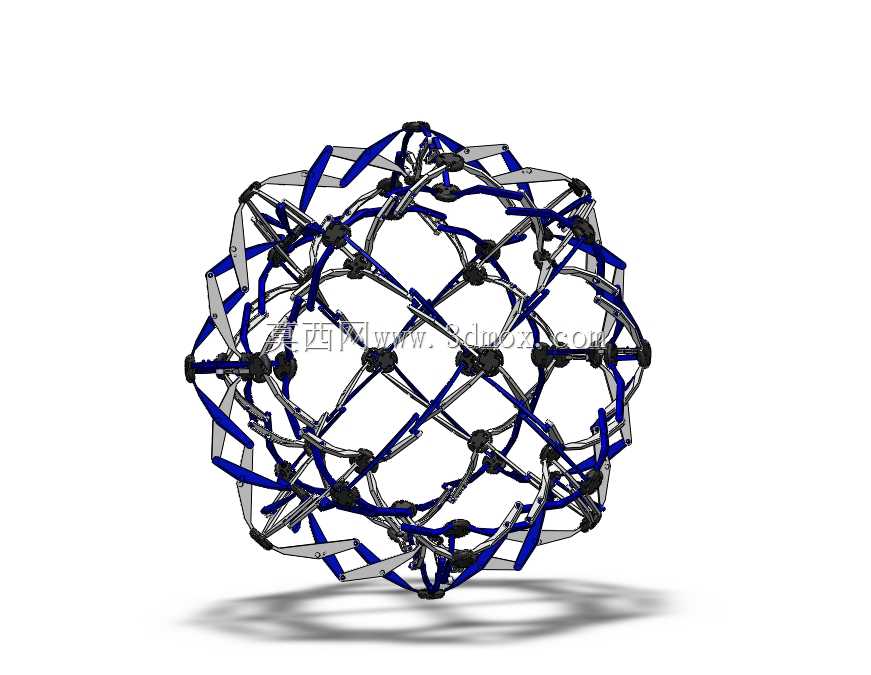

　　后续随着结构优化，这类机构也被拓展应用到可展开天线支撑骨架、可变径防护笼、空间可展开结构、舞台动态装饰装置等场景，在需要大伸缩比、收拢状态占用空间小、展开后为规则球面形态的工况下，该结构相比多段拼接式的伸缩结构拥有更高的可靠性，运动同步性更优，不需要额外设置复杂的同步传动组件。从设计思路层面拆解，整个机构以球心为对称中心，将多组完全相同的剪叉构件沿球面经纬方向均匀排布，每一个剪叉单元的两端铰接点分别与相邻单元的对应节点连接，所有铰接副均采用转动间隙极小的销轴连接，避免运动过程中出现径向窜动导致整体形态失圆。

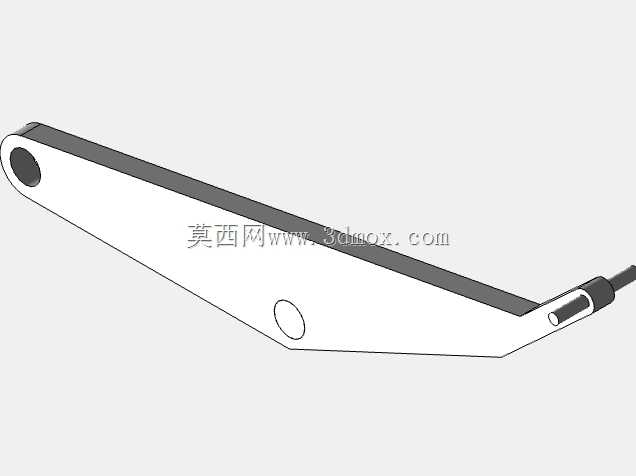

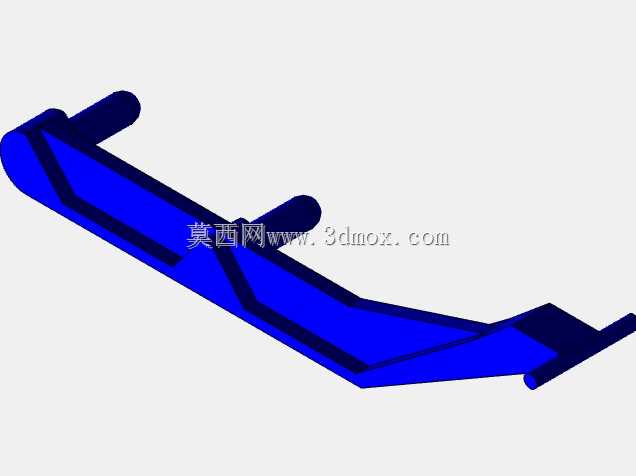

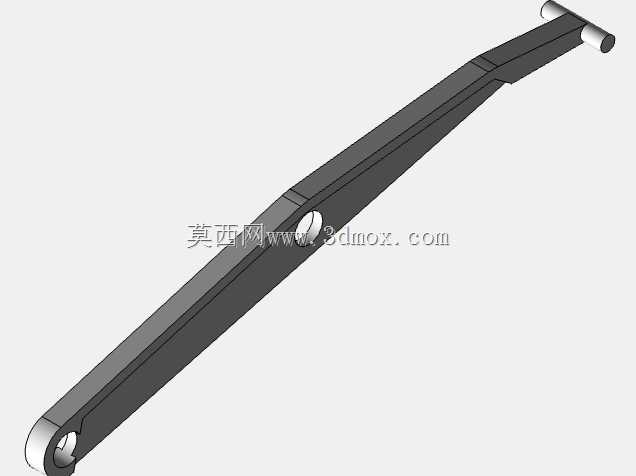

　　构件的截面尺寸根据运动受力情况做了差异化设计，剪叉臂主体采用等截面薄壁杆件，在保证抗弯强度的前提下尽可能降低整体重量，铰接节点位置做了局部加厚处理，避免反复转动过程中出现铰接孔磨损松旷。在外形尺寸与安装边界层面，该机构收拢状态下的整体外径可根据实际使用需求调整剪叉臂长度实现定制，展开状态下的最大外径通常为收拢状态的2-3倍，整个运动行程内所有构件的运动包络均为规则球形，安装时仅需要预留对应展开直径的球形空间即可，不需要额外设置导向结构，机构本身的运动约束即可保证伸缩过程的形态稳定。从功能特性来看，该机构属于纯机械无源结构，不需要配套电气驱动元件即可实现伸缩变形，依靠自身的结构对称性保证运动过程中各方向受力均匀，在承受径向均布载荷时，所有剪叉臂受力大小一致，不会出现局部构件过载的情况。日常维护仅需要定期在铰接点位置添加润滑脂降低转动阻尼，即可保证长期使用过程中运动顺畅，相比带动力的可变径结构，其故障率更低，适用场景更广，既可以作为科普教具展示机械结构的运动原理，也可以作为功能构件集成到各类需要可变径球面支撑的设备中。

　　在建模过程中需要重点关注铰接点的位置精度，每一组剪叉臂的铰接孔中心距误差需要控制在极小范围内，否则阵列装配后会出现运动卡滞，甚至部分构件装配后存在静态干涉的问题，通常会先完成单个剪叉单元的参数化建模，通过参数关联调整臂长、铰接点位置，验证单个单元的转动角度范围后，再通过环形阵列完成整体装配，最后做全行程的运动干涉检查，确保整个伸缩过程中所有构件之间无碰撞，运动行程达到设计预期。这类结构的设计难点在于平衡伸缩比与结构稳定性，若单纯追求更大的伸缩比，会导致剪叉臂在完全展开状态下的受力角度变差，承受径向载荷时容易出现结构失稳，因此需要根据实际使用场景的载荷要求，合理选择剪叉臂的长度、铰接点位置以及杆件截面参数，在保证伸缩比满足使用需求的前提下，让构件受力处于合理区间，提升整体结构的可靠性。
