管式螺旋给料输送设备结构设计

在散状物料的密闭输送作业场景里，这类管式螺旋输送结构是粉体、小颗粒物料连续转运的核心执行部件，常见于粮食加工、建材配料、化工粉体投料、污水处理药剂投加等生产环节，能够在水平或小倾角布置的工况下，完成从上部料仓到下游工艺设备的定量给料与密闭输送，避免物料在转运过程中出现扬尘撒漏、受潮污染的问题。

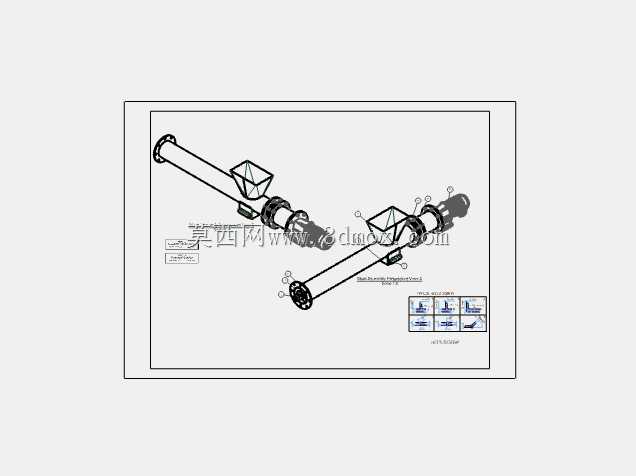

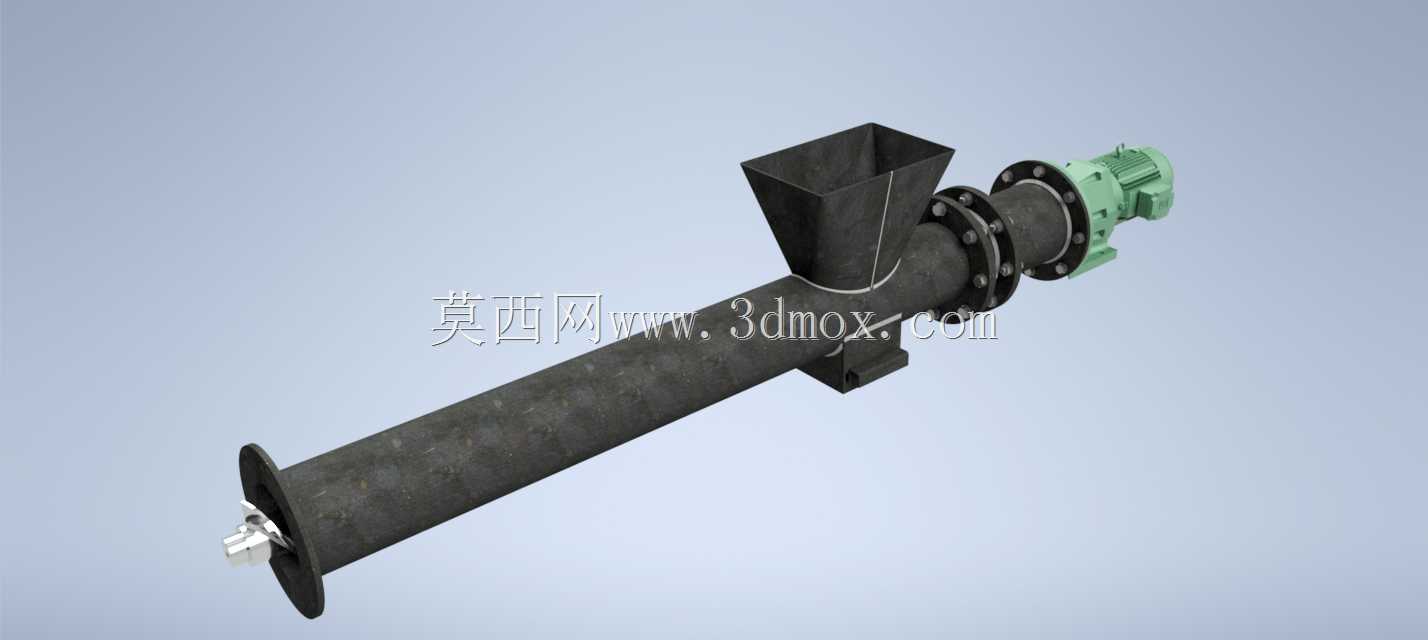

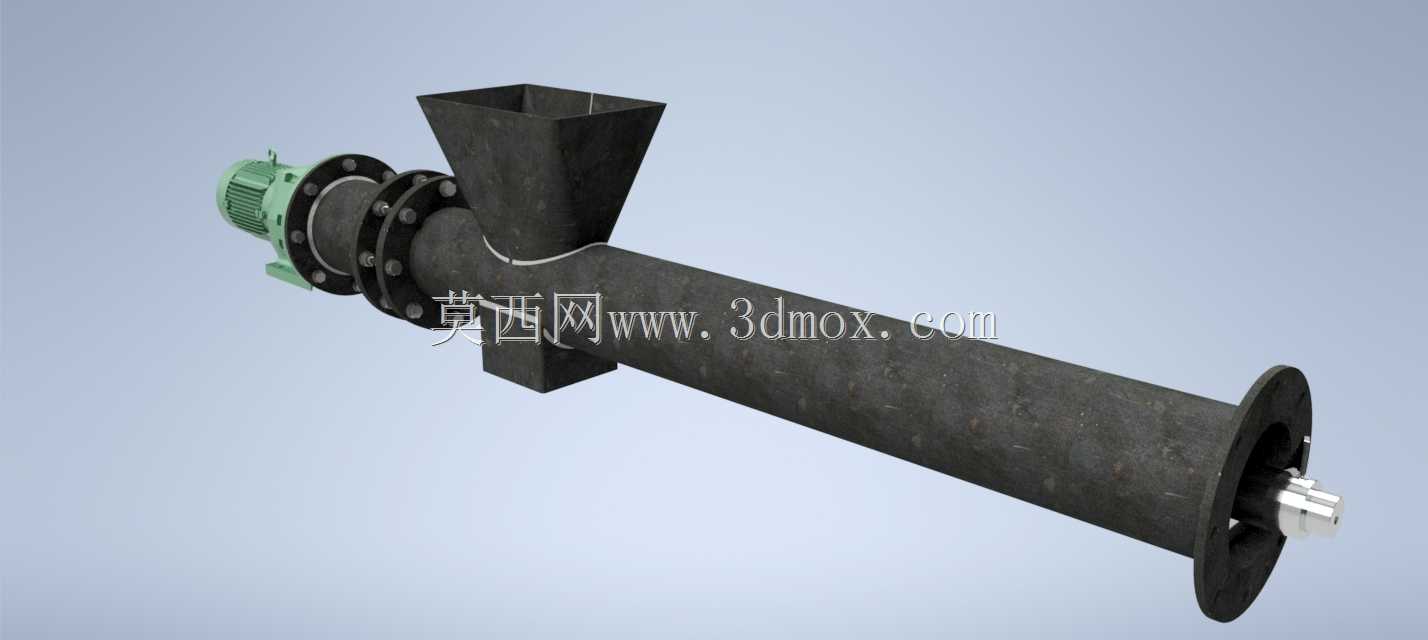

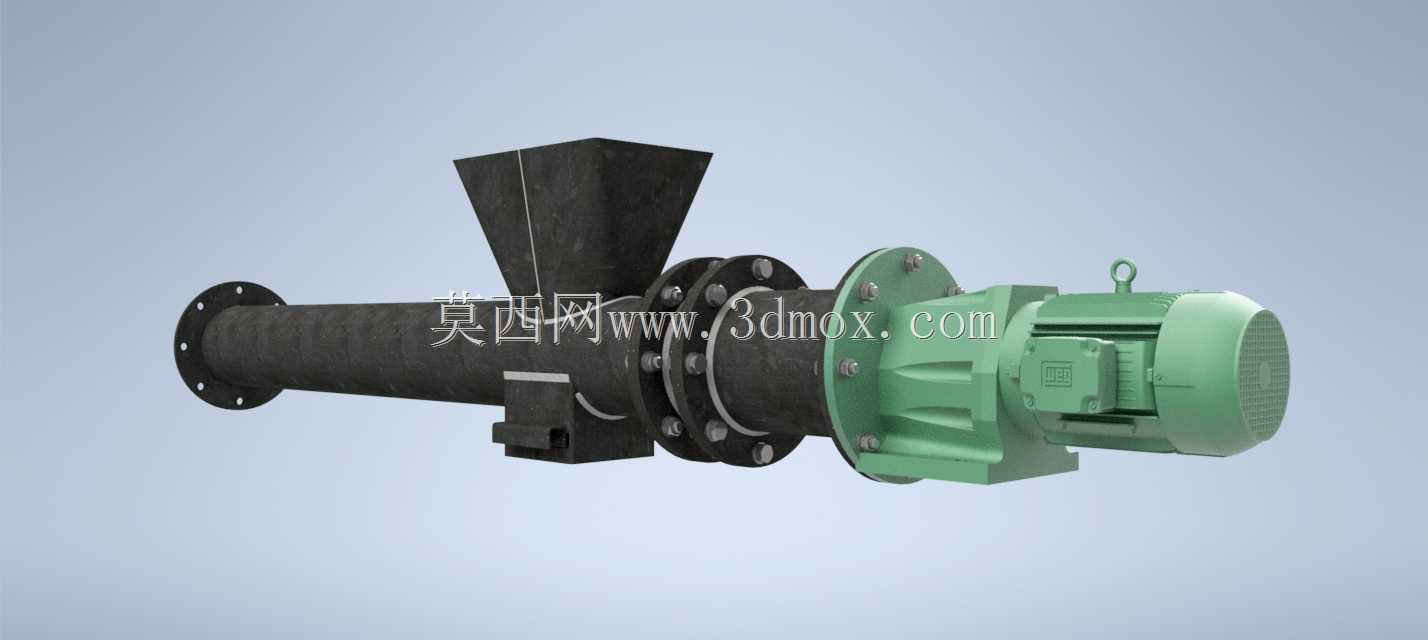

从实际使用的功能逻辑来看，这套结构的进料段采用上方扩口方锥形料斗设计，料斗的扩口角度匹配散料的自然安息角，能够保证物料依靠自重顺利落入螺旋管腔内部，不会在进料位置出现架桥、堵料的问题。输送段采用整根无缝圆管作为壳体，内部的螺旋叶片与管体内壁保留均匀的装配间隙，既可以避免叶片旋转过程中与管壁剐蹭卡滞，又能控制间隙大小减少物料残留，对于流动性一般的粉体物料，间隙控制在3-5mm区间即可兼顾输送效率与防卡滞需求。驱动端采用法兰直连的减速电机布置，电机输出轴与螺旋主轴通过联轴器刚性连接，省去了链传动、带传动的中间传动环节，既压缩了设备整体的轴向安装尺寸，也减少了传动环节的功率损耗与日常维护点，驱动端的法兰与管体法兰之间设置密封压盖，内置骨架油封与填料密封组合结构，能够阻止细粉料从驱动连接位置泄漏，适配有防尘要求的生产车间工况。

在结构设计的细节考量上，螺旋主轴采用厚壁无缝钢管加工制作，相比实心轴结构在保证同等抗扭强度的前提下，大幅降低了转动部件的自重，减少了两端轴承的径向载荷，能够延长轴承的使用寿命。螺旋叶片采用连续冷轧螺旋叶片焊接在主轴表面，叶片的螺距从进料端到出料端采用等螺距设计，针对流动性较好的颗粒物料输送工况，等螺距结构加工难度更低，输送过程中物料的填充率稳定在30%-45%区间时，运行电流波动最小，不会出现物料在管内被挤压结团的问题。出料端设置在管体尾部下方，端部采用端盖轴承座支撑主轴，端盖位置设置止推轴承，能够承受螺旋推送物料过程中产生的轴向反推力，避免主轴运行过程中出现轴向窜动，端盖与管体的连接采用快拆式螺栓结构，方便后期打开清理管内残留的物料，适配需要经常更换输送物料品种的生产场景。

从安装边界的尺寸匹配来看，这类管式螺旋输送机的整体长度可以根据现场工艺布置的输送距离调整，单段长度通常不超过12米，当输送距离超过这个长度时需要在中间增设吊挂轴承，避免长主轴转动过程中出现挠曲变形。设备的安装固定通过管体下方的两个安装支座完成，支座上设置长条形安装孔，能够补偿安装过程中的基础位置误差，安装时需要保证设备整体的同轴度误差不超过1/1000，避免主轴转动时出现偏磨。进料口的方锥料斗尺寸需要匹配上游料仓的出料口尺寸，通常料斗的上口边长比料仓出料口大50-100mm，方便对接时做软连接密封，减少安装对接的难度。驱动电机的接线盒位置预留足够的接线空间，电机尾部的散热风罩与周边墙体或设备的距离不小于200mm，保证电机运行时的散热通风需求。

在实际选型适配的过程中，需要根据输送物料的堆积密度、输送量要求匹配对应的螺旋直径与驱动功率，比如堆积密度在1t/m³左右的面粉、水泥类粉料，直径200mm的螺旋管在转速60r/min时，每小时输送量可以达到8-10立方，匹配1.5kw的减速电机即可满足使用需求。如果是输送磨琢性较强的矿粉类物料，还需要在螺旋叶片表面堆焊耐磨层，管体内壁粘贴耐磨衬板，延长设备的磨损寿命。整套结构的所有连接法兰都采用标准圆形法兰，密封垫片采用橡胶石棉垫，能够保证整个输送通道的密闭性，对于有防爆要求的工况，还可以将驱动电机更换为防爆型电机，适配化工、粮食加工等有防爆等级要求的生产场景。设备的底部支座高度可以根据下游设备的进料口高度调整，保证出料口与下游设备进料口对接时不会出现物料落差过大导致的扬尘问题，出料口位置也可以根据需求加装插板阀，在设备停机时关闭阀门，避免管内残留的物料自流漏出。
