工业用带式输送集成进料料斗结构

　　在散状物料处理的生产场景中，这类集成了带式输送结构的进料料斗，常被布置在原料仓储出料端、破碎工序前序进料段、配料生产线的物料暂存给料工位，承担散料暂存缓存、均匀定量给料的核心作用，适配砂石、粮食、工业颗粒原料、建筑垃圾碎料等多种流动性适中的散状物料输送工况，能有效衔接上游卸料与下游输送、加工工序，避免物料直接冲击下游输送设备，同时解决散料堆放时易出现的下料堵料、给料量波动过大的问题。

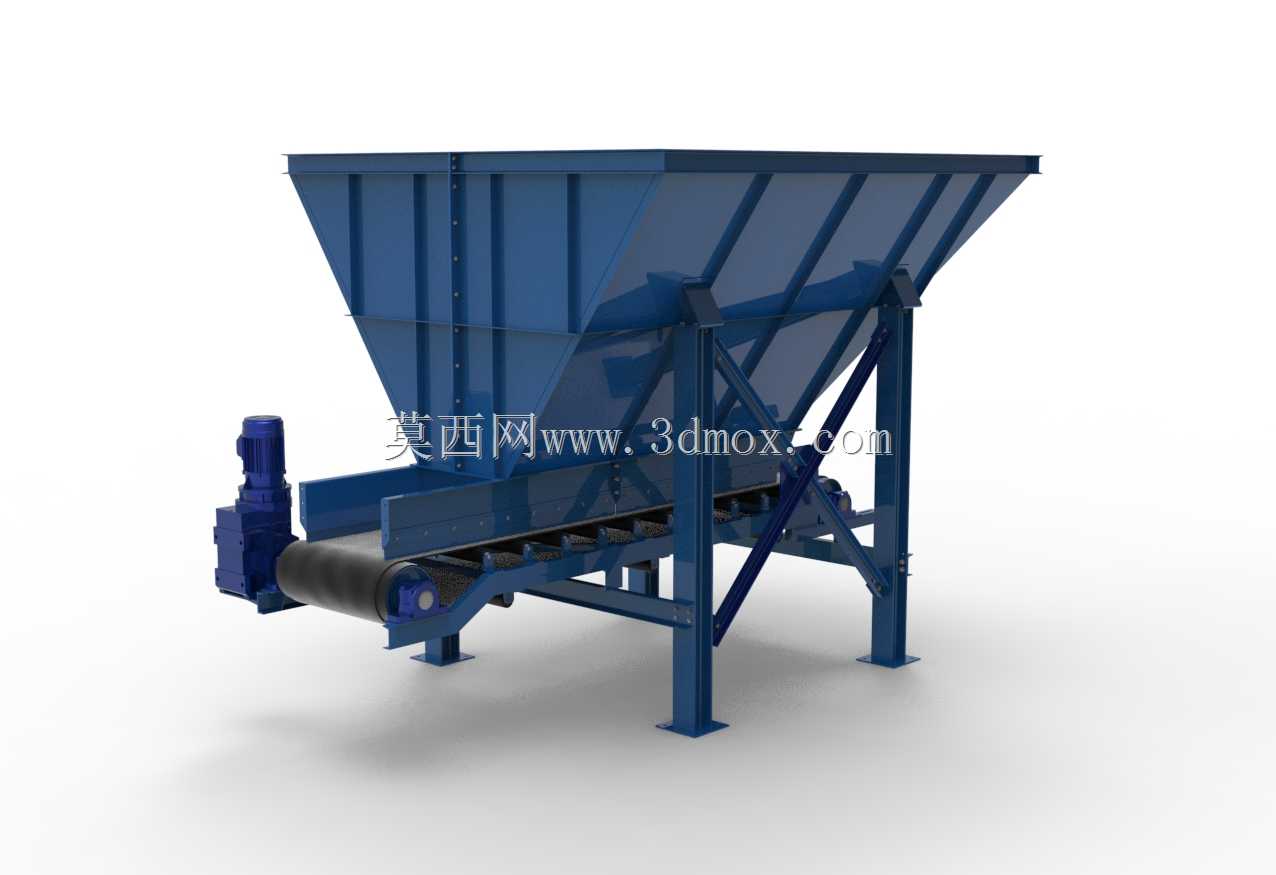

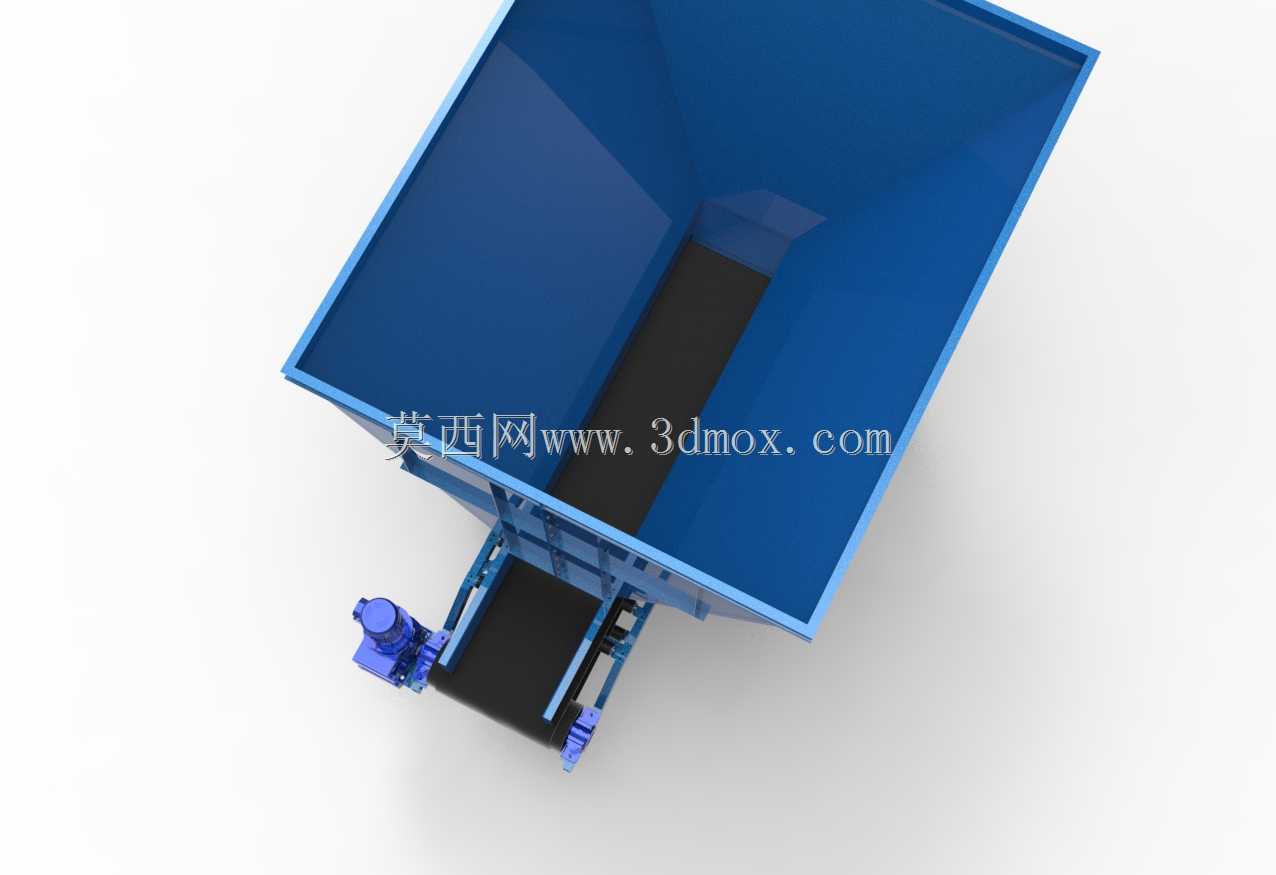

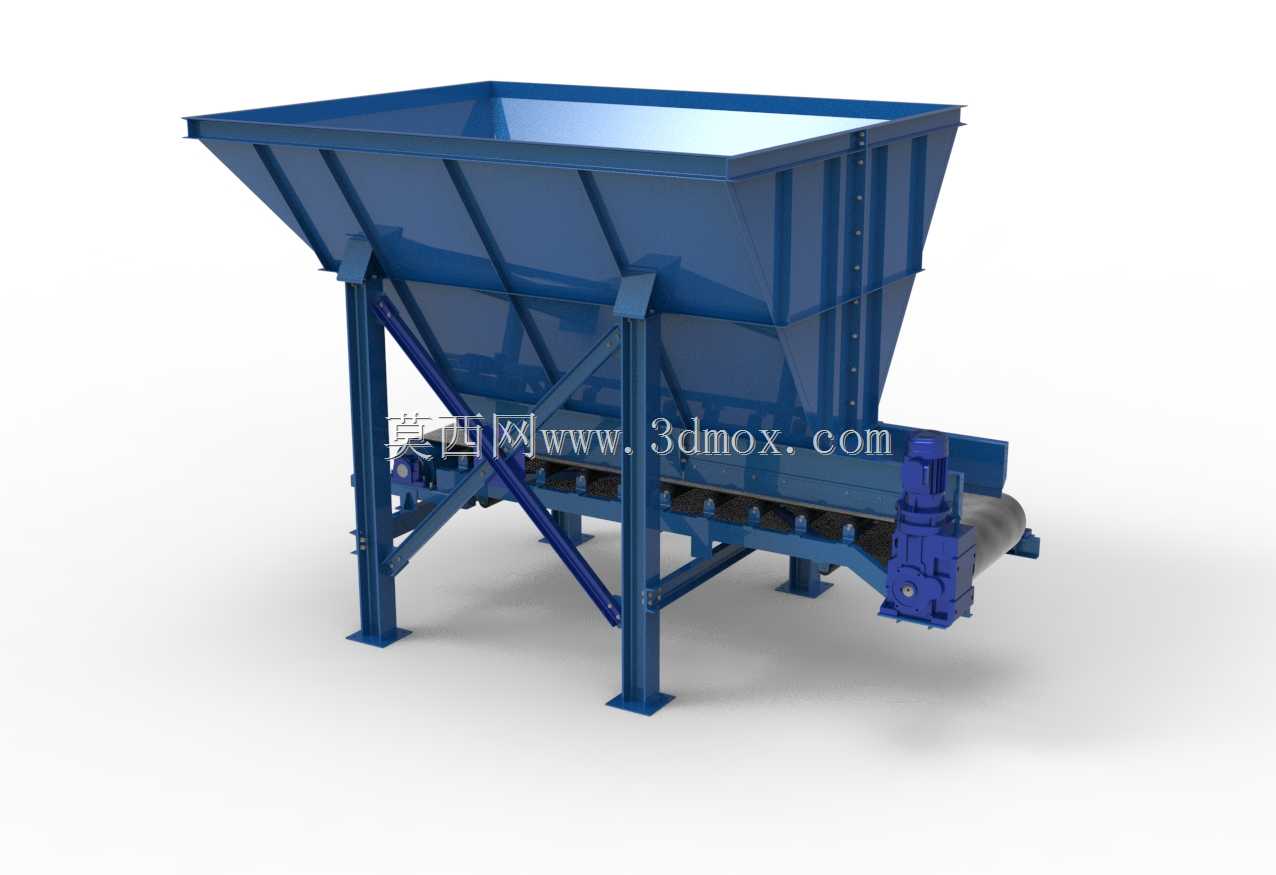

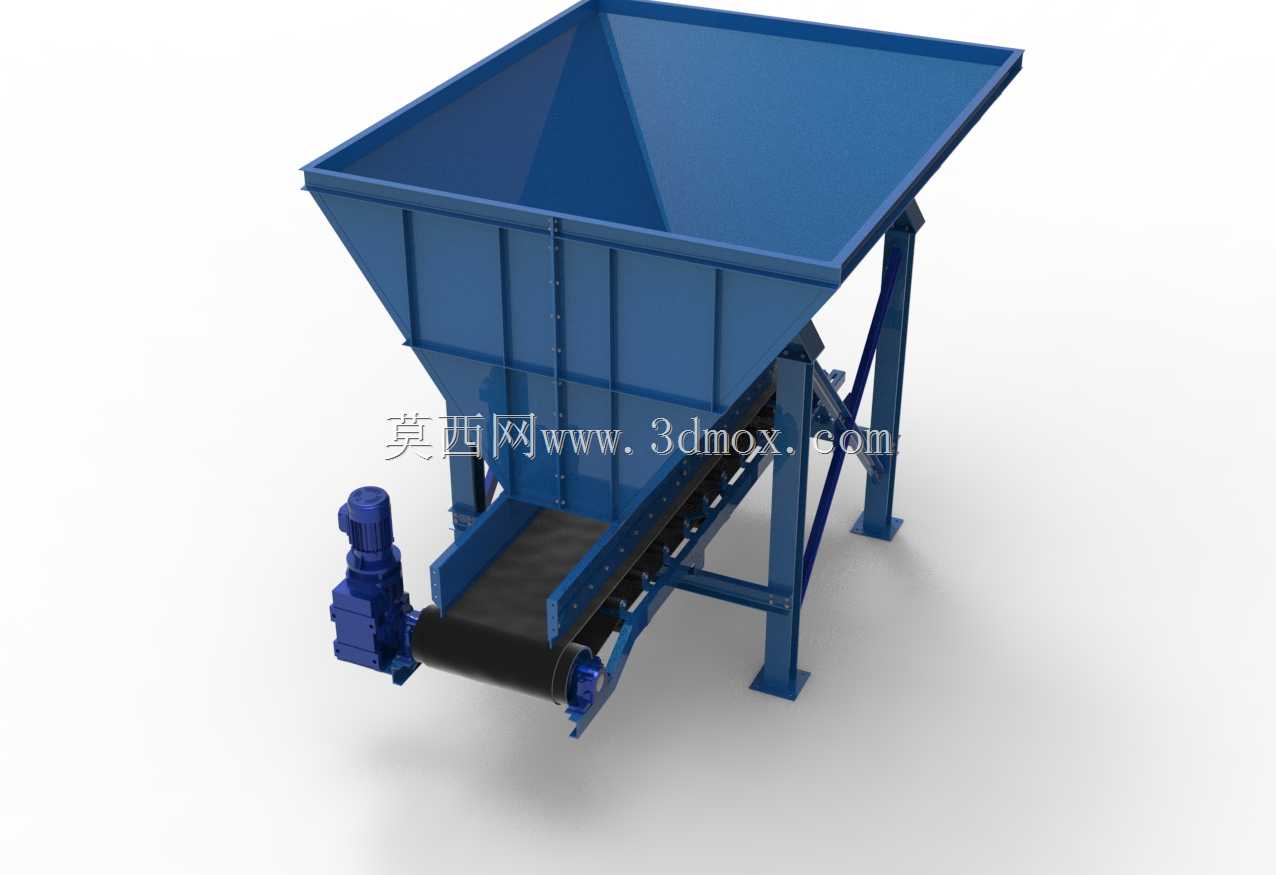

　　从结构设计逻辑来看，上部的料斗采用上宽下窄的倒棱台形腔体，侧壁倾斜角度经过物料安息角校核，针对常见散料的流动特性设置了足够的倾斜坡度，避免物料在斗壁粘附架桥，料斗侧壁设置的加强筋结构沿棱边与壁面均匀分布，可承受满仓物料的侧压力，避免长期受料后出现壁板变形，料斗上口的尺寸设计匹配常见装载机、抓斗的卸料作业范围，无需额外增设接料辅助结构就能完成上料作业。下部集成的带式输送机构采用水平布置形式，主动辊端配套驱动减速装置，驱动单元侧装在机架一侧，通过联轴器与主动辊连接，输送面的承载段设置多组平行托辊承托输送带，避免带面受物料重压出现下凹跑偏，输送带的张紧结构设置在从动辊端，可通过调节螺栓调整带面张紧度，补偿长期运行后的带面伸长量。

　　机架部分采用型钢焊接成型，四条支腿设置向外延伸的斜撑结构，将料斗与输送段的载荷均匀传递到安装基础，支腿底部预留安装地脚螺栓的连接孔位，可直接固定在混凝土基础或钢制平台上，安装时需保证输送段的水平度偏差控制在允许范围内，避免带面运行时出现偏载撒料。设备的安装边界需要结合现场工况预留足够空间，料斗上方需要预留卸料设备的作业高度与回转空间，输送段的出料端需要与下游受料设备保持合适的落料高差，避免落料冲击过大造成下游设备损伤，同时驱动装置一侧需要预留检修通道，方便日常维护时检查减速装置运行状态、更换易损部件。

　　在功能实现上，这类结构可通过调整输送带的运行速度控制给料量，配合下游设备的处理能力实现连续均匀给料，相比传统的固定式卸料斗，无需额外配置给料机就能完成定量给料作业，减少了设备衔接的过渡环节，整体结构紧凑，占用厂房空间更小，适合中小型散料处理生产线的布置需求。料斗与输送带的衔接处设置了导料挡边结构，避免物料从带面两侧撒漏，挡边采用耐磨材质制作，可根据输送物料的磨琢性选择对应材质，减少长期运行后的磨损量，降低维护更换频率。设计过程中需要重点校核料斗的容积与输送带输送能力的匹配性，保证料斗缓存的物料量能匹配上游间歇卸料与下游连续生产的节奏，避免出现料斗空仓断料或者满仓溢料的情况，同时机架的整体刚度需要满足满载工况下的变形要求，避免运行过程中出现共振影响设备使用寿命。
