户外开放式型钢支撑遮雨棚钢架结构

这套钢构架主要面向户外露天区域的遮蔽支撑需求，常见于厂区物料堆放区、设备外置防护区、户外作业临时遮蔽点、通道侧方遮雨遮阳场景，核心作用是为下方覆盖区域提供稳定的上部承载基础，可后续铺设彩钢瓦、阳光板等面层材料，阻挡降雨、高空坠物、直晒光照对下方区域的影响，相比混凝土浇筑的遮蔽结构，这套全钢装配结构施工周期短，构件可拆解运输，后期调整移位或扩容的灵活度更高。

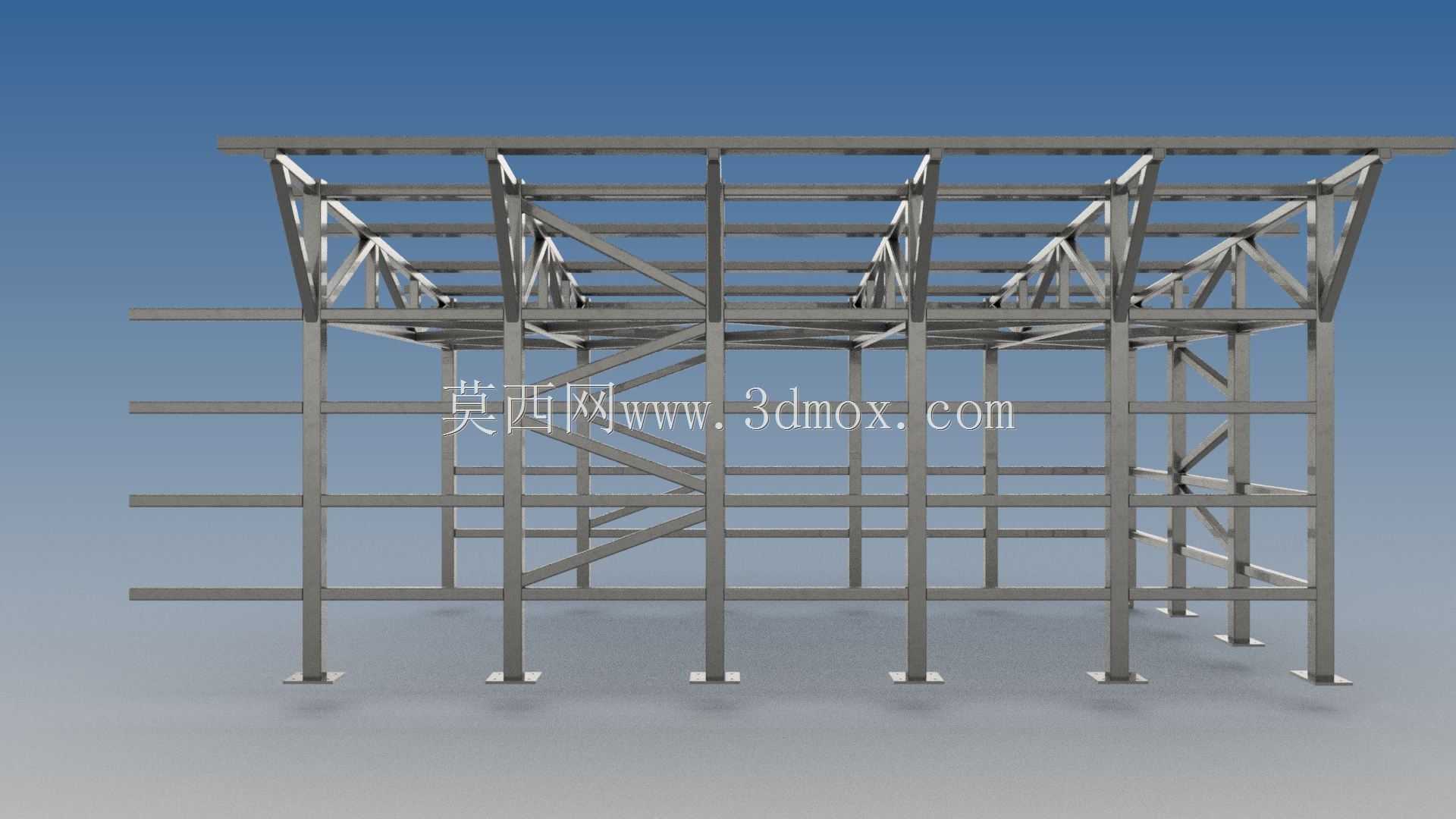

从结构受力逻辑来看，整体采用多排等距布置的H型钢作为竖向承重立柱，每根立柱底部配置方形预埋底板，通过地脚螺栓与混凝土地面锚固，安装时需保证单根立柱的垂直度偏差控制在千分之一以内，避免竖向荷载传递时出现附加弯矩。立柱顶部沿纵向、横向分别布置主梁，主梁上方设置三角形桁架式檩条支撑体系，三角形腹杆的排布经过受力优化，可将上部面层传递的竖向荷载均匀拆分到每根主梁上，同时抵消横向风荷载带来的水平推力，避免结构在强风环境下出现侧向失稳。相邻立柱之间在不同高度设置横向联系梁，部分跨间增加斜向支撑，形成多组稳定的格构式受力单元，哪怕单根立柱出现局部受力过载，荷载也可通过横向联系梁分散到相邻立柱，提升整体结构的冗余度。

设计过程中优先考虑现场装配的便捷性，所有构件的连接节点均采用螺栓装配设计，无需现场焊接作业，构件出厂前完成表面防锈喷涂处理，运抵现场后只需按照编号对位拧紧紧固件即可完成组装，大幅降低现场施工的技术门槛与作业周期。结构的跨度、立柱高度可根据实际场地需求调整，常规配置下立柱间距控制在3米到4米区间，总高度可覆盖2.5米到6米的使用需求，上部桁架的悬挑长度可根据遮蔽范围调整，边缘位置可根据需求加装斜向支撑杆，提升边缘区域的承载能力，避免积雪、积雨荷载过大导致边缘变形。

安装边界方面，要求基础地面的混凝土强度不低于C20，预埋地脚螺栓的埋深需根据当地最大风荷载、积雪荷载调整，沿海大风区域需适当加密立柱排布，同时增加斜向支撑的数量，提升整体抗侧移能力。结构所有型钢构件的壁厚选择经过受力验算，常规内陆非强降雪区域，主立柱采用壁厚4mm以上的H型钢即可满足承载需求，高寒多雪区域需适当提升构件壁厚，同时缩小立柱间距，避免上部积雪荷载超过结构承载极限。横向联系梁除了承担结构稳定作用外，也可作为后期管线布设、照明设备安装的挂载基础，无需额外加装支撑构件，适配厂区、作业区的后续功能拓展需求。

不同于封闭式的钢结构厂房，这套开放式钢架结构没有侧方围护构件，通风性能优异，适合对通风要求较高的户外作业区、物料临时堆放区使用，不会因为侧方封闭导致区域内闷热、通风不畅，同时上部的桁架结构自重更轻，对基础地面的荷载要求更低，甚至可在硬化后的平整地面上通过膨胀螺栓完成固定，适用于临时场地的遮蔽需求，后期拆除后构件可重复利用，不会产生过多的建筑垃圾。
