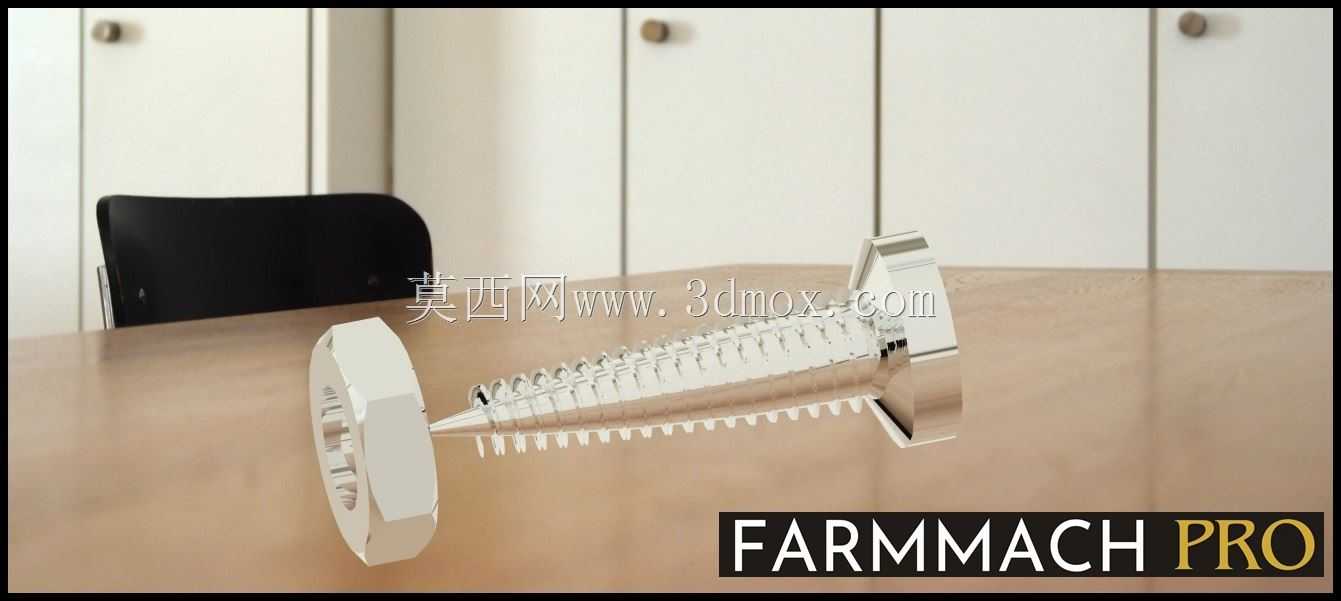

外六角全螺纹紧固螺栓结构设计方案

在各类机电设备装配、钢结构搭建、工装夹具制作场景中，螺栓作为最基础的可拆卸紧固连接件，其结构设计合理性直接决定整套连接结构的抗载荷能力与长期运行稳定性。本次设计的外六角全螺纹螺栓，重点针对电源变压器柜体内部组件固定、钣金件叠装紧固的实际工况做结构优化，兼顾通用安装适配性与特定场景的抗振防松需求。

从实际安装边界来看，该螺栓的六角头部尺寸严格遵循通用紧固件的扳手空间要求，头部厚度与对边宽度匹配常用的呆扳手、套筒扳手操作间隙，在密集排布的安装孔位中，相邻螺栓的扳手操作空间不会出现干涉，即便在变压器柜体内部走线密集、安装空间局促的区域，也能顺利完成拧紧操作，不需要额外定制特殊工装。螺杆部分采用全螺纹结构，可适配不同厚度的叠装连接件，不需要根据被连接件总厚度精准选配螺杆光杆段长度，现场装配时可灵活调整拧入深度，降低物料选配的管理成本，尤其适合多品种小批量的电气柜体装配场景，减少因紧固件长度不匹配导致的待料停工问题。

螺纹参数设计上，采用普通公制三角螺纹，牙型角60度，牙侧间隙控制在合理范围，既保证螺纹啮合时的接触面积足够，承受轴向拉力时能均匀分散载荷，又能避免牙侧间隙过小导致的拧入卡滞问题，即便被连接件的安装孔存在轻微的位置度偏差，也能顺利完成装配。螺纹收尾部分做了合理的退刀结构设计，避免螺纹末端出现不完整牙型导致的应力集中，在承受交变振动载荷时，不会在螺纹收尾位置率先出现疲劳断裂问题，适配变压器运行时持续微振的工况，降低长期运行后紧固件松动断裂的风险。

头部与螺杆的过渡位置采用圆角过渡结构，而非直角台阶，可有效分散头部承受的压应力，当螺栓拧紧到额定扭矩时，头部与被连接件表面接触的位置不会因为应力集中出现压溃变形，也能避免螺杆与头部连接位置因截面突变产生的疲劳裂纹。螺栓末端做了倒角导向设计，对准安装孔时可顺利导入，不需要反复调整对位，提升现场装配的效率，同时也能保护螺纹起始端的牙型，避免安装时磕碰导致首牙变形，影响后续的拧入操作。

从功能特性来看，该螺栓可配合平垫圈、弹簧垫圈或者防松螺母使用，满足不同防松等级的需求：在静态固定的结构件连接中，仅配平垫圈即可分散接触面压力，避免拧紧时划伤被连接件表面；在存在持续振动的变压器组件安装场景中，搭配弹簧垫圈或者双螺母防松结构，可保证长期运行下的预紧力不衰减，避免组件移位导致的电气间隙不足问题。螺栓的整体长度覆盖常用的柜体钣金叠装厚度范围，从单层钣金固定到多层绝缘件、安装板叠装都能适配，不需要额外定制特殊长度的紧固件，降低供应链的物料种类。

设计过程中重点考量了安装时的扭矩匹配，不同性能等级对应的拧紧扭矩范围做了明确的结构适配，螺杆的芯部直径满足对应等级的抗拉强度要求，在额定拧紧扭矩下不会出现螺杆屈服拉长的问题，头部的抗扭强度也匹配螺杆的承载能力，不会出现拧紧时六角头部拧变形、打滑无法拆卸的问题。接触面的平整度做了结构约束，头部支撑面与螺杆轴线的垂直度控制在公差范围内，拧紧后螺栓不会出现偏斜，保证轴向预紧力垂直作用在被连接件表面，避免出现偏载导致的连接松动、局部压应力过大损伤被连接件的问题。

在实际应用场景中，这类螺栓除了用于电源变压器的内部组件固定，还可通用在各类电气控制柜、通用机械设备的钣金外壳连接、工装夹具的组件紧固、小型钢结构的临时连接等场景，属于通用性极强的基础紧固零件。全螺纹的结构设计让其在维修更换时也更具优势，当现场出现紧固件损坏需要替换时，不需要精确测量原螺栓的光杆段长度，只要螺纹规格、总长度匹配即可完成替换，降低设备运维的备件储备难度。针对户外使用的场景，该结构也可适配不同的表面处理工艺，结构本身不存在容易积液的死角，做镀锌、达克罗等表面处理时涂层能均匀覆盖，不会出现积液位置涂层过厚或者漏涂的问题，提升户外使用时的防锈能力。
