塔架式离网光伏供电装置结构设计

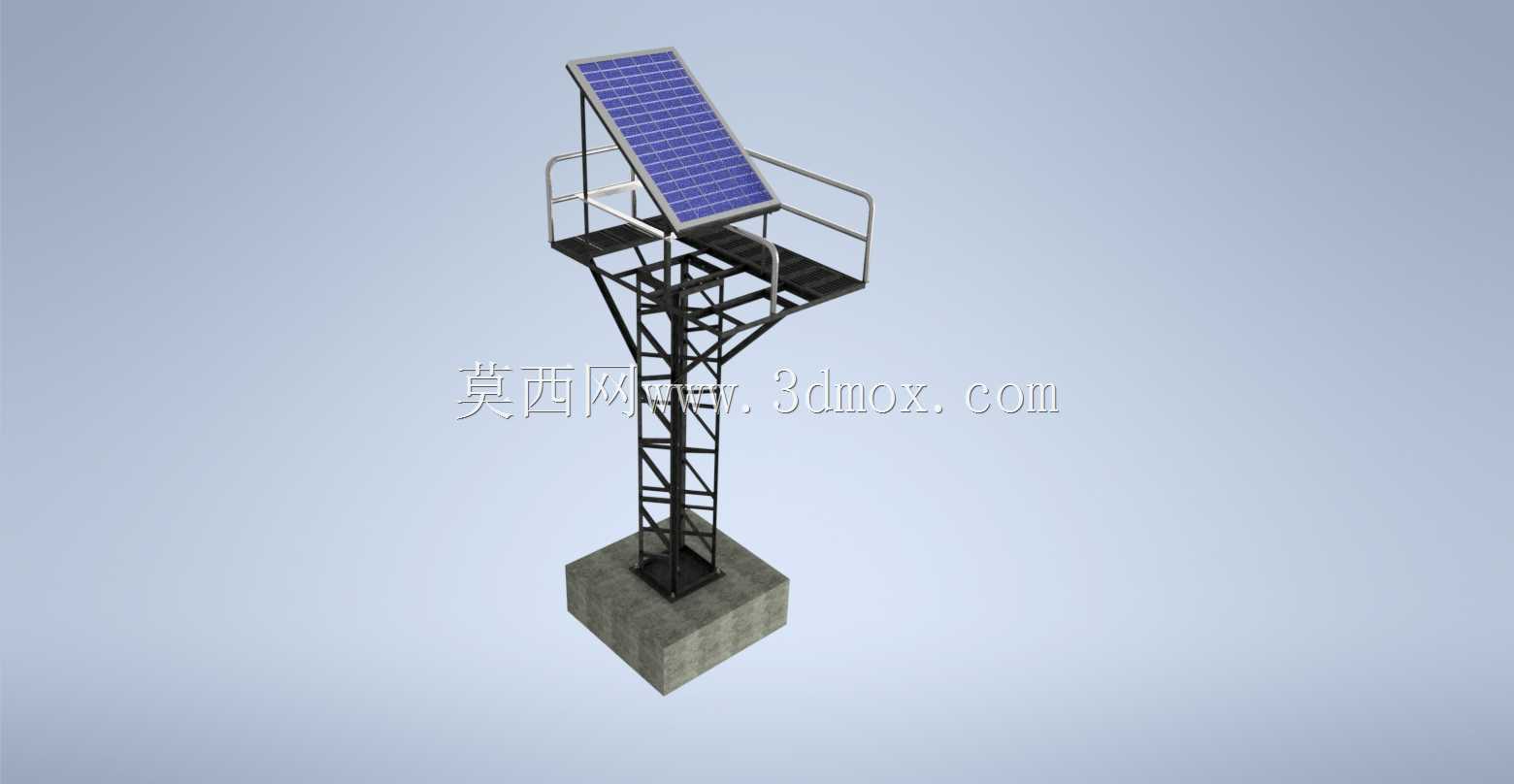

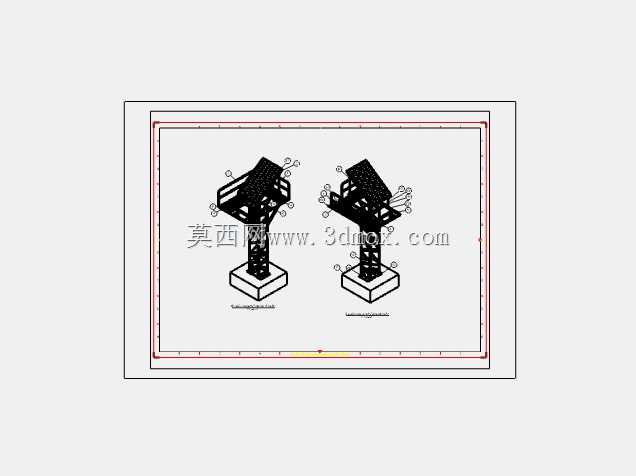

　　这套塔架式光伏供电结构，主要面向无电网覆盖的野外监测站点、偏远区域通讯中继站、山区农田灌溉供电点等场景设计，区别于地面平铺式光伏阵列，抬高式的塔架布局能规避地面植被遮挡、雨季积水浸泡、野生动物触碰损坏等实际运维中的常见问题，在林区、坡地、河滩等可用平地面积有限的部署场景下，单塔占地仅需基座范围的1.2平方米左右，无需大面积平整场地，大幅降低现场施工的土方作业量。从结构组成来看，底部采用现浇混凝土配重基座，基座内部预埋塔架连接地脚螺栓，螺栓预埋深度根据当地常年最大风速对应抗倾覆力矩计算确定，外露螺纹段做热镀锌防腐处理，安装时通过双螺母锁紧配防松垫片，避免长期风载振动导致连接松动。

　　塔架主体采用格构式桁架结构，主弦杆选用等边角钢拼接，腹杆采用小规格角钢按三角形桁架排布，相比等截面实心钢柱，格构式结构在同等用钢量下截面回转半径更大，抗风弯扭性能更优，整体自重更轻，方便偏远地区无大型吊装设备时的人工分段拼装。塔架中部设置连续爬梯，爬梯踏步采用防滑花纹钢板冲压成型，每间隔300mm设置一道踏步，爬梯两侧设置防护扶手，扶手与塔架主弦杆焊接固定，方便运维人员攀爬至顶部作业平台开展电池板清洁、接线端子紧固等日常维护工作。顶部作业平台四周设置1.1米高的防护栏杆，栏杆底部设置100mm高的挡脚板，避免工具或小零件从高空坠落，平台面板采用格栅板铺设，镂空结构能减少风阻，同时避免平台面积雪、积灰增加额外荷载。

　　光伏板安装支架设置在平台一侧，支架采用可调角度设计，可根据部署点的纬度调整电池板倾角，倾角调节范围覆盖15度到60度，适配我国从南方低纬度地区到北方高纬度区域的最佳采光角度需求，支架与电池板连接部位设置U型长条孔，方便安装时调整电池板的水平位置，抵消安装累积误差。电池板接线从支架背部穿线孔引入，沿塔架内侧设置的穿线管引至地面配套的储能与变压设备，穿线管采用镀锌钢管，每间隔1米用管卡与塔架腹杆固定，管口处设置橡胶护圈，避免穿线时划伤线缆绝缘层，穿线管最低处设置排水孔，避免管内积水浸泡线缆。

　　设计过程中首先明确不同部署场景的荷载边界，沿海地区需额外考虑盐雾防腐要求，所有钢构件均做热浸镀锌处理，镀锌层厚度不低于85微米，高海拔地区需考虑覆冰荷载，适当加大主弦杆的型材规格，多风地区则在塔架中部设置一层缆风绳拉结点，可根据现场情况加装缆风绳提升整体结构稳定性。安装时需先确认基座混凝土强度达到设计值的100%后方可进行塔架拼装，塔架每拼装一段需校正垂直度，全高安装完成后垂直度偏差需控制在全高的1/1000以内，避免偏心荷载导致长期受力不均。光伏板安装完成后需调整角度确保正午阳光直射板面，接线时做好正负极标识，避免接反损坏后端储能与变压设备。日常运维中每半年检查一次连接螺栓的紧固情况，每年清理一次电池板表面的积灰与鸟粪，保证发电效率，这种塔架式结构相比地面支架，能减少人为盗窃破坏的概率，同时在牧区使用时能避免牲畜触碰电池板，大幅降低后期运维成本，适合分散式离网光伏供电场景的批量部署。
