车载集成式清洗作业柜体结构设计

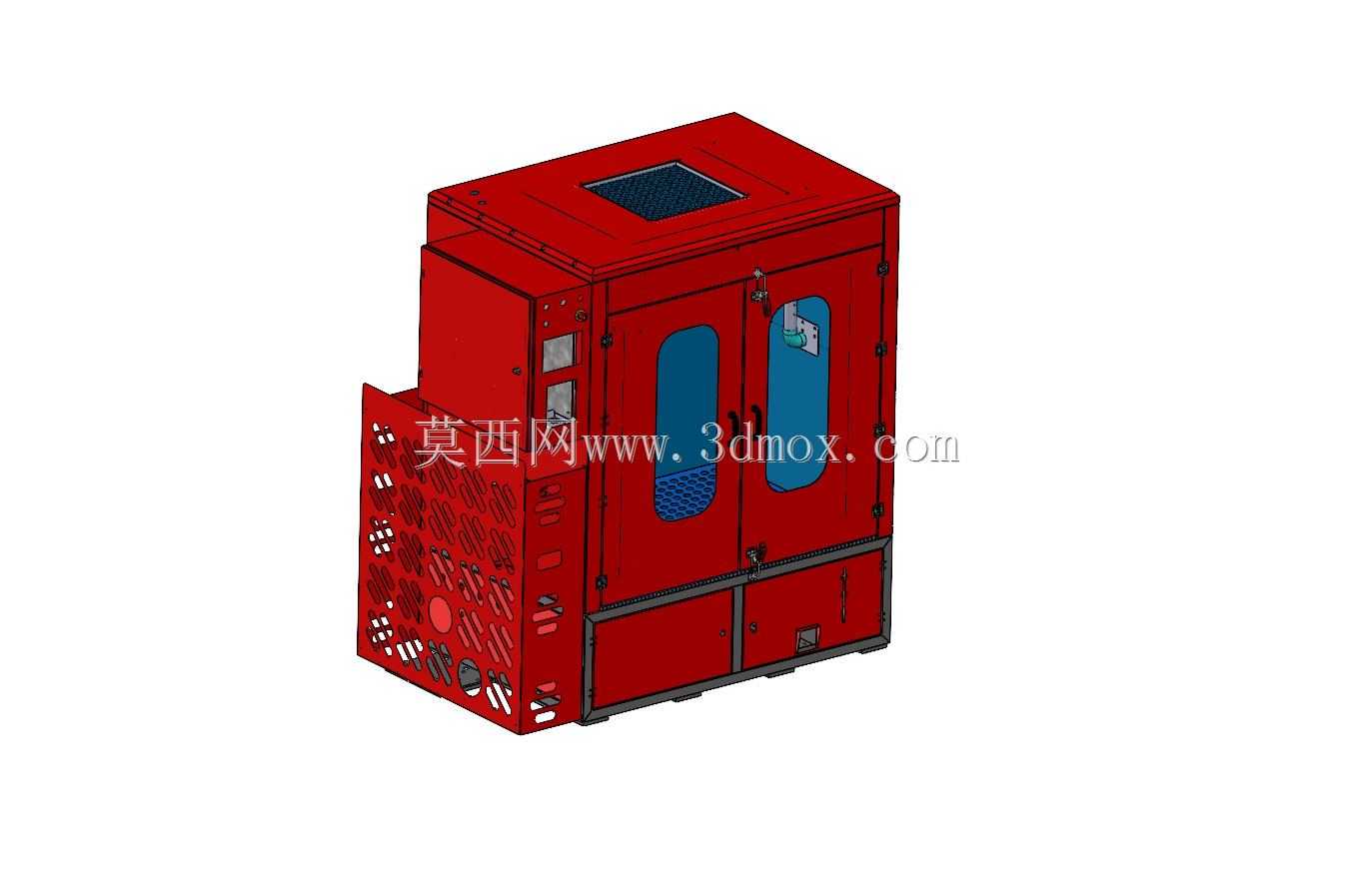

　　该结构为车载移动清洗场景配套的集成式柜体单元，主要适配移动洗车、户外作业设备清洗等无固定水电供给的作业场景，整体采用框架式钣金焊接作为主承载结构，外部覆盖红色喷塑冷轧钢板，兼顾户外使用的防腐蚀需求与视觉辨识度。柜体左侧设置通风格栅区域，格栅采用错落式冲孔设计，既保证内部动力单元的通风散热需求，又能阻挡大体积杂物进入柜体内部损伤核心部件，格栅区域预留的圆形安装位可适配急停按钮或状态指示灯，方便作业人员在柜体外侧快速操作。

　　正面采用双开门结构，门体上设置长条状透明观察窗，无需开门即可观察内部储液、管路运行状态，观察窗旁预留的锁具安装位可适配通用工业柜锁，实现作业过程中的柜体闭锁，避免非操作人员误触内部部件；门体下方设置两个独立下置舱室，可分别存放清洗耗材、管路接头等附属配件，实现工具与核心单元的分区存放。柜体顶部预留方形安装开口，可适配排风装置或者加注口，满足不同配置下的功能扩展需求。

　　从安装边界来看，柜体底部采用平整焊接底框，可直接通过螺栓固定在车载平板的安装基座上，底框预留的安装孔位适配常规货运车辆的改装孔距，无需额外打孔即可完成固定，整体外轮廓尺寸适配轻型货车的车厢安装空间，不会超出车辆限界要求，同时柜体侧面突出的安装结构可对接车载水路、电路的快插接口，减少现场布线布管的工作量。设计过程中优先考虑了车载工况的抗振需求，所有门板与框架的连接位置都设置了加强筋，焊接位置采用满焊后打磨处理，避免车辆行驶过程中振动导致的焊缝开裂、门板松动问题；柜体内部预留了分层安装位，可根据配置需求安装水泵、储液罐、控制模块等不同部件，安装位采用通用化的长条孔设计，可适配不同尺寸规格的标准部件，降低后续改装调整的成本。

　　从实际使用角度出发，柜体的操作面高度适配成年人站立操作的舒适区间，无需弯腰即可完成开门、操作按钮、取放配件等动作，侧面的格栅区域同时兼顾了减重与散热的作用，在保证结构强度的前提下尽可能降低柜体自重，减少车辆的载重负担。柜体表面的喷塑层采用户外耐候配方，可适应长时间户外暴晒、雨水冲刷的使用环境，不会出现短时间内漆面脱落、锈蚀的问题，观察窗采用耐冲击的透明PC材质，避免作业过程中飞溅的碎石、水滴损伤窗体，同时具备一定的防紫外线能力，长期使用不会出现发黄模糊的问题。柜体的边角位置都做了圆弧过渡处理，避免作业人员磕碰受伤，也减少车辆行驶过程中边角位置的风阻与应力集中问题。内部走线位置都预留了线卡安装孔，可实现内部线路的规整固定，避免车辆振动导致线路磨损短路，管路布置区域预留了管夹安装位，可固定输水、输气管路，减少管路晃动产生的磨损与异响。
