定柱式旋臂车间工位吊运起重设备

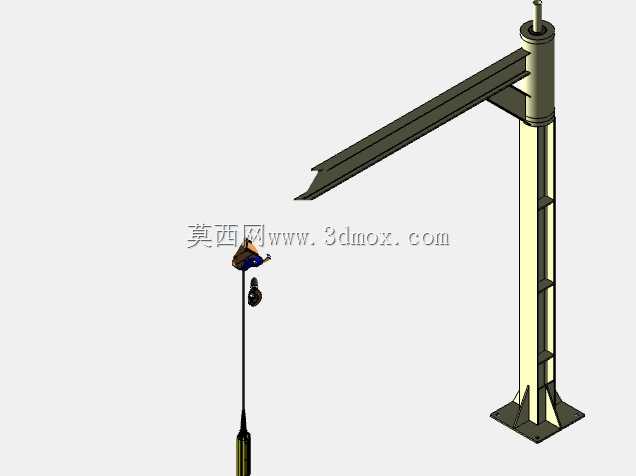

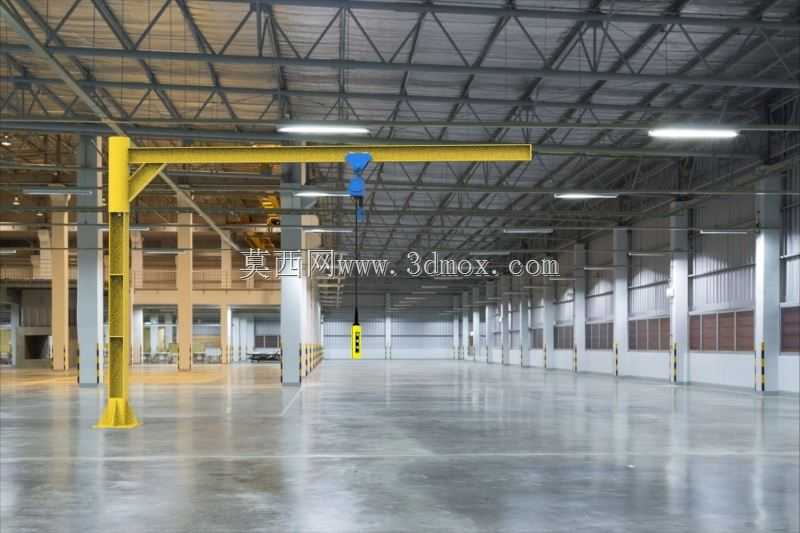

　　这款定柱式旋臂起重设备，主要面向生产车间内固定工位的短距离物料吊运场景设计，常见于机加工车间工件上下料、装配工位重型零部件周转、仓储区域小件货物的定点吊装作业，覆盖半径内无需额外铺设行走轨道，相比桥式起重机更适配小范围高频次的吊运需求，能有效降低车间大跨度起重设备的空载运行损耗。从结构设计逻辑来看，整套设备采用地面立柱固定的承载形式，立柱底部通过地脚螺栓与车间混凝土地面刚性连接，安装时需核对地面承载能力，通常要求安装区域地面混凝土厚度不低于200mm，配筋率满足局部承压要求，避免长期受载后出现基础沉降倾斜。

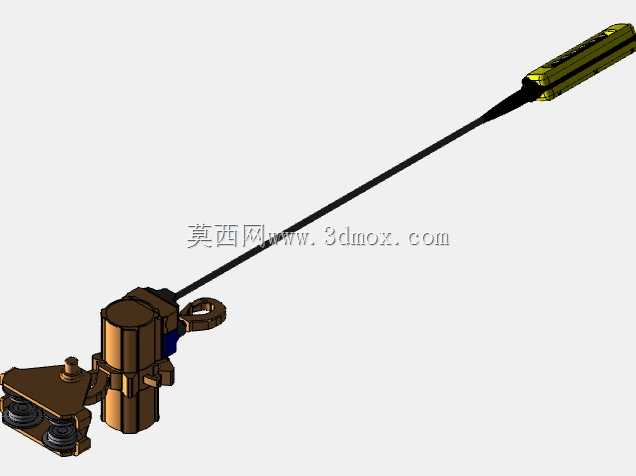

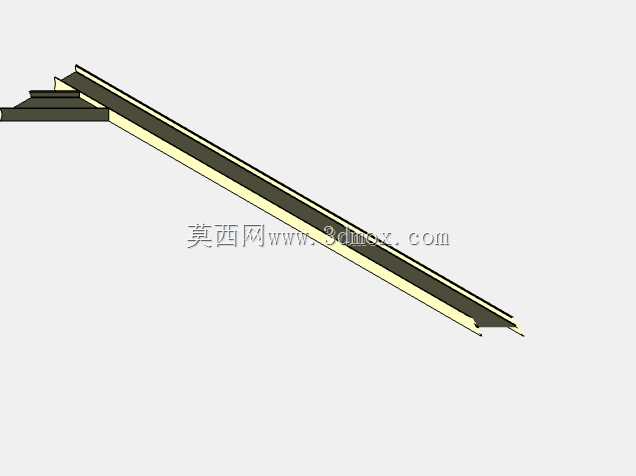

　　悬臂段采用箱型梁截面设计，相比工字梁截面抗扭性能更优，能适配电动葫芦沿悬臂长度方向的行走载荷，悬臂与立柱顶部通过回转支承连接，可实现水平方向270度到360度的回转覆盖，具体回转角度可根据车间立柱周边的障碍物分布调整限位块位置，避免悬臂回转时碰撞墙面、立柱或者周边生产设备。电动葫芦沿悬臂下翼缘行走，起升高度可根据车间净高调整，常规配置下有效起升高度覆盖3米到6米区间，额定起重量适配0.5吨到2吨的工位吊运需求，设计时需核算悬臂在最大幅度起吊额定载荷时的下挠度，控制下挠度值不超过悬臂长度的1/250，避免吊重运行时出现明显的上下震颤，影响吊装对位精度。

　　设备的安装边界需提前在车间布局阶段预留，立柱中心到周边固定障碍物的水平距离需大于悬臂总长度加上葫芦本体的宽度尺寸，立柱顶部到车间屋架下弦的净空需预留至少200mm的安装检修空间，悬臂回转范围内不得布置高度超过悬臂下沿高度的固定设备或者管线，防止回转过程中发生剐蹭。从功能特性上，该设备操作门槛低，操作人员通过手持按钮盒即可控制葫芦的起升下降、沿悬臂的横向移动，以及悬臂的水平回转，回转动作可配置手动拉动或者电动驱动两种形式，针对吊运频次高、载荷偏大的工位可选配电动回转机构，降低操作人员的劳动强度。

　　悬臂端部设置行走限位块，防止葫芦行走到悬臂端点时脱轨，起升机构配置上下限位开关，避免吊钩冲顶或者过放拉断钢丝绳，立柱底部设置接地端子，整体设备做可靠接地处理，避免车间内电气设备漏电时引发安全隐患。设计建模过程中，需重点校核立柱与基础连接的螺栓组受拉承载力，回转支承的额定静载荷、动载荷匹配系数，以及悬臂梁在不同幅度位置的弯矩、剪力分布，对应调整箱型梁的板厚尺寸，在靠近立柱的悬臂根部区域适当加厚腹板与翼缘板，提升根部的抗疲劳性能，因为日常作业中悬臂根部是应力集中最明显的区域，长期受交变载荷作用易出现焊缝开裂问题，建模时需在根部位置设计圆弧过渡结构，降低应力集中系数。针对不同车间的工位布局，悬臂长度可做模块化调整，从2米到5米区间形成标准化长度段，方便设计选型时直接匹配工位覆盖范围，无需每次做全新的结构计算，立柱高度也可根据车间净高做对应调整，适配不同层高的厂房安装需求。设备表面采用喷涂黄黑警示配色，悬臂端部、立柱底部等易碰撞区域设置警示标识，提醒车间过往人员注意避让吊运作业区域，回转支承位置预留润滑注油口，方便日常维护时定期加注润滑脂，降低回转阻力，延长支承使用寿命。
