2吨额定载荷工业电动起重提升绞车结构

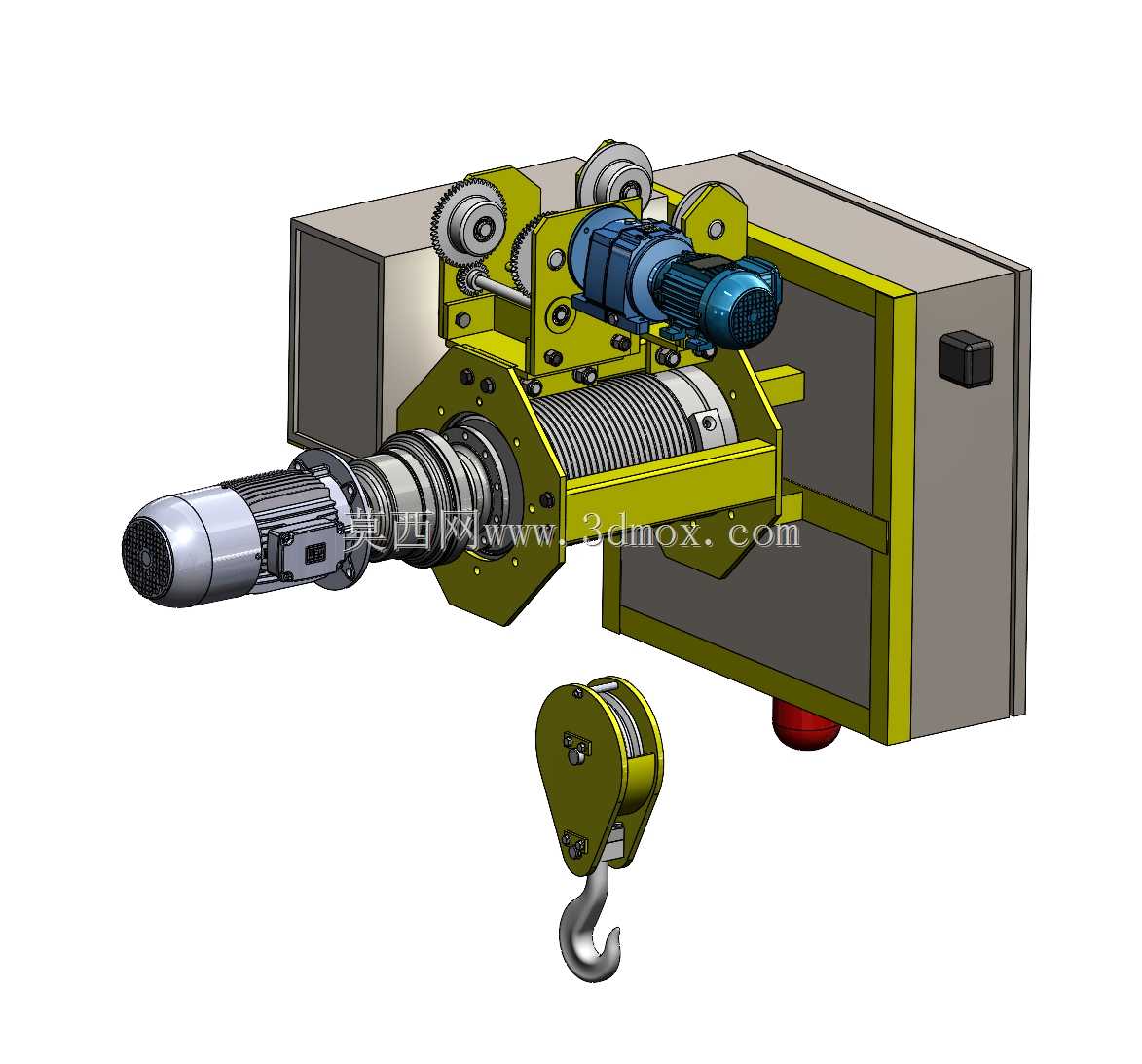

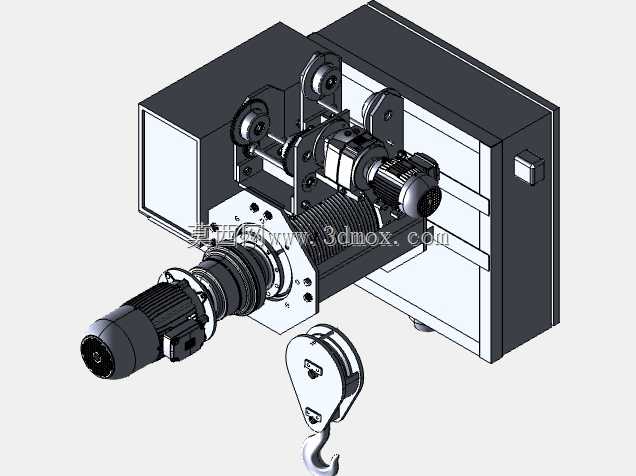

这套2吨级电动提升设备的三维结构，核心面向车间固定工位重物转运、仓储库区货位堆垛、轻型生产线工件上下线这类常规起重作业场景，区别于大吨位行车的全域覆盖特性，该结构更适配定点半径内的高频次吊装需求，可单台固定在工字钢梁轨道上做直线往复移动，也可搭配悬臂支架完成小范围角度覆盖的吊装作业，在机加工车间的重型工件转序、五金仓库的重型物料存取、小型装配线的部件对位吊装场景中，能替代人工搬运完成0到2吨区间内的重物垂直起升与短距离水平移位，大幅降低重体力劳动占比，同时规避人工搬运重型工件时的磕碰、坠落风险。

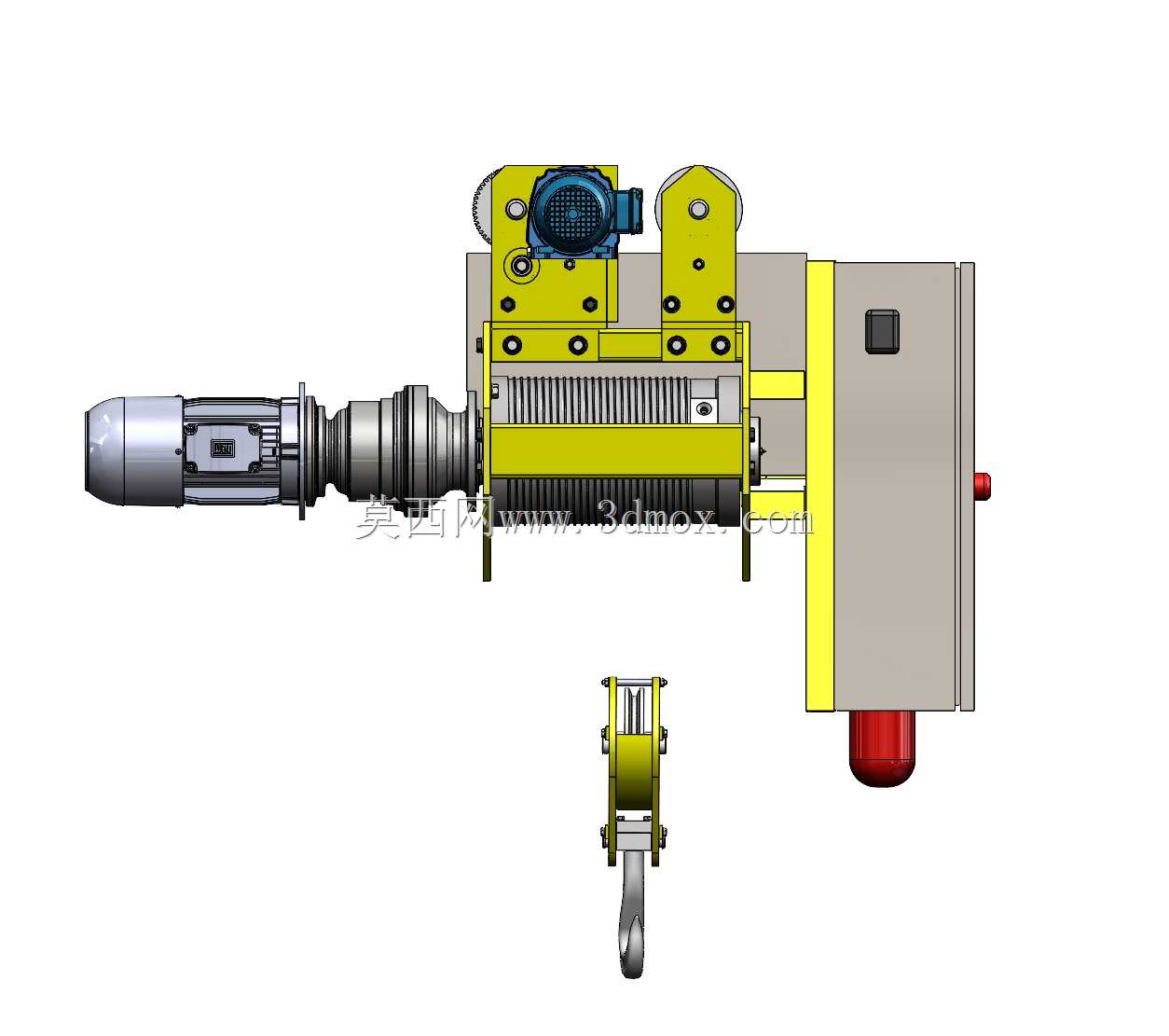

从功能实现逻辑来看，整套结构采用模块化拆分设计，核心起升动力单元布置在卷筒侧端，通过多级减速齿轮组将电机的高转速低扭矩输出，转换为卷筒的低转速大扭矩输出，匹配2吨额定起升载荷下的扭矩需求，卷筒表面加工有标准螺旋绳槽，能保证钢丝绳在收放过程中整齐排布，避免乱绳、咬绳问题带来的钢丝绳异常磨损，延长易损件更换周期。下方配套的吊钩滑轮组采用动滑轮结构设计，单根钢丝绳的受力仅为额定载荷的一半，既降低了钢丝绳的选型规格要求，也能通过滑轮组的倍率匹配，让起升速度控制在工业作业常用的合理区间，避免起升速度过快带来的对位难度提升、停位冲击过大问题。设备侧方集成的控制箱体，内部预留了接触器、限位器、过载保护元件的安装空间，箱体外部的急停按钮可在突发状况下快速切断动力输出，卷筒下方设置的上升限位触发块，能在吊钩上升到极限位置时自动切断起升回路，防止冲顶事故发生。

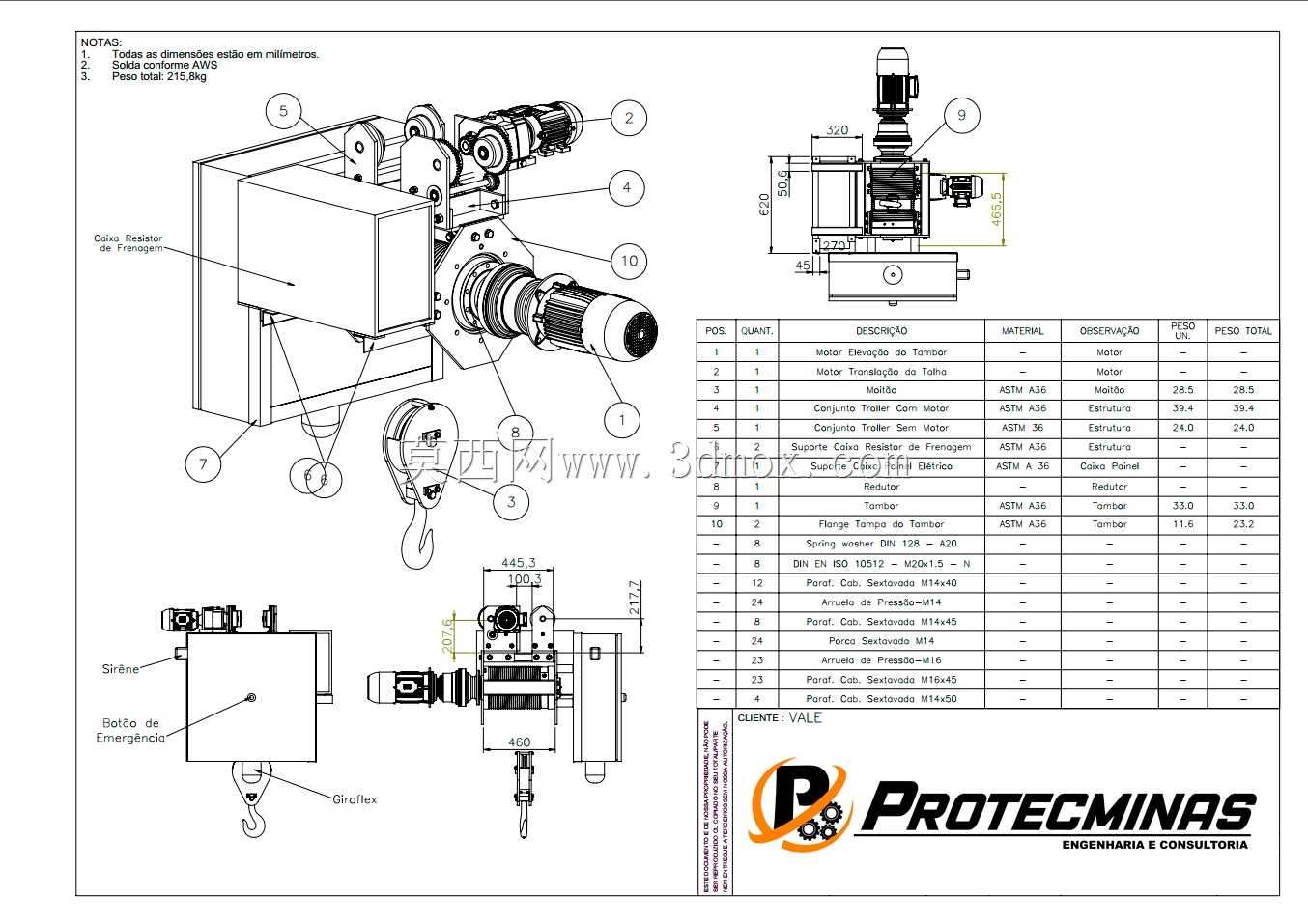

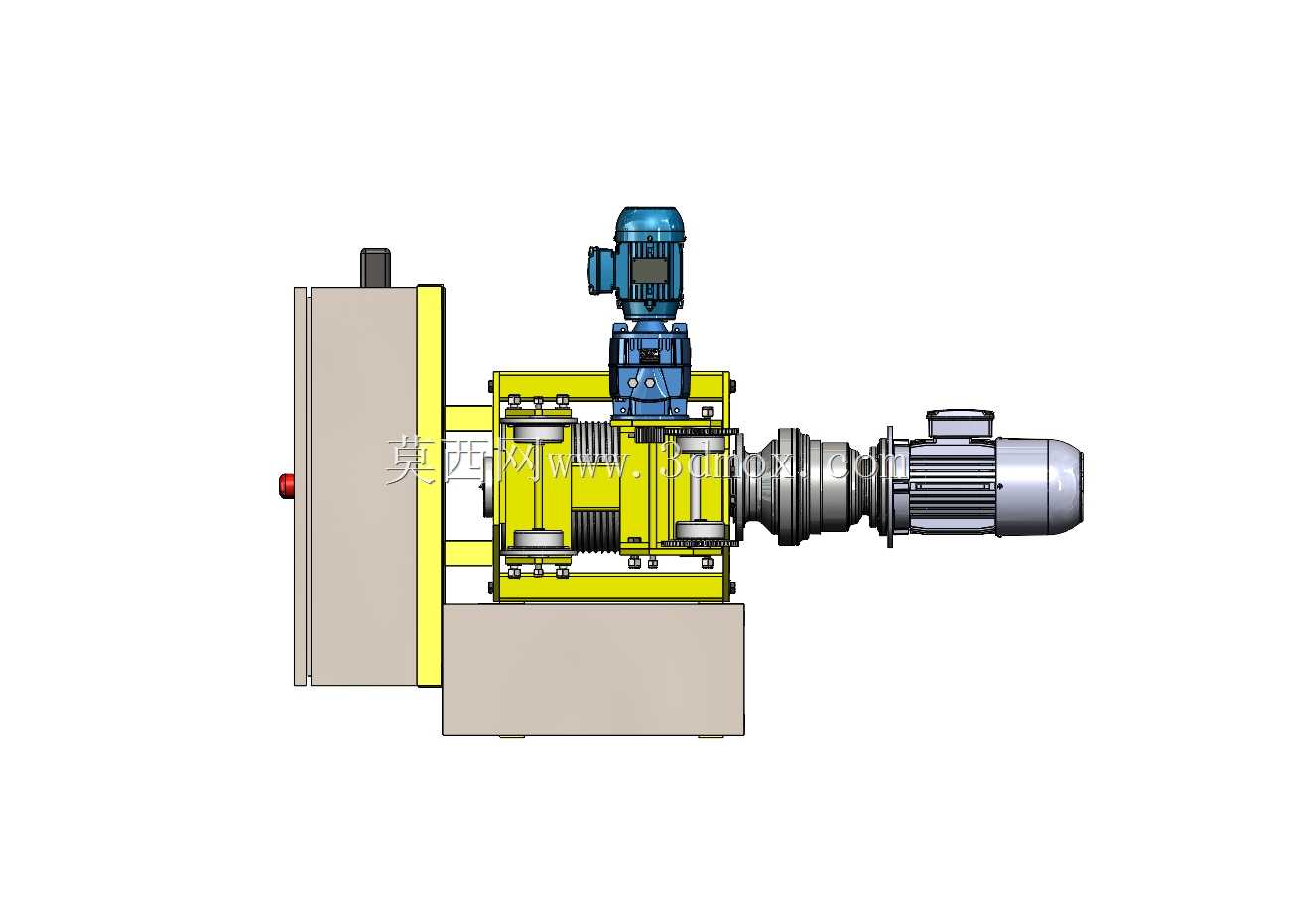

在结构设计的细节考量上，整套设备的机架采用钢板折弯拼焊结构，所有受力焊缝均做满焊处理，安装动力单元、卷筒轴的位置设计有加强筋板，避免满载起升时的结构变形影响传动精度。行走轮组布置在机架顶部，可适配标准规格的工字钢轨道，轮缘内侧做倒角处理，降低行走过程中卡轨、啃轨的概率，行走动力可根据实际使用需求选配，固定工位使用时也可取消行走动力单元，仅保留定点起升功能降低整体成本。设计过程中对所有转动部件的安装同轴度做了公差约束，卷筒轴两端采用调心滚子轴承支撑，可补偿少量加工与安装误差，避免轴系受附加弯矩影响出现断轴、轴承过早失效的问题。钢丝绳的固定端采用楔形绳环结构固定在卷筒侧端的安装座上，固定点的强度满足额定载荷下的破断拉力要求，同时预留了钢丝绳更换时的拆装空间，日常维护时无需拆解大量结构即可完成钢丝绳更换作业。

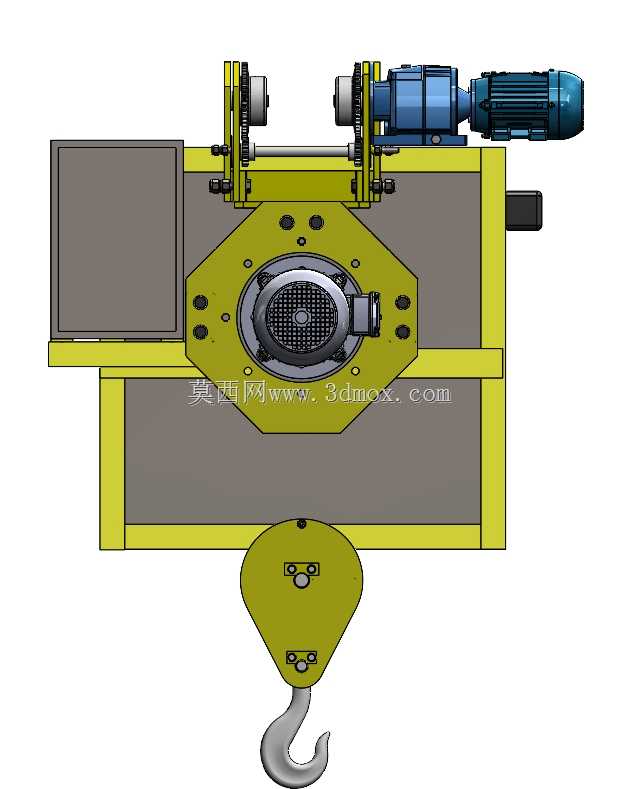

从安装边界与尺寸适配角度来看，整套结构的横向宽度控制在适配常规厂房工字钢梁安装的尺寸范围内，顶部行走轮的中心距可根据所选轨道的规格做对应调整，安装时仅需将设备吊装到轨道上，调整轮组间隙保证行走顺畅后，接入对应规格的动力电源即可完成基础部署。设备的垂直方向尺寸做了紧凑化设计，尽可能降低吊钩在上极限位置时的设备整体高度，提升厂房垂直空间的利用率，对于层高有限的老旧车间适配性更强。卷筒的容绳量可根据实际起升高度需求做对应调整，常规配置下可满足6到12米的标准起升高度需求，特殊大起升高度场景可通过加长卷筒长度、调整绳槽排布来适配，无需对整体机架结构做大幅改动。吊钩组的侧向间隙做了合理约束，既保证吊钩可在作业范围内自由转动调整吊重角度，也避免间隙过大带来的吊重晃动量超标问题，在对位精度要求较高的装配作业场景中，能减少吊重的摆幅，提升吊装对位效率。
