立式夹紧式轴支撑实践夹具结构设计

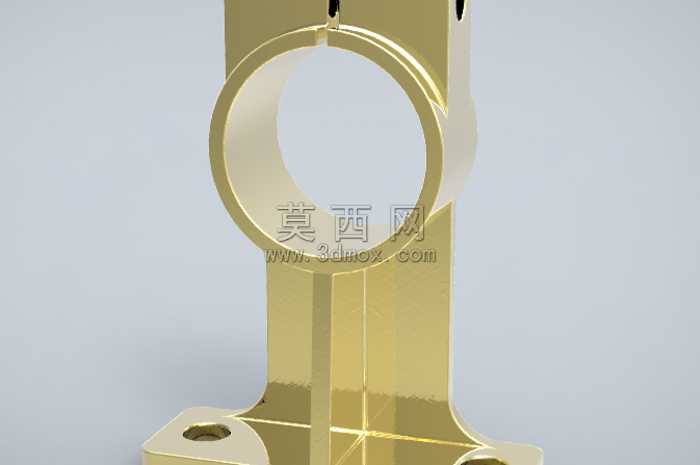

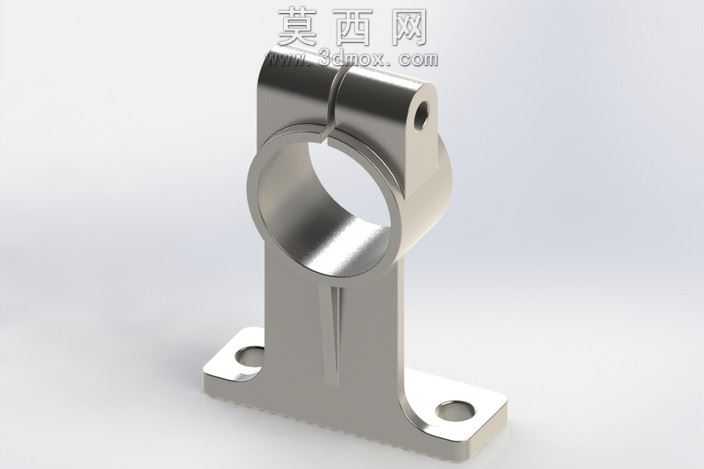

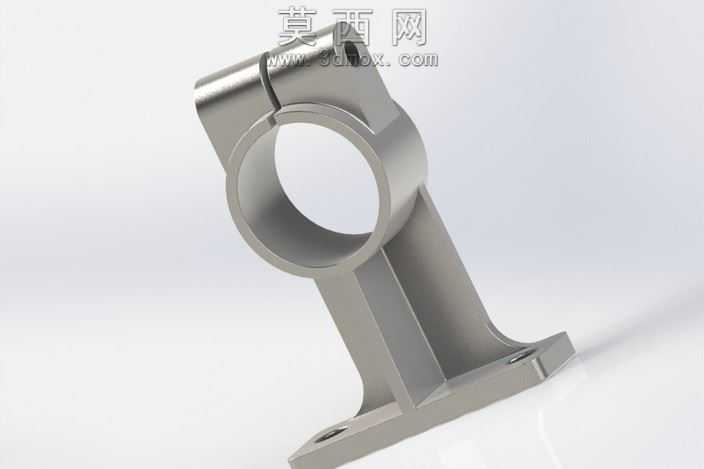

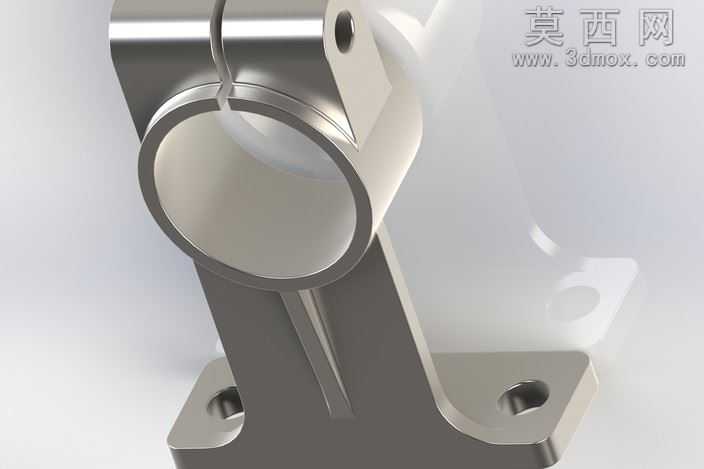

本次实践夹具的三维建模以轴类零件的夹紧支撑需求为核心设计出发点，整体采用立式T型支撑结构，在SolidWorks建模环境中完成全参数化特征搭建。建模过程首先从底部安装底座开始绘制，通过草图绘制带两个安装通孔的菱形法兰底座，对底座边缘做圆角过渡处理，避免应力集中的同时提升零件外观质感，底座与竖直支撑臂采用一体化拉伸成型，保证结构整体的连接强度。竖直支撑臂向上延伸至顶部的夹紧环结构，夹紧环采用开口剖分式设计，通过顶部的锁紧螺栓孔实现对穿入环内轴类零件的抱紧固定，建模时对夹紧环的内孔做高精度圆柱面约束，保证与轴类零件的配合精度，开口缝隙处做微小间隙处理，模拟实际夹紧时的形变余量。材质渲染阶段选用金属哑光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属机加工后的细腻质感，对零件的棱边做微小倒角渲染处理，避免尖锐棱边的视觉生硬感，同时添加柔和的环境光影，让零件的结构轮廓、曲面过渡都能清晰呈现。设计过程中没有采用现成的标准尺寸参数，而是以实践练习为目的，从功能需求倒推结构尺寸：底部安装孔的间距根据常规安装台面的螺孔分布做适配调整，支撑臂的厚度根据夹紧环的承重需求做加厚处理，避免轴类零件装夹后出现支撑变形，夹紧环的内孔直径参考常用光轴的常规尺寸做设定，开口处的螺栓孔位置做居中布置，保证锁紧时夹紧环的受力均匀，不会出现偏载导致的轴件装夹歪斜。整个建模过程反复调整结构比例，让底座、支撑臂、夹紧环三个部分的视觉比例协调，同时兼顾实际使用的结构合理性，虽然是实践项目没有严格对标工业标准尺寸，但每一处结构都遵循机械设计的基本准则，比如安装孔的沉头设计、支撑臂的加强筋过渡、夹紧环的壁厚均匀性，最终完成的模型既满足夹具的基础装夹功能，也通过渲染呈现出真实金属零件的视觉效果，完整还原了机加工夹具的结构特征与设计逻辑。
