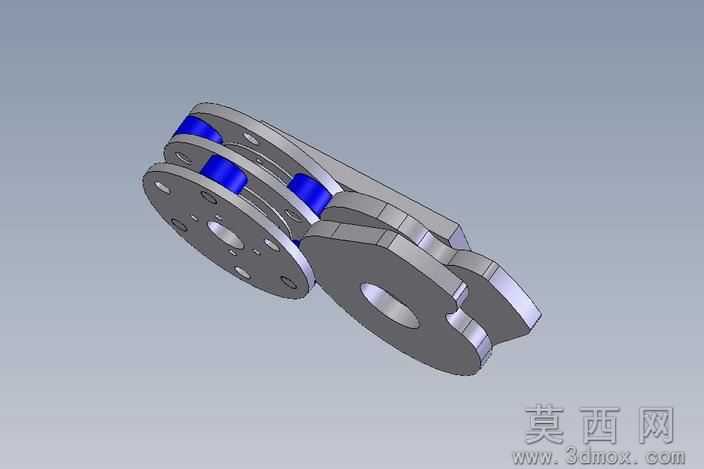

拼接式带蓝色衬套链节传动组件

该传动组件采用三维参数化建模方式完成整体设计，建模过程中先完成单个链节基体的轮廓绘制，通过拉伸、切除等基础特征命令构建链节的主体外形，针对链节上的铰接孔位做了同轴度约束的参数设置，保证后续装配环节的铰接精度。模型中蓝色衬套部分单独做了零件建模，通过装配约束将衬套嵌入链节的对应孔位中，还原了实际链传动结构中衬套缓冲、减磨的结构作用。渲染环节采用金属材质搭配工程塑料材质的组合方案，链节主体赋予哑光银灰色金属材质，调整材质的粗糙度与反射参数，还原钢制冲压链节的真实金属质感，蓝色衬套部分赋予半哑光工程塑料材质，通过色彩对比清晰区分不同功能的零件，提升模型的结构辨识度。结构设计上采用多节链节拼接的装配形式，相邻链节通过铰接孔形成可转动的活动连接，链节板上开设的多组减重孔在保证结构强度的前提下降低了零件整体重量，链节端部的异形轮廓做了圆角过渡处理，避免应力集中问题，符合机械传动零件的设计规范。设计思路围绕链传动的实际工作需求展开，建模阶段重点还原链节之间的铰接活动关系，保证各零件之间不存在干涉问题，衬套与链节孔位采用过盈配合的装配约束设置，贴合实际生产中的装配工艺要求，整体模型结构完整，各零件的尺寸比例协调，能够直观展示该类拼接式链节组件的装配关系与结构特点，可用于链传动结构的原理展示、结构参考等场景。
