头戴式电竞耳机外观结构三维设计

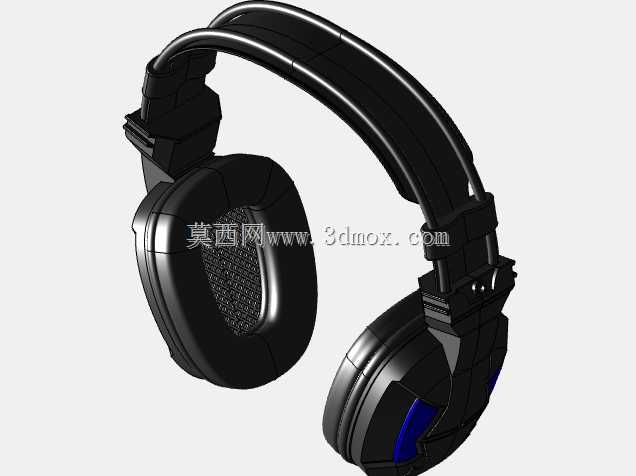

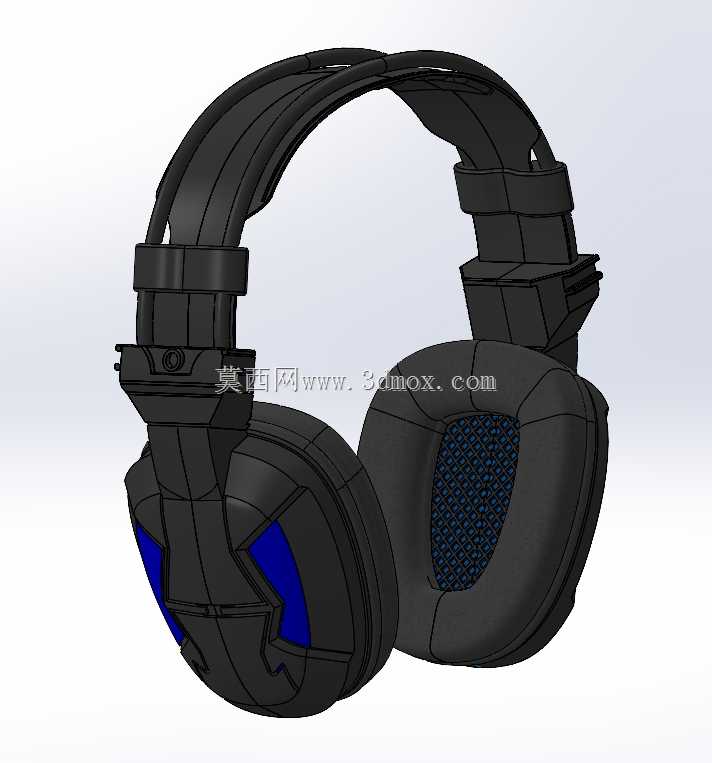

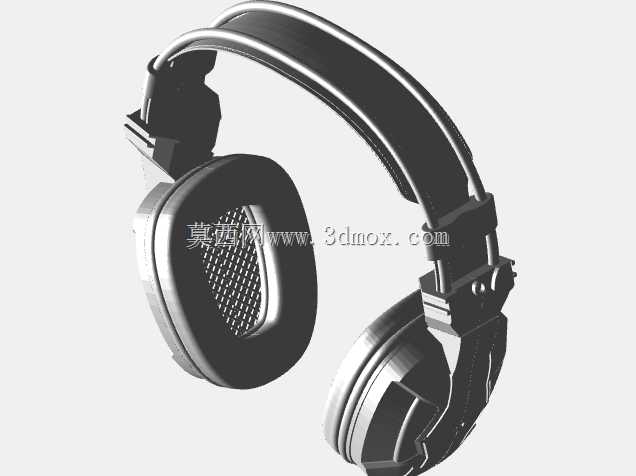

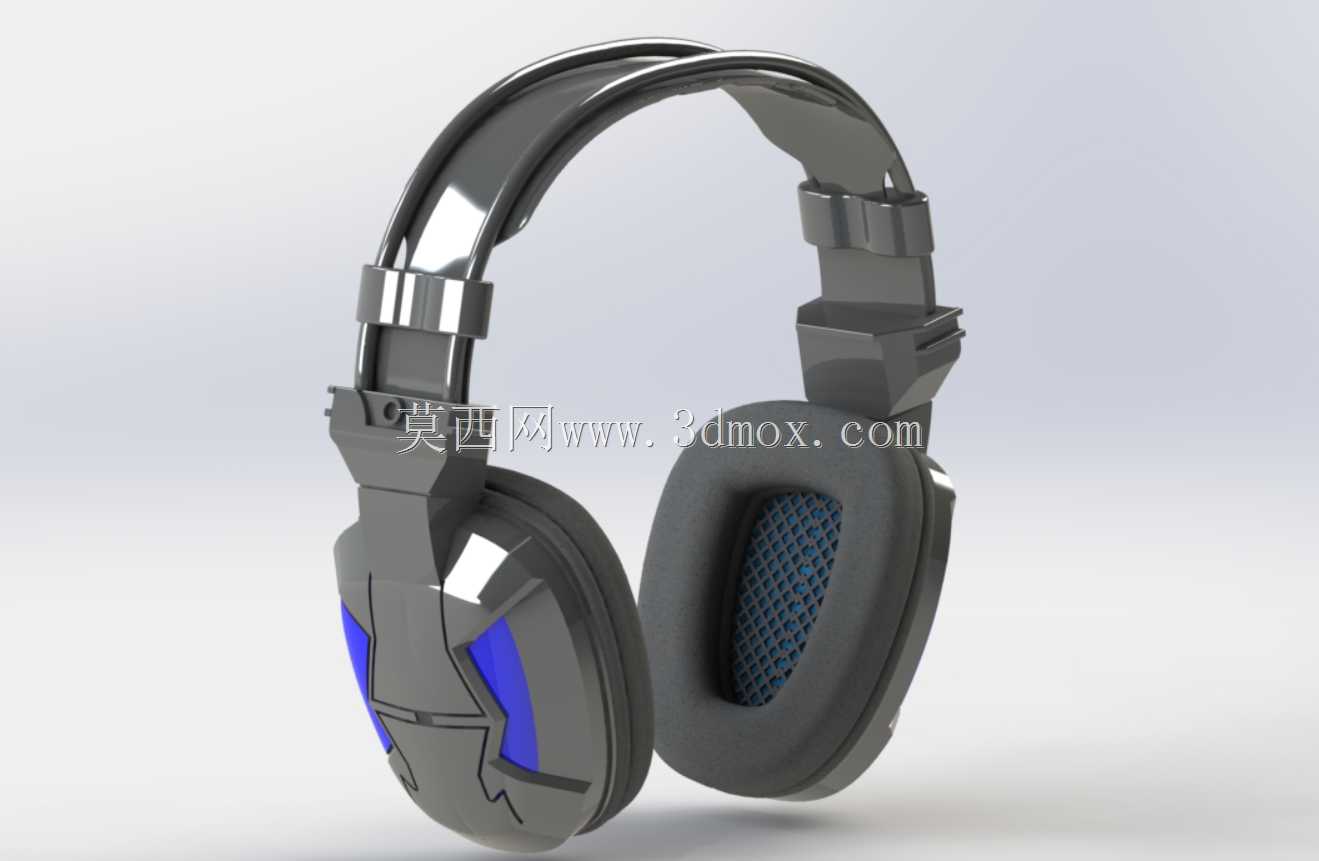

这款头戴式耳机的结构设计，首先围绕长时间佩戴的使用场景做了力学适配，头梁部分采用弧形渐变曲率设计，内侧预留了12mm的缓冲泡棉安装槽，整体头梁展开最大宽度为185mm，收缩状态下最小宽度为120mm，适配不同头围用户的佩戴需求，头梁与耳罩的连接位置采用了可转动铰接结构，铰接轴的转动角度范围为0-25度，能够贴合不同脸型的耳部轮廓，避免佩戴时出现局部压痛点。耳罩部分采用封闭式腔体设计，单耳罩的外形尺寸为105mm*85mm*42mm，腔体内部预留了40mm驱动单元的安装位，耳罩内侧的缓冲垫采用异形轮廓设计，边缘做了15度的斜切处理，能够在保证隔音效果的同时，减少对耳廓的挤压，耳罩外侧的装饰件采用了分色拼接结构，蓝色装饰条与灰色主体的配合间隙控制在0.15mm以内，兼顾外观质感与装配精度。

从实际应用场景来看，这款耳机的结构设计同时覆盖了桌面电竞、日常影音、短途出行携带三类使用需求，头梁部分采用了分段式伸缩结构，伸缩档位共设置8档，每档的调节行程为3mm，调节阻尼控制在1.2N·m，既能够保证佩戴时不会出现档位滑脱，又能让用户单手完成长度调节。耳罩与铰接结构的连接位置预留了走线槽，内部线材采用防拉扯设计，在耳罩转动过程中不会出现线材挤压、磨损的问题，腔体的出声孔采用蜂窝式格栅设计，格栅孔径为1.2mm，孔间距为2.5mm，在保证声音通透度的同时，能够阻挡外部灰尘进入腔体内部，保护内部发声单元。

设计过程中对整体重量做了严格控制，主体结构采用ABS+PC混合材质，壁厚均匀控制在2.2mm，受力位置的筋位厚度设置为1.2mm，避免出现注塑缩痕的同时，保证结构强度，整机装配完成后的总重量控制在285g以内，长时间佩戴不会产生明显的负重感。头梁顶部的缓冲垫采用弧形贴合设计，接触面积达到6500平方毫米，能够将头部承受的压力均匀分散，减少头顶局部压强。耳罩的转轴位置做了限位结构，避免转动角度过大导致内部线材断裂，转轴的使用寿命按照10000次转动循环做了冗余设计，满足日常使用的耐久度要求。

在安装边界的考量上，这款耳机的所有零部件都采用卡扣加少量螺丝的固定方式，耳罩外壳与内框架的配合卡扣共设置12个，卡扣的扣合量为0.8mm，装配时不需要额外的粘接工序，方便后期的维修与零部件更换。腔体内部的驱动单元安装位设置了定位凸台，单元装配时能够直接卡入定位，不需要额外调整位置，保证发声单元的同轴度偏差控制在0.1mm以内，避免出现声音偏音的问题。头梁的伸缩滑轨采用内嵌式设计，滑轨与外壳的配合间隙控制在0.1mm，滑动过程中不会出现晃动、异响的问题，滑轨表面做了磨砂处理，调节时的手感均匀顺滑。

从功能特性来看，封闭式的耳罩腔体能够实现25dB以上的被动隔音效果，在嘈杂的环境中也能够清晰还原音频细节，耳罩外侧的装饰件预留了RGB灯效的安装位，可根据需求加装导光条与灯板，满足电竞场景的灯光效果需求。耳机的出线位置设置在左侧耳罩的底部，出线口做了圆角过渡处理，避免线材反复弯折导致的线芯断裂，出线位置的防弯折护套长度为15mm，能够承受超过5000次的180度弯折测试。整体结构的所有棱角位置都做了R0.5以上的圆角处理，避免装配和使用过程中出现划伤用户的问题，外观表面采用细晒纹处理，不容易残留指纹和划痕，长期使用也能保持较好的外观质感。
