车载蓝牙MP3解码播放面板结构设计

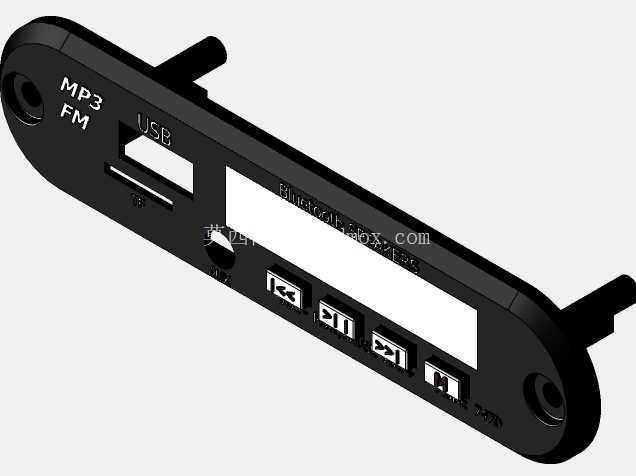

　　这款长条形音频解码播放面板，最初的设计定位是面向车载改装、桌面小型音响DIY、老旧音响升级改造场景做的集成化功能模块，做结构设计的时候首先要考虑的是嵌入式安装的适配性，毕竟这类模块大多是要嵌装在音响壳体、车载中控预留位、DIY功放面板的开孔里，所以整体外轮廓做了窄边长条设计，两端预留了沉头安装孔位，安装时可以直接通过螺丝从正面锁付固定，不需要额外做卡扣结构，适配不同厚度的安装面板，只要开孔尺寸匹配就能快速完成装配，不会因为壳体壁厚差异出现安装松动的问题。

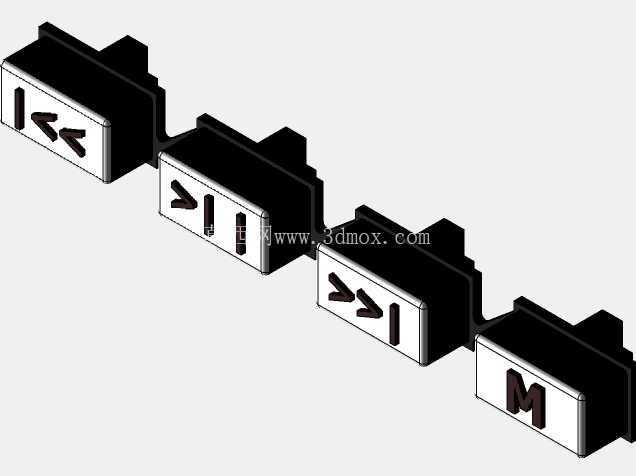

　　从功能布局来看，面板上的接口和按键排布完全按照日常使用的操作逻辑做了分区，最左侧预留了3.5mmAUX音频输入接口，旁边是标准USB2.0接口，既可以插U盘读取音频文件，也能在连接电源时给小型数码设备做应急供电，USB接口旁是MicroSD卡插槽，支持热插拔存储卡来扩展音频存储容量，不用拆机就能更换音源文件。中间区域是1.5英寸的显示屏安装位，屏幕做了下沉式设计，表面和面板外沿保持齐平，既可以显示当前播放的曲目信息、收音频率、蓝牙连接状态，也能避免日常使用中被磕碰刮花。屏幕下方排布的四个功能按键，分别对应上一曲/音量减、播放暂停、下一曲/音量加、模式切换功能，按键做了凸起的防滑纹理，盲操作的时候也能靠触感区分不同按键，不用低头看面板就能完成操作，适配驾驶场景下的操作安全需求。面板最左侧丝印了MP3FM的功能标识，最右侧预留了FM天线的外接焊点位置，内部电路集成了蓝牙3.0模块、FM收音模块、MP3硬件解码芯片，不需要额外搭配解码板就能直接输出立体声音频信号，支持连接两路3W的小功率扬声器，也可以通过音频输出接口外接功放设备推动更大功率的音响单元。

　　做结构设计的时候，特意把所有接口都布置在面板正面，内部电路板和面板之间做了定位柱限位，装配时电路板直接卡在定位柱上，不需要额外打胶固定，后期维修更换元件的时候只需要拧开两端的固定螺丝就能把整个内芯从面板背面抽出来，维护效率很高。面板的边角做了R角过渡处理，不会因为尖锐边角在安装时划伤操作人员，也能适配更多带圆弧过渡的安装开孔。电路部分的供电设计支持5-12V宽电压输入，不管是车载12V供电，还是桌面USB5V供电，或者小型音响的9V供电都能直接适配，不需要额外搭配电压转换模块，降低了用户的改装门槛。FM收音模块的频率覆盖范围是87.5-107.5MHz，覆盖了国内所有民用FM广播的频率段，不需要额外调整接收范围就能直接使用。蓝牙模块支持和手机、平板等带蓝牙功能的设备配对，连接后可以直接播放设备端的音频内容，也能支持免提通话功能，适配车载场景的使用需求。

　　在安装边界的设计上，面板的整体厚度控制在12mm以内，嵌入安装时不需要在设备内部预留太深的空间，哪怕是厚度比较薄的小型桌面音响壳体也能装下，面板背面的电路元件最高高度不超过8mm，不会和壳体内的其他结构、元件产生干涉。音频输出的接线焊点做了加大处理，焊接音频线的时候不容易出现虚焊、脱焊的问题，供电接口的焊点也做了加宽，大电流供电时不会出现焊点过热的情况。支持的音频格式覆盖了常见的mp3、wma、wav、flac、ape等格式，包括无损压缩格式也能直接解码播放，不需要转码就能使用，适配不同用户的音源文件需求。文件系统支持FAT16和FAT32格式的存储设备，不管是小容量的老旧TF卡还是大容量的高速U盘都能正常识别读取，不会出现文件系统不兼容的问题。整个面板的结构没有做多余的装饰设计，所有的造型、开孔、结构都是为了功能服务，没有冗余的结构件，既控制了整体的生产成本，也降低了结构故障的概率，适合批量生产应用在各类小型音频设备、车载改装配件、DIY音响套件里。
