手动圆杆碳钢弯制工装结构设计

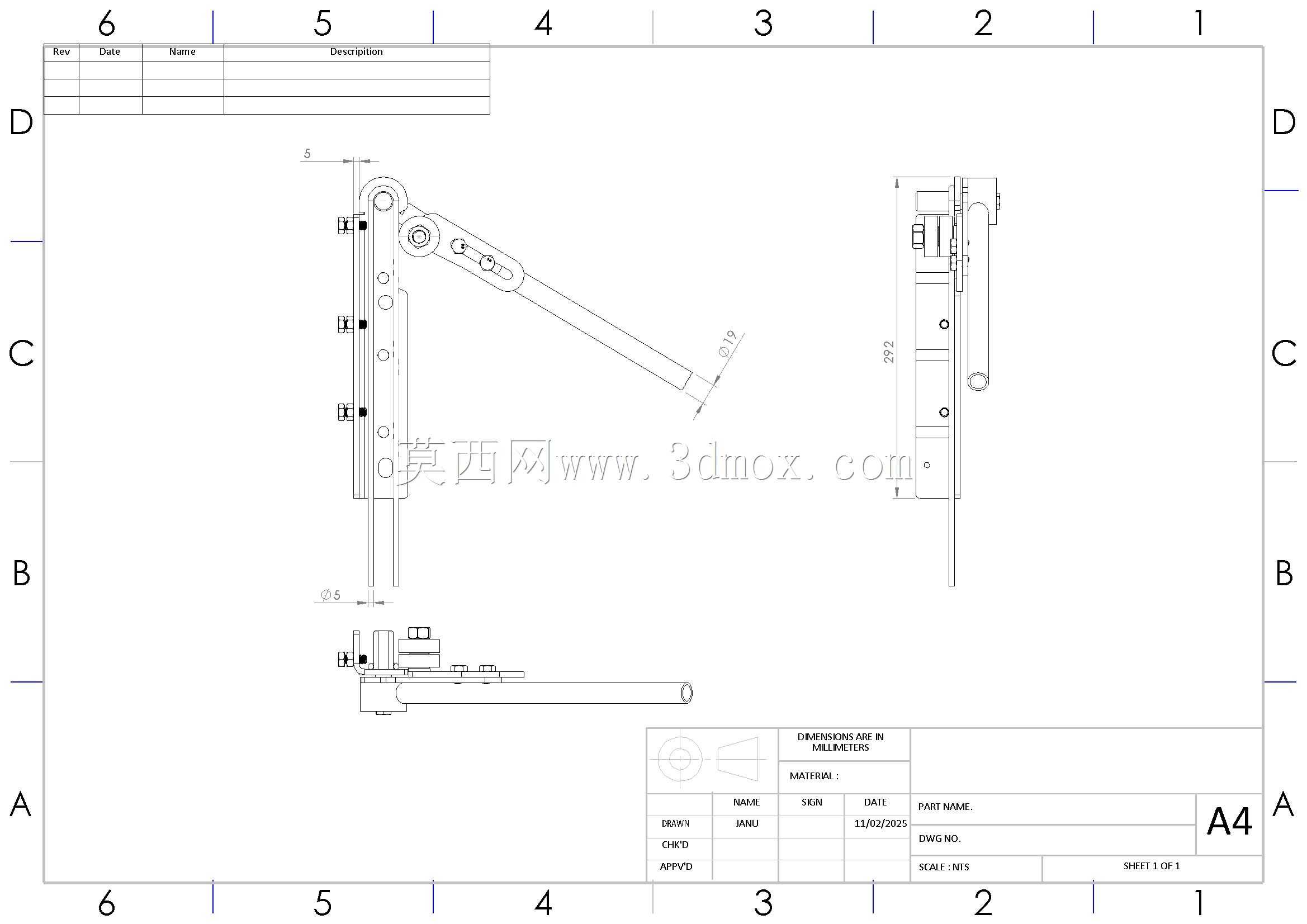

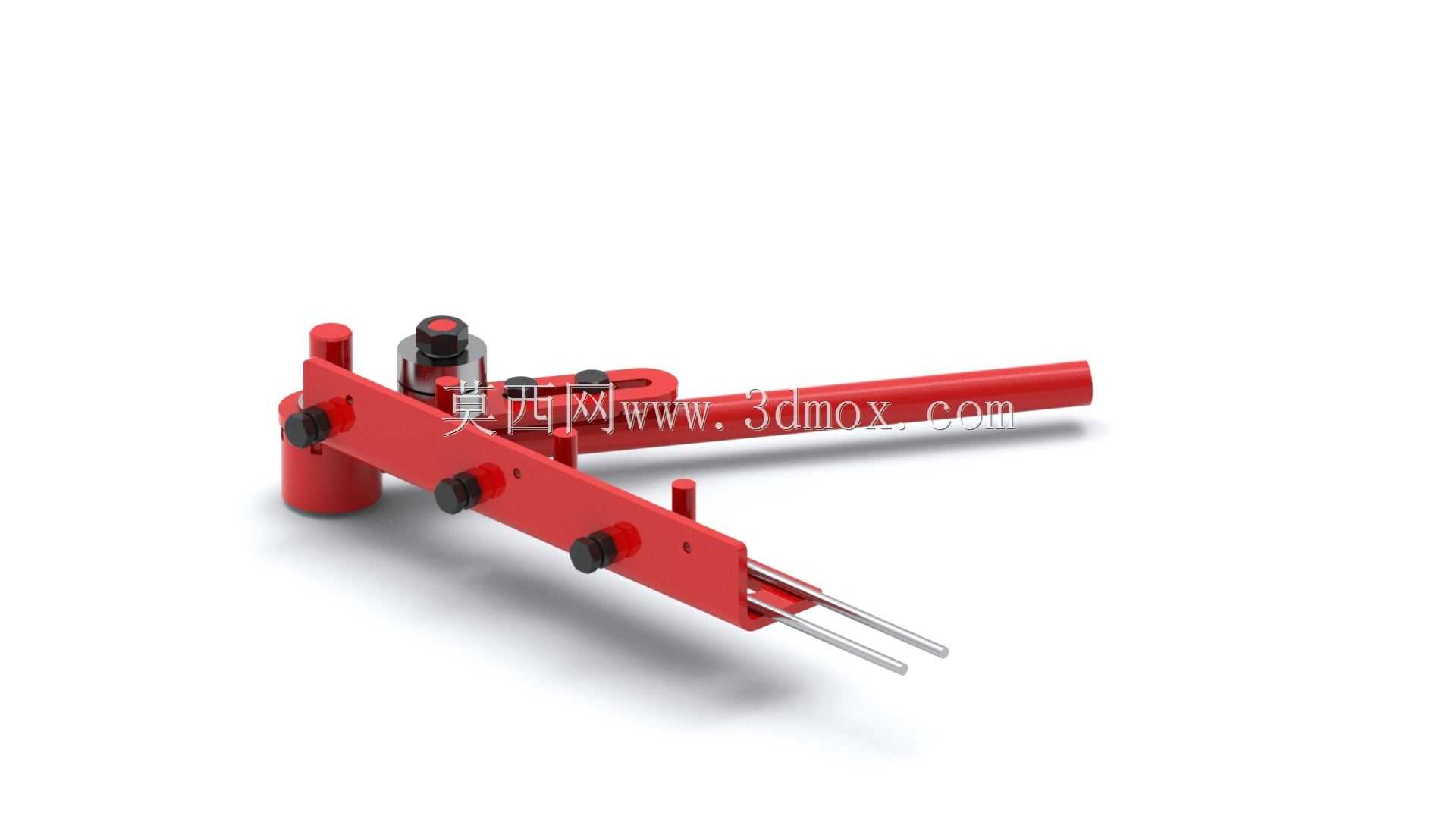

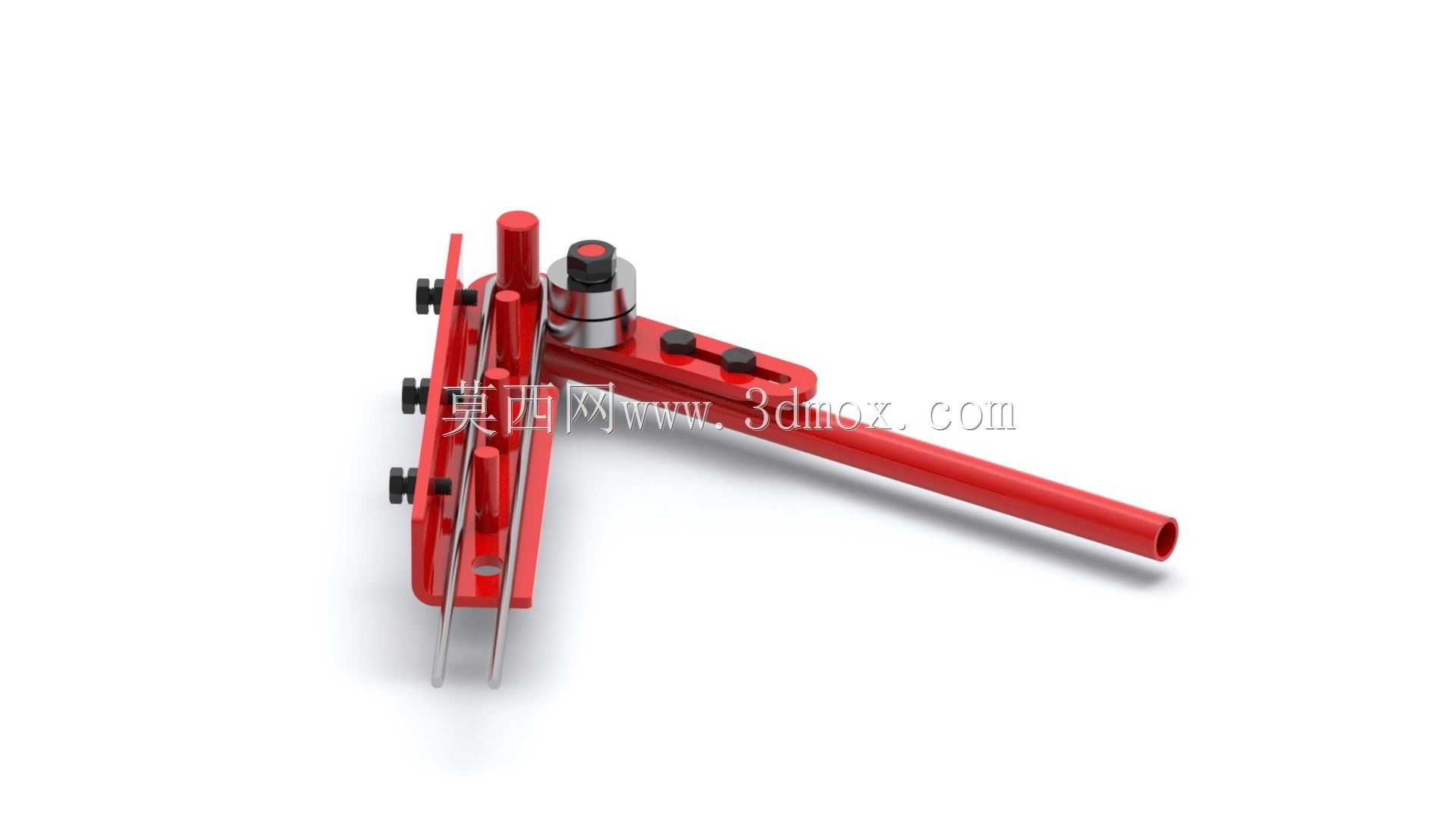

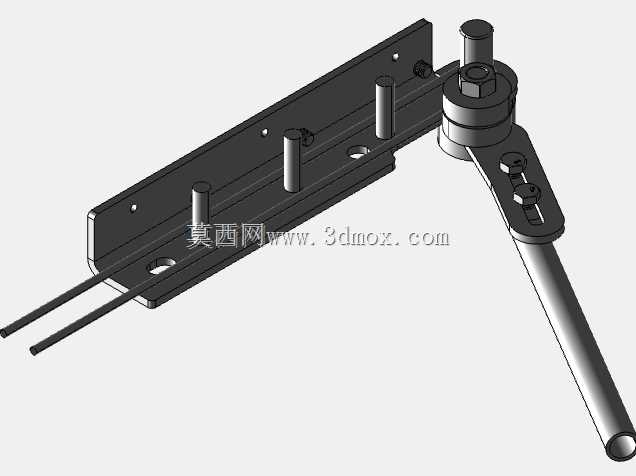

　　在现场管线预制、小型钢结构件加工、五金维修工位这类场景里，经常会遇到小直径圆钢、薄壁圆管需要小半径弯折的需求，这类加工如果用大型弯管设备，不仅吊装装夹耗时，对于零散小批量的加工任务来说设备开机成本也过高，手动式的圆杆弯制工具就是针对这类零散加工场景设计的便携工装。这套弯制工具整体采用长力臂杠杆结构，操作时不需要外接动力源，单人手持即可完成弯折作业，力臂长度经过受力核算，在弯折常规Q235材质直径12mm以内圆钢的时候，操作人员不需要施加过大的下压力，就能让圆杆沿着成型模的圆弧面发生塑性变形，避免因为力臂过短导致操作费力，或是力臂过长导致工装整体过重不便携带的问题。工装的核心成型部件是带不同半径圆弧槽的定模轮，定模轮通过中心销轴固定在工装主体基座上，基座上开有平行的长槽滑道，滑道内可以安装可调式的定位挡块，挡块通过侧面的紧固螺丝锁定在滑道的不同位置，以此适配不同直径的圆杆、不同弯折半径的加工需求，不需要更换整套模具就能覆盖常规小直径圆材的弯制范围。定模轮旁设置的压料组件可以在弯制过程中始终贴合圆杆表面，防止圆杆在弯折受力时出现翘起、偏移，避免弯制后的圆弧段出现扁瘪、起皱的缺陷，保证弯折段的截面圆度符合装配要求。

　　工装的基座部分采用双侧钢板夹装的焊接结构，所有受力销轴都采用调质处理的合金钢材质，长期反复受力也不会出现销轴变形、基座开焊的问题，力臂手柄采用空心圆管制作，在保证结构刚度的前提下尽可能降低整体重量，方便操作人员在高空作业、户外维修等场景下随身携带使用。从安装边界来看，这套工装不需要固定在工作台面上，作业时只需要将基座的定位端靠在稳固的结构件边缘，或是通过基座上预留的安装孔用螺栓临时固定在工位台面上就能使用，整体占用的操作空间不足0.3平方米，在狭小的维修工位、管线安装现场都能灵活布置。

　　设计过程中针对弯制时的受力点做了局部加强，定模轮与圆杆接触的圆弧槽做了表面淬火处理，硬度达到HRC45以上，长期弯制钢材也不会出现槽面磨损凹陷，保证弯制出来的圆弧半径一致性。定位挡块的接触端面做了圆角处理，避免硬棱划伤圆杆表面，对于表面质量要求较高的装饰性圆钢构件，也能保证弯制后表面无明显压痕。在实际使用中，这套工具可以完成0到180度范围内的任意角度弯折，操作人员可以根据加工需要随时停在对应角度，不需要额外的角度定位附件，靠力臂的自锁特性就能保持弯折角度，方便调整弯折量避免过弯报废。

　　不同于液压类弯管工具需要定期维护密封件、补充液压油，这套纯机械结构的弯制工装没有易损的密封元件，日常只需要在销轴转动位置定期涂抹润滑脂，就能保证长期使用无故障，适合加工频次不高但作业场景分散的维修、安装类工况。针对圆杆弯制时常见的回弹问题，设计时在定模轮的圆弧半径上预留了合理的回弹补偿量，弯制普通低碳钢圆杆时，只要将圆杆弯折到略大于目标角度的位置，回弹后刚好能达到设计需要的弯折角度，不需要反复调整试弯，能有效提升零散加工的作业效率。工装的所有外露部件都做了倒角处理，没有尖锐的棱角，操作过程中不会划伤操作人员的手部，手柄末端做了防滑的滚花处理，手上沾有油污时也能稳定握持施力。
