军标圆形8路密封航空连接插座结构

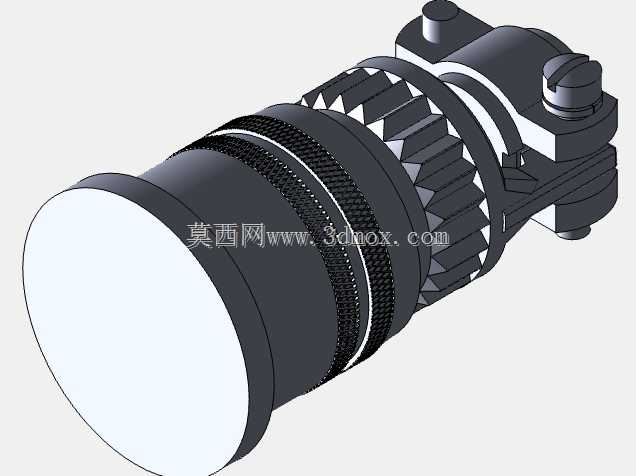

　　这款密封圆形连接部件，是参照MIL规格系列设计的8路雌性插座，适配12号规格插针的对接端，在机载、舰载、地面军用通讯设备、工业重型测控机柜、野外作业勘探设备的信号与小功率电源连接场景中应用广泛，核心作用是在存在振动、潮气、盐雾、油污的复杂工况下，维持线路连接的可靠性，避免接触不良、断路、信号衰减等故障。从结构设计逻辑来看，整体采用阶梯式圆柱主体布局，前端插接端做了导向倒角处理，对接时可自动修正轴向偏差，降低插合对位难度，即使操作人员带防护手套在视线受限的舱内布线场景下，也能快速完成插合作业。

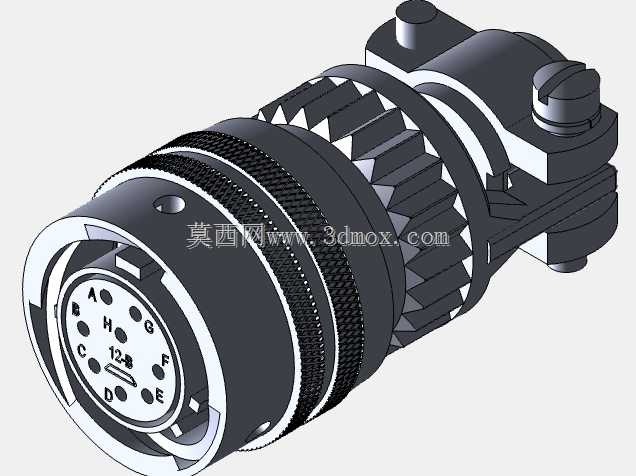

　　外壳表面设置的滚花纹理段，是为手动旋紧连接螺帽时提供足够摩擦力，无需额外工具即可完成初步锁紧，侧面的弯型线缆夹紧结构，可在接入线缆后通过旋紧压块固定线缆外层护套，避免线缆受拉拽时芯线与插针的焊接点受力脱落，同时在夹紧位置内置密封胶圈，阻断外部水汽、粉尘从线缆进线端进入插接腔体的路径。插接端面的8个接触孔位按照等角度圆周排布，每个孔位内部都设置了独立的密封衬套，插针插入后衬套紧密包裹插针外壁，实现孔间隔离与端面密封，满足IP67级别的防护要求，可在短时浸水、高湿度凝露环境下正常工作，不会出现绝缘下降、芯线短路问题。

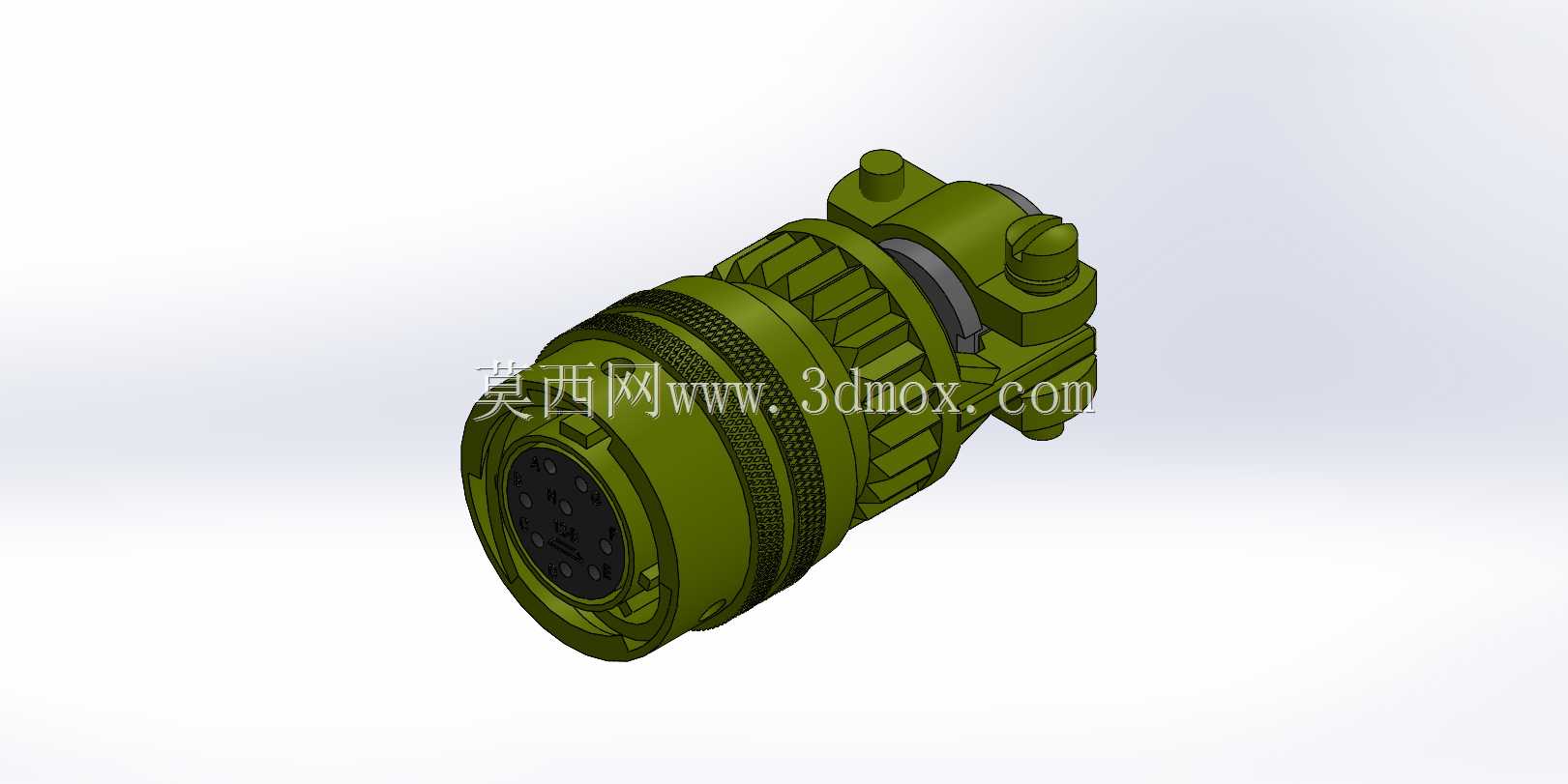

　　主体外壳采用高强度铝合金材质，表面做军绿色硬质阳极氧化处理，既具备足够的结构强度抗冲击、抗挤压，又能耐受盐雾腐蚀与常规溶剂侵蚀，适配野外无防护的长期部署场景。安装边界方面，主体最大外径对应滚花段尺寸，前端插接段直径略小，尾部线缆夹紧结构的出线方向与主体轴向呈固定夹角，安装时需要预留足够的手部操作空间用于旋紧螺帽，同时要考虑线缆弯曲半径，避免线缆过度弯折导致芯线断裂。对接端的锁紧采用螺纹旋合结构，螺帽旋紧后自带防松卡簧，在持续振动工况下不会自行松脱，相比卡扣式连接结构抗振性能提升40%以上，适合高过载的移动设备使用。在三维建模过程中，所有配合面的公差都按照精密接插件的配合要求设置，插接配合面采用H7/g6的间隙配合，既保证插合顺畅无卡滞，又不会因间隙过大导致接触晃动；密封槽的尺寸按照O型圈的压缩量15%-25%设计，既保证密封压力足够，又不会因压缩量过大导致O型圈过早老化失效。每个接触孔位的定位精度控制在0.02mm以内，保证对接时插针能顺利对准孔位，不会出现顶针、弯针问题。尾部的线缆夹紧结构做了防滑齿设计，压合后可咬住线缆护套，即使承受150N以上的轴向拉力，线缆也不会出现位移。

　　在实际设备选型应用中，这类连接器常被用于舱体外部的接口位置，连接外部传感器、通讯天线、便携载具的外接线路，相比普通民用塑料连接器，其环境适应性更强，工作温度范围覆盖-55℃到125℃，可在极端温差环境下保持结构稳定性，不会因热胀冷缩出现配合失效。建模时还还原了外壳上的防滑凸棱、锁紧卡簧的安装槽位、插针孔位的内部倒角等细节，结构工程师可直接将该模型调入整机布线装配体中，检查接口与周边结构件的干涉情况，提前预判安装操作空间是否充足，也可基于该模型改型设计不同芯数、不同出线方向的同系列连接器，大幅缩短同类型产品的建模周期。需要注意的是，该连接器的安装法兰位置预留了定位销孔，安装时需对准面板上的定位销，避免插合时出现角度偏差导致针脚定义错位，尾部的夹紧压块需要根据接入线缆的外径选择适配的密封垫，保证进线端的密封效果。
