多层组合式金属仓储置物架结构设计

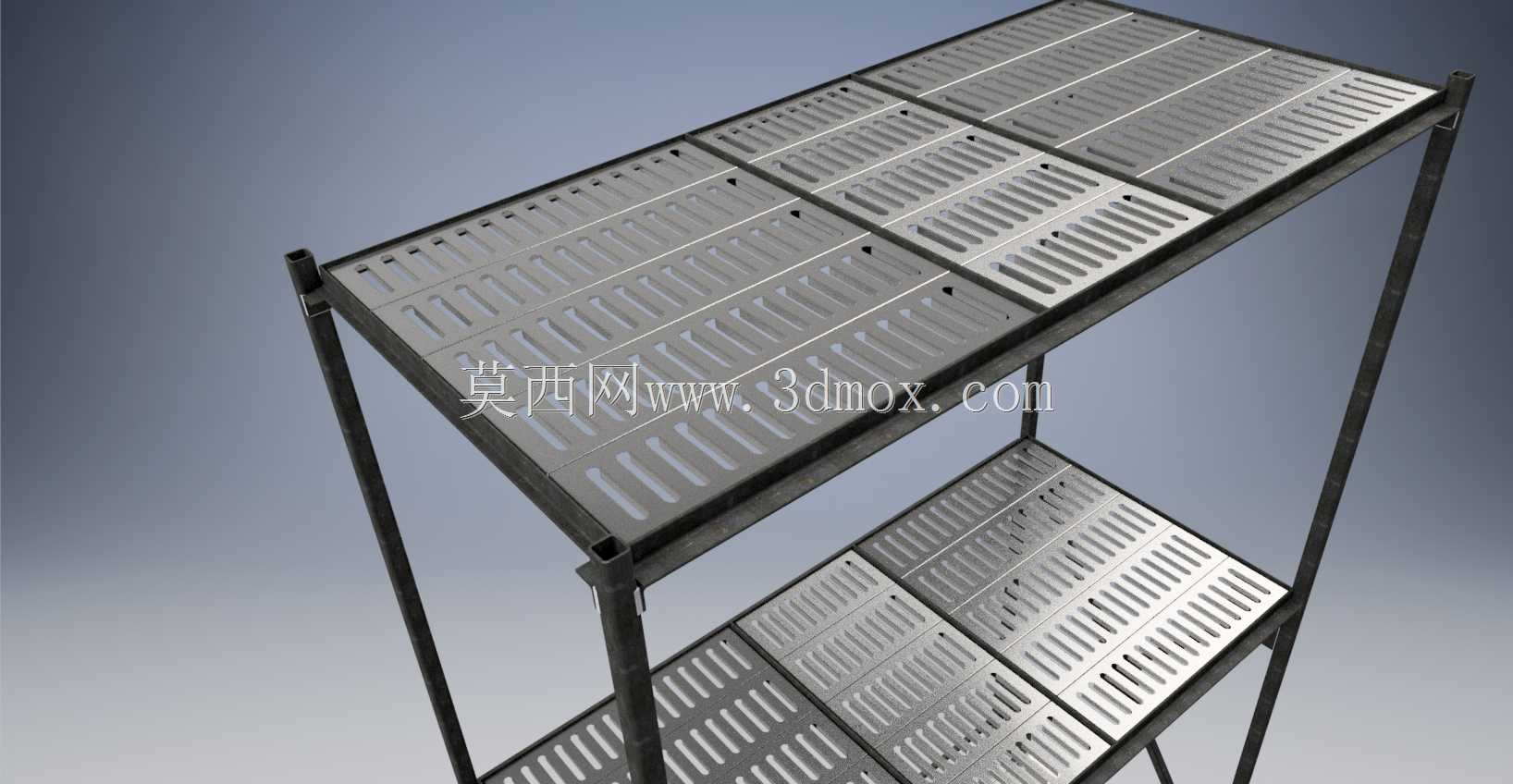

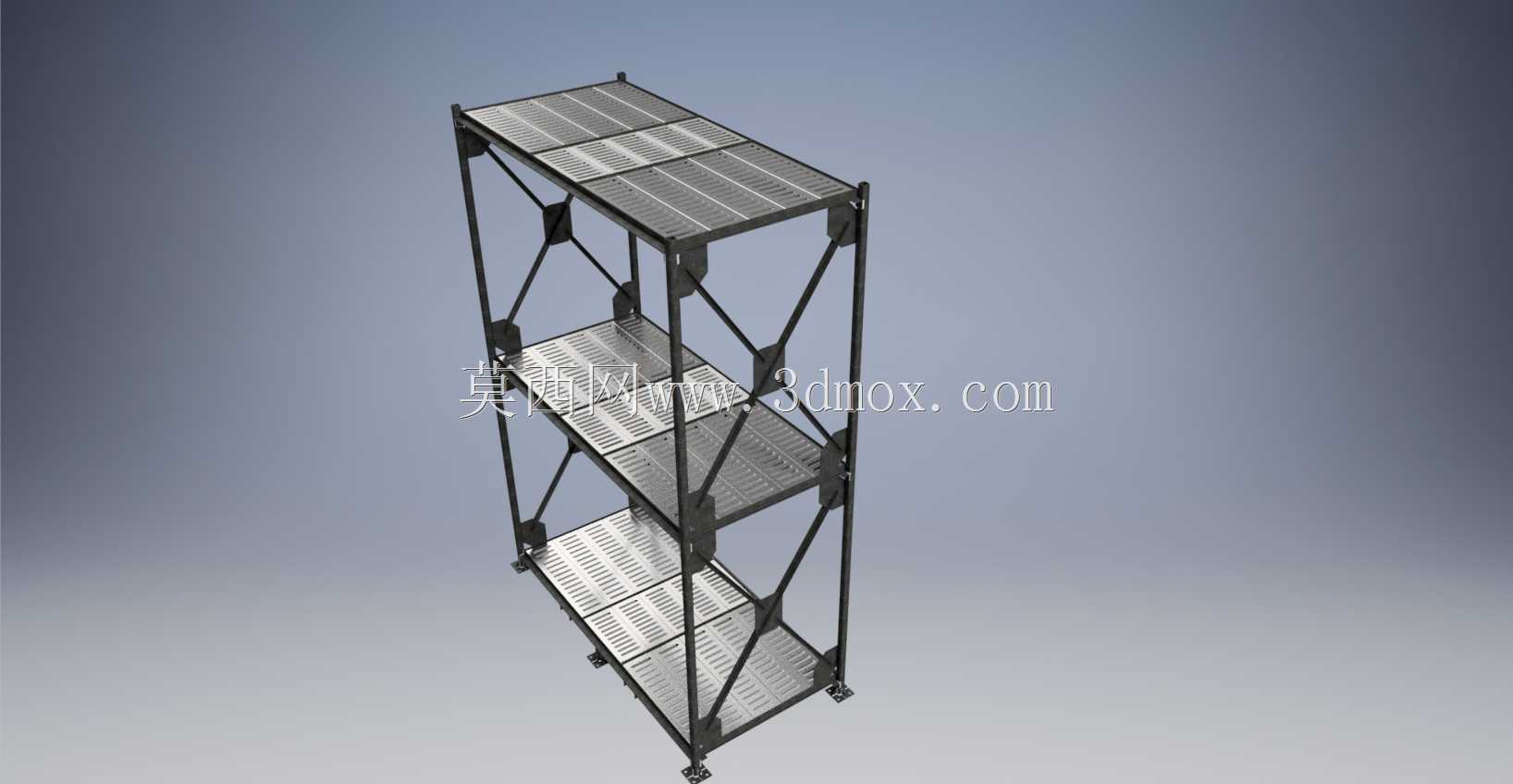

　　在生产车间物料周转、电商仓储备货、五金工具分类存放、工业零配件规整的场景中，这类多层组合式金属置物架是应用频次极高的存储载体，区别于一次性焊接成型的固定货架，该结构采用模块化拆分设计，所有杆件与层板均可单独拆卸替换，单根竖向主立柱采用等边角钢折弯成型，截面惯性矩经过校核，可在单根立柱承受120kg竖向载荷时不发生超过1/1000立柱高度的挠度变形，满足常规工业存储的载荷要求。从结构设计逻辑来看，竖向立柱与横向层板支撑梁之间采用十字交叉斜撑做侧向拉结，斜撑通过螺栓与立柱预设的安装孔位锁紧，无需现场焊接，安装时仅需配套套筒扳手即可完成整架组装，单组4层架体的组装耗时可控制在25分钟以内，大幅降低现场安装的人工与设备成本。层板采用带防滑凸纹的冷轧钢板冲压成型，板面均匀排布的镂空格栅一方面可减少积灰堆积，另一方面可降低层板自重，同时镂空结构不会遮挡下方层板的光线，方便作业人员快速查找存放的物料，层板边缘做向下15mm的折边处理，折边处压有加强筋，可避免层板在满载时出现中部下凹的变形问题，单块层板的均布载荷可达到80kg，满足常规纸箱包装物料、盒装五金配件、小型工装夹具的存放需求。

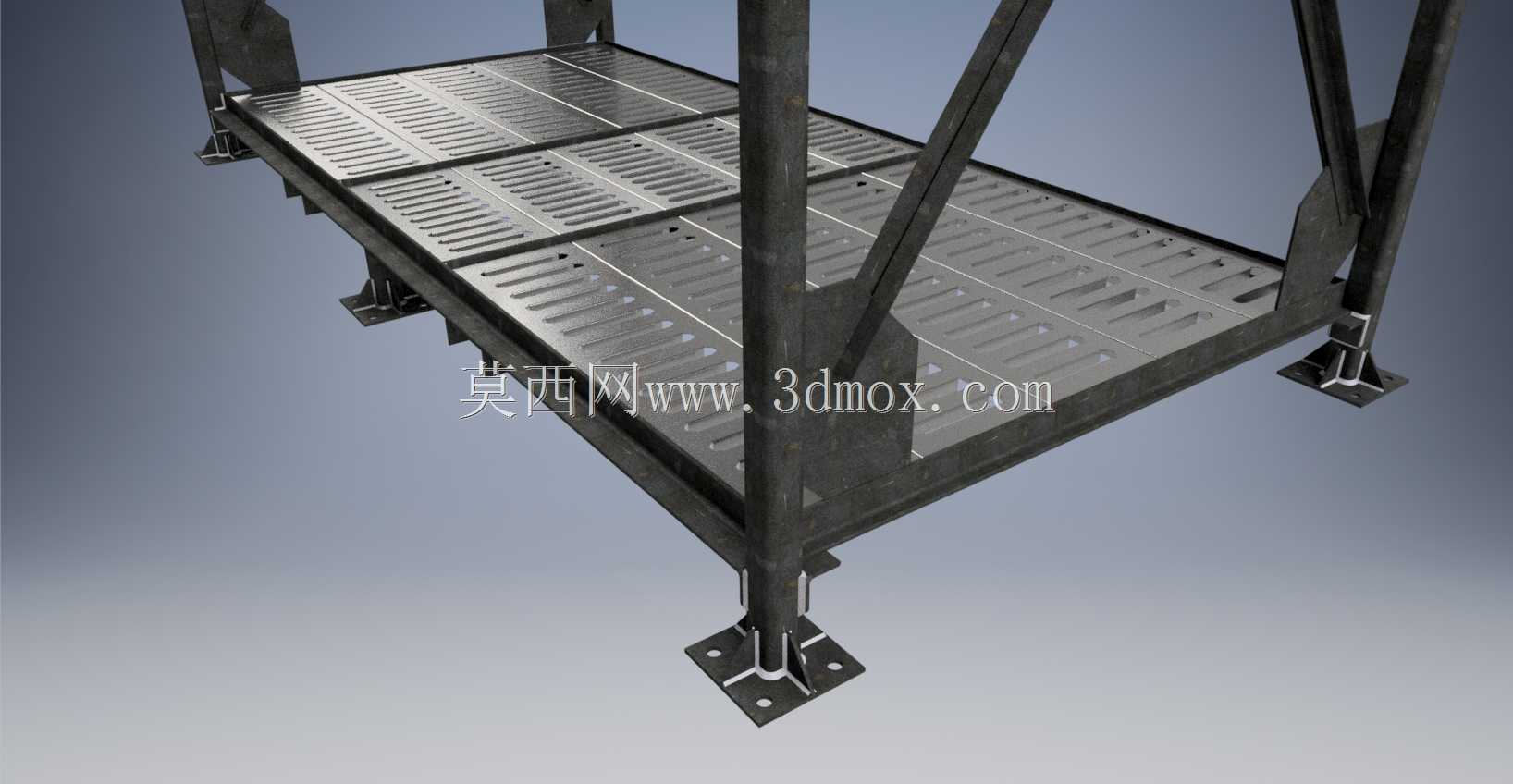

　　安装边界方面，该架体的底部配有可调式尼龙脚杯，可通过旋转脚杯调整架体整体水平度，适配地面存在3mm以内高度差的安装场景，无需额外垫设垫片调整水平，脚杯底部的防滑橡胶垫可增大与地面的摩擦力，避免架体在存取物料时发生滑移，架体整体宽度控制在600mm，深度400mm，总高度1800mm，属于窄型高位置物架，可贴靠车间立柱、墙面安装，不占用主通道的通行空间，相邻两组架体可通过侧边的连接片并联固定，组成连续的存储墙，提升整体侧向稳定性。

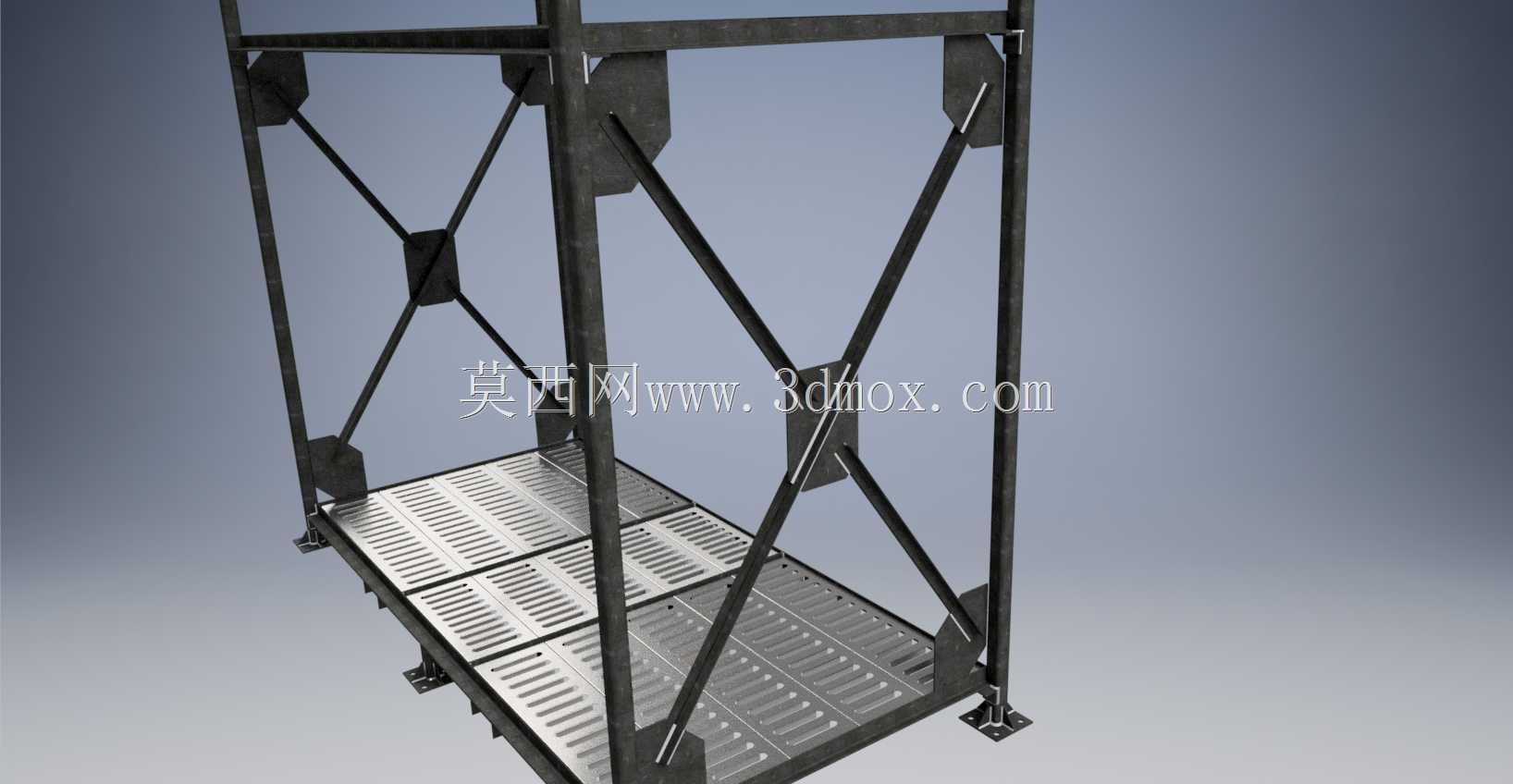

　　在实际使用场景中，这类架体可根据存储物料的高度灵活调整层板间距，立柱上的安装孔位按50mm等间距排布，作业人员可根据存放物料的实际高度松开支撑梁的固定螺栓，上下挪动层板位置后重新锁紧即可，无需更换任何配件，适配从扁平盒装零件到较高瓶装耗材的不同存储需求。结构受力传递路径清晰，层板承受的竖向载荷通过两侧支撑梁传递到四根竖向立柱，再由立柱传递到底部脚杯最终分散到地面，十字斜撑主要承受水平方向的侧向力，在架体受到意外碰撞或者存取物料时的水平推力时，斜撑可将力分散到相邻立柱，避免单根立柱受力过大发生弯折，所有金属构件表面均做静电喷塑处理，可适应车间内存在少量油污、轻度潮湿的使用环境，不会轻易出现漆面脱落、基材锈蚀的问题，日常维护仅需用干布擦拭表面灰尘即可，无需额外做防腐处理。

　　不同于重型仓储货架需要配合叉车使用，该类轻型置物架完全适配人工存取作业，最高层的取货高度控制在1700mm左右，普通身高的作业人员站立即可取放最高层的物料，无需借助登高梯，适合在生产线边存放当日生产所需的零配件、在维修工位存放常用工具与耗材、在仓储区做零散物料的分类规整，架体的镂空层板也可配合零件盒使用，将不同规格的螺丝、接头、小型电子元件分类放置在零件盒内再摆放到层板上，进一步提升物料查找的效率。设计过程中特意规避了外露尖锐边角，所有杆件的端部均套有塑料防护帽，层板折边处做了圆角处理，可避免作业人员在安装、取放物料时被尖锐边角划伤，所有连接螺栓均采用内六角防滑螺栓，锁紧后螺栓头不会突出构件表面，避免勾挂作业人员的衣物或者存放物料的包装。
