多层穿梭式仓储托盘承载货架结构

这套结构针对高密度立体仓储场景开发，适配穿梭车作业模式，主要用于单元化托盘货物的密集存储，常见于快消品、医药、冷链、工业零部件等需要高库容率的仓储环节，相比传统横梁式货架，能减少近半的作业通道占用，在同等库房面积下可提升30%以上的存储容量。从实际作业逻辑来看，该货架不需要叉车驶入货架巷道内部，所有存取货动作都由穿梭车在货架轨道上完成，作业人员仅需在巷道端部通过手持终端发送指令，就能完成货物的批量存取、盘点、移位等操作，既降低了叉车碰撞货架的安全风险，也能适配低温冷库、高洁净度仓储等人员不宜长时间停留的作业环境。

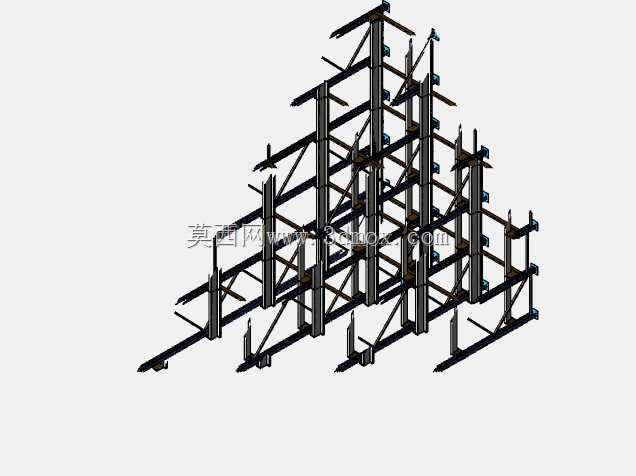

结构设计上采用模块化拼装思路，整体以竖向立柱作为主要承载构件，立柱选用连续冷弯轧制的异型钢材，截面经过多道折弯强化，沿高度方向均匀排布可调式挂接孔位，可根据存储托盘的实际高度灵活调整层间间距，不需要额外焊接或二次加工，现场安装时仅需通过标准紧固件就能完成拼接，后期如果需要调整货位规格或者扩容，也能快速拆解重组，减少二次改造成本。每层承载位置设置专用的穿梭车运行轨道，轨道与立柱横梁之间采用嵌入式连接结构，轨道上表面做了耐磨处理，同时在轨道两端设置了机械限位挡块，避免穿梭车运行时超出行程范围发生坠车风险；相邻轨道之间设置横向拉杆与斜向支撑，形成稳定的桁架受力体系，抵消穿梭车启停、货物偏载带来的水平侧向力，避免长期使用后出现结构变形。

托盘承载位的尺寸适配标准1200mm×1000mm规格的工业托盘，每个货位的额定承载按照1500kg的单元载荷设计，安装时需要保证立柱底部与地面的水平度误差控制在千分之一以内，整体货架的安装垂直偏差不超过货架总高度的千分之一点五，相邻轨道的平行度误差不超过2mm，避免穿梭车运行时出现卡滞、跑偏的问题。货架整体的巷道宽度仅需预留穿梭车的运行空间，不需要预留叉车的转弯与作业通道，单组货架的连续存储深度可以做到15个以上货位，在做先进先出或者先进后出的存储策略时，仅需在货架端部设置对应的取货工位即可，不需要额外增加作业通道。

细节设计上，每个货位的端部都设置了托盘导向挡边，当叉车将托盘放置在货架端部的接驳位时，导向挡边可以自动修正托盘的停放位置，保证托盘进入穿梭车承载面时的位置偏差在允许范围内，不需要作业人员反复调整叉车位置；立柱底部配置了可调式地脚，可根据地面的实际平整度做微调，保证所有立柱的受力均匀，避免出现局部载荷集中导致的立柱变形；货架的整体表面采用静电粉末喷涂处理，涂层厚度控制在60-80μm，具备较好的耐磨与防锈能力，适配普通常温仓储环境，如果是冷链或者高腐蚀环境，也可以更换为热浸锌表面处理的构件，提升结构的使用寿命。

从受力传递路径来看，托盘上的货物载荷首先传递到穿梭车承载面，再通过穿梭车轮组传递到两侧的运行轨道，轨道将载荷分散传递到相邻的横向横梁，再通过横梁与立柱的挂接结构传递到竖向立柱，最终通过立柱底部的地脚板传递到仓储地面，整个受力路径清晰，每个节点的载荷都经过冗余校核，在额定载荷下的结构挠度控制在跨度的两百分之一以内，不会因为长期承载出现永久性变形。安装边界方面，货架顶部需要预留不小于200mm的安全间隙，避开库房顶部的消防管线、照明线路与通风管道，货架侧边与库房墙体之间预留不小于100mm的检修间隙，方便后期对构件做紧固检查与维护，货架端部的接驳位需要与叉车作业通道做平顺衔接，通道地面的承载力需要满足叉车与满载荷托盘的通行要求，避免地面沉降影响货架的整体安装精度。
