带蜂窝格栅圆角桌面声箱烤架结构设计

日常桌面音频设备的外放结构设计中，声箱外罩的防护与透声平衡一直是结构工程师需要反复权衡的细节，这款带蜂窝格栅的声箱烤架结构，正是针对桌面近场使用场景做的针对性优化。从实际使用场景来看，这类结构多用于桌面小型蓝牙音箱、桌面有源监听箱的正面防护，既要避免日常使用中异物磕碰损坏内部发声单元，又要尽可能降低对声波传播的阻碍，减少声染色，同时还要兼顾桌面摆放的视觉协调性，避免尖锐棱角带来的磕碰风险。

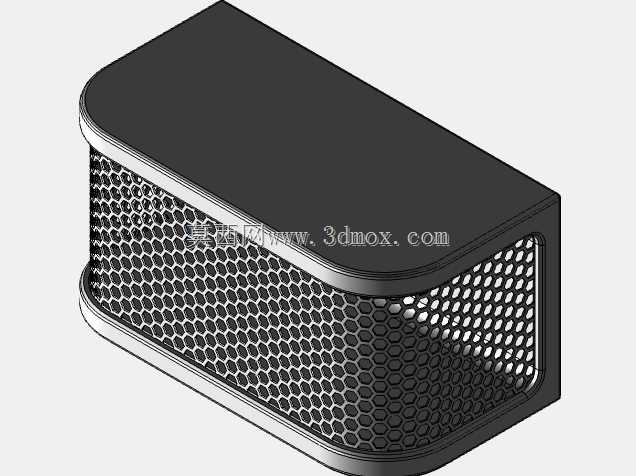

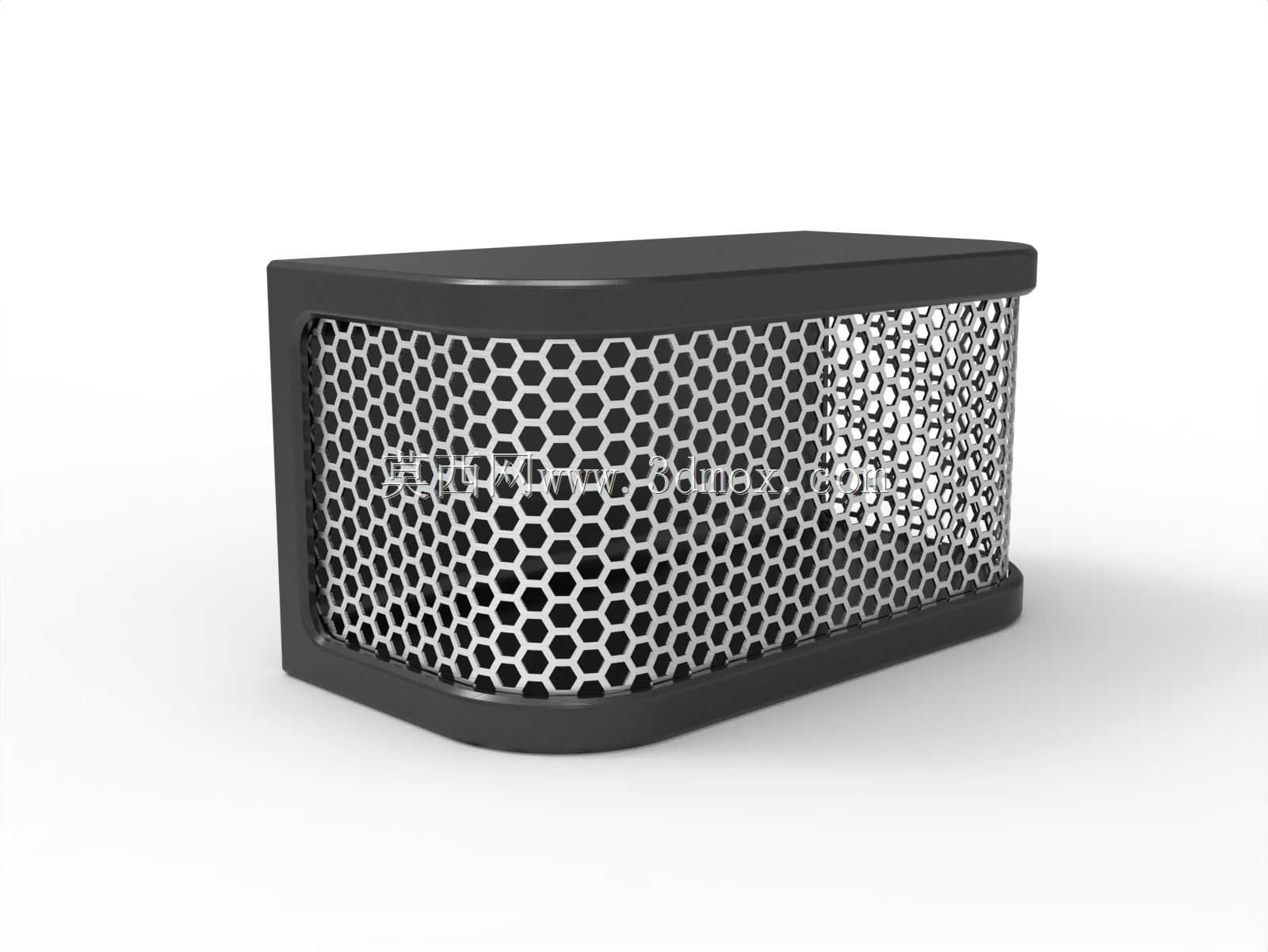

设计思路上，整体壳体采用大圆角过渡的长方体构型，四个边角均做了大半径圆弧处理，没有尖锐的直角棱边，一方面适配桌面摆放的使用场景，日常挪动、擦拭过程中不会刮蹭桌面，也能避免用户误碰时被棱角划伤，另一方面圆角结构也能提升壳体的结构刚性，相比直角壳体，大圆角过渡的薄壁结构在受到侧向挤压时，应力分布更均匀，不容易出现棱边位置的应力开裂问题。正面的透声区域采用正六边形蜂窝格栅结构，这种构型在工程领域的应用十分广泛，相比方形格栅或者圆形冲孔网，相同开孔率下蜂窝结构的面内刚度更高，不需要额外增加加强筋就能满足防护所需的结构强度，能有效降低外罩的整体厚度，给内部的发声单元、腔体留出更多设计空间。

从功能特性来看，蜂窝格栅的开孔排布均匀，正六边形的孔型相邻孔之间的筋条宽度一致，声波穿过格栅时的衍射效应更规律，不会因为开孔排布杂乱导致特定频段的声波出现异常反射，能更好还原发声单元的原本音质。格栅区域与外围的壳体边框做了一体化衔接，边框的宽度经过反复校核，既能够保证与声箱主体的卡扣连接有足够的搭接量，又不会过度遮挡正面的透声面积。烤架整体的安装边界适配常规3-4英寸全频发声单元的桌面声箱尺寸，整体厚度控制在较薄的区间，安装时通过背部的卡扣结构与声箱前壳配合，不需要额外打螺丝固定，装配工序简单，后期维护拆卸也十分方便，卡扣的位置均匀分布在边框四周，装配后不会出现局部翘起、缝隙不均的问题。

在结构细节处理上，格栅的筋条做了微小的拔模斜度，注塑成型时能够顺利脱模，不会出现孔位粘模、缺料的问题，筋条的边缘做了微小的圆角处理，没有锋利的毛边，日常清洁擦拭时不会划伤手指。壳体的壁厚保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，保证成品的外观平整度。考虑到桌面使用场景中可能遇到的泼溅、落灰问题，格栅的开孔尺寸经过校核，既能够保证透声效率，又能阻挡较大的灰尘颗粒、日常碎屑进入声箱内部，减少内部单元积灰的概率，延长设备的使用寿命。

从安装适配的角度，这款烤架结构的外轮廓尺寸与常见的桌面小型声箱前壳安装位完全匹配，安装后与声箱主体的贴合缝隙均匀，不会出现突兀的台阶感，整体视觉一致性好。结构设计过程中也充分考虑了不同表面处理工艺的适配性，不管是做哑光磨砂、晒纹还是高光喷涂，均匀的壁厚和圆角结构都能保证表面处理的效果一致，不会出现局部积漆、纹理不均的问题。对于结构设计从业者来说，这类蜂窝格栅的建模过程中，阵列特征的参数化设置十分关键，通过参数化控制孔的大小、筋条宽度、圆角半径，可以快速调整开孔率，适配不同尺寸、不同声学要求的声箱产品，不需要重新搭建整体模型，能够大幅缩短同类型产品的开发周期。在实际选型应用中，工程师可以根据具体声箱的单元尺寸、腔体容积，调整整体的长宽高尺寸、格栅开孔率以及边框宽度，快速衍生出适配不同型号产品的外罩结构，不需要对整体构型做颠覆性修改，具备很强的通用适配性。
